Привод BELIMO GM230G-T

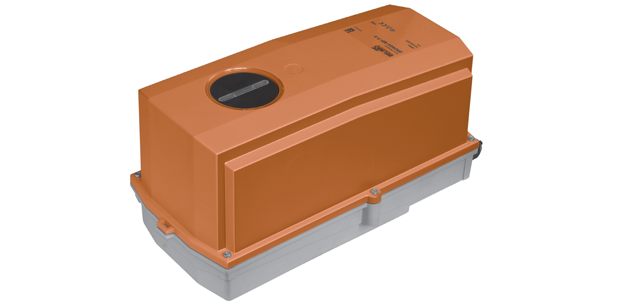

Электроприводы Belimo IP66/NEMA4 GM230G-T

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



Технические характеристики

Артикул GM230G-T
Вспомогательные переключатели Нет
Кабель Клеммы 4 мм²
Крутящий момент 40 Нм
Питание 24 В~/=
Площадь заслонки ≈ 8 м²
Присоединение Универсальный захват
Серия GM_G
Управление Откр/Закр



Electrical data
Nominal voltage AC 100 ... 240 V, 50/60 Hz
Nominal voltage range AC 85 ... 265 V
Power consumption
In operation
At rest
For wire sizing

5 W @ nominal torque
2.5 W
9 VA
Connection Terminals 4 mm2 (cable ∅ 4 ... 10 mm)
Functional data
Torque (nominal torque) Min. 40 Nm @ nominal voltage
Direction of rotation Reversible with switch 0 or 1, respectively
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Sound power level Max. 45 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class II Totally insulated
Degree of protectio n IP66 NEMA 4, UL Enclosure Type 4
EMC
Low-voltage directive
CE according to 2004/108/EC
CE according to 2006/95/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1 and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 2.5 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 3
Weight Approx. 4.7 kg

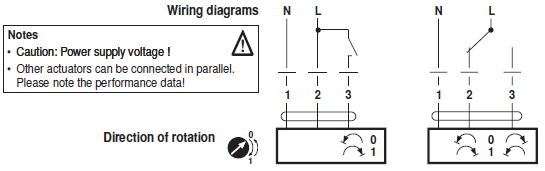

Электрическое подключение

 Электрическое подключение GM230G-T

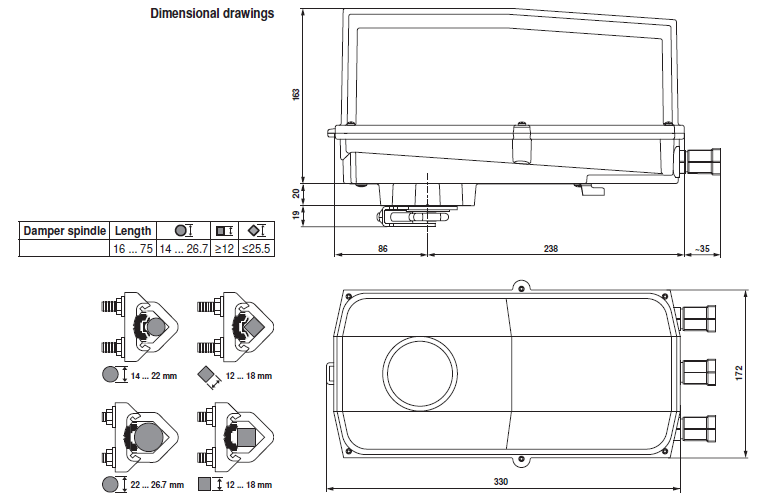

Габаритные размеры

Габаритные размеры GM230G-T
