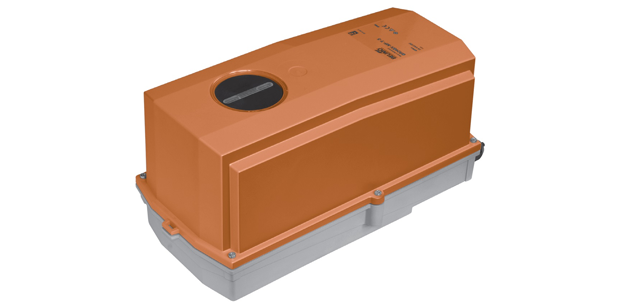

Привод BELIMO GK24G-MF
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP66 NEMA4,
- Настраиваемый.
Технические характеристики
-
Артикул GK24G-MF Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 40 Нм Питание 24 В~/= Площадь заслонки ≈ 8 м² Присоединение Универсальный захват Серия GK_G Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
11 W @ nominal torque
≤3 W
≤21 VA (lmax 20 A @ 5 ms)Connection Cable 1 m, 4 x 0.75 mm2 (halogen-free) Parallel operation Yes (note the performance data) Functional data Torque
Inhibiting torque≥40 Nm
≥40 NmControl
Control signal Y
Operating range
DC 0 … 10 V, input impedance 100 kΩ
DC 0.5 ... 10 VPosition feedback (Measuring voltage U) DC 0.5 ... 10 V, max. 0.5 mA Setting emergency position (POP) 0% (POP rotary button end stop, left) Bridging time (PF) 2 s Position accuracy ±5% Direction of rotation
Motor
Emergency setting position
As an option with /
Reversible with switch 0 ... 100%Direction of rotation Y = 0 V At switch position 1 or 0, respectively Manual override Gearing latch disengaged with push button Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops Running time
Standard operation
Emergency setting position
150 s / 90°
35 s @ 0 ... 50°CAutomatic adjustment of running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, only AC)= 50%Sound power level
Standard operation
Emergency setting position≤53 dB (A) @ 90 s running time
≤52 dB (A) @ 150 s running time
≤61 dB (A)Service life
Design life
Full cycles
Part cycles
15 years
100,000

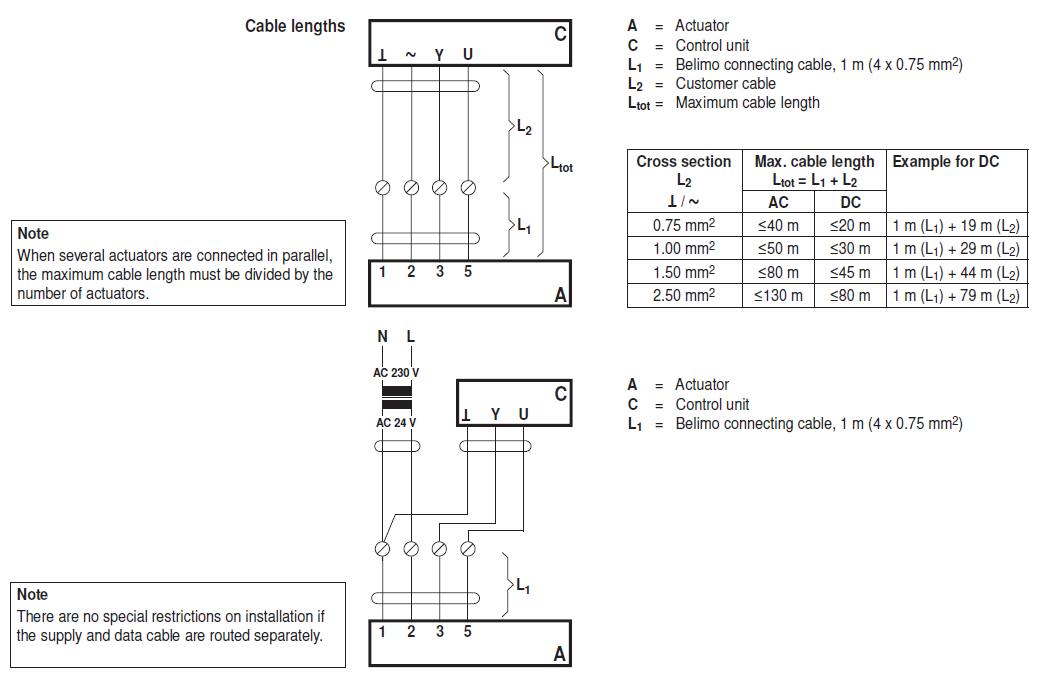

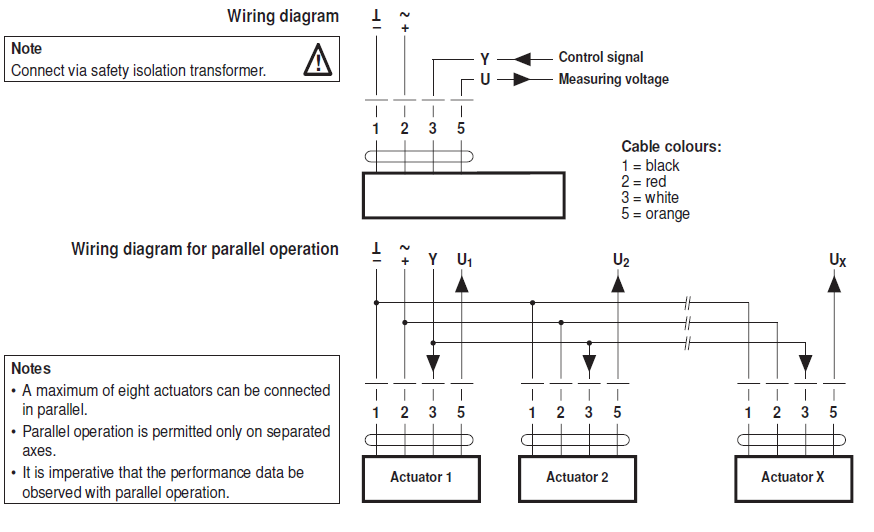

1,000,000Position indication Mechanical, pluggable Terms and abbreviations POP = Power off position / emergency setting position PF = Power fail delay time / bridging time Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP66 NEMA 4, UL Enclosure Type 4 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1.AA Rated impulse voltage 0.8 kV Control pollution degree 4 Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight WDimensions See «Dimensions» on page 8 Weight Approx. 4.8 kg Электрическое подключение
-

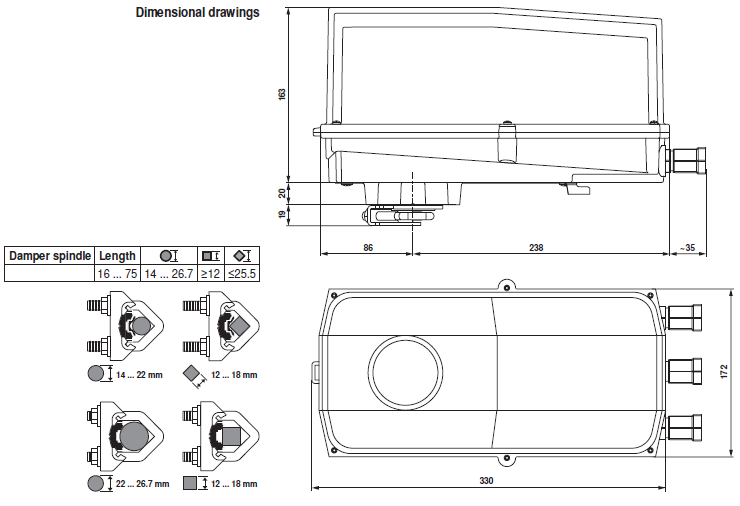

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (2,41 Мбайт)
Сертификат BELIMO (775 Кбайт)
