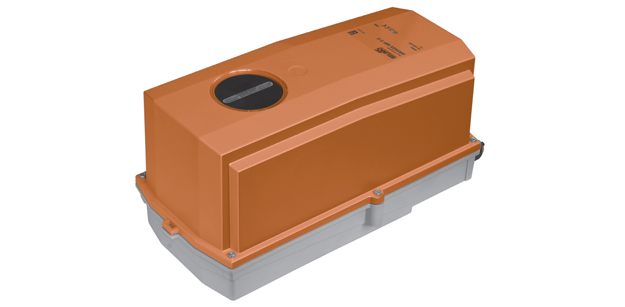

Поворотный электрический привод Belimo GK24G-1 для регулирования работы воздушных заслонок площадью поверхности до 0,8 кв.м. Оснащен встроенным конденсатором для срабатывания в аварийных ситуациях. IP66/NEMA 4.

• Вращательный момент - 40 Нм
• Электрическое напряжение - АC/DC 24 В
• Принцип управления - Открыто/Закрыто
• Оптимальная защита корпуса для использования на открытом воздухе при температуре до –30°C (до –40°C с подогревом)

Поворотный электрический привод Belimo GK24G-1 для регулирования работы воздушных заслонок площадью поверхности до 0,8 кв.м. Оснащен встроенным конденсатором для срабатывания в аварийных ситуациях. IP66/NEMA 4.

• Вращательный момент - 40 Нм
• Электрическое напряжение - АC/DC 24 В
• Принцип управления - Открыто/Закрыто
• Оптимальная защита корпуса для использования на открытом воздухе при температуре до –30°C (до –40°C с подогревом)

Технические характеристики



Параметры подключения к электропитанию
Электрическое напряжение	АС/DC 24 В
Частота тока	50/60 Гц
Интервал напряжения	AC 19,2 - 28,8 В / DC 21,6 - 28,8 В
Мощности	11 Вт (при 40 Нм) - потребление мощности при работе 3 Вт - потребление мощности вне работы 21 ВА (I макс. 20 A, 5 ms)
Подключение к питанию	Безгалогеновый кабель 100 см, 3 x 0,75 мм2
Одновременное подключение	Возможно. Необходимо учитывать мощности
Параметры функциональности
Вращательный момент двигателя	40 Нм (миним. значение)
Аварийная позиция конденсатора (POP)	Регулируется от 0 до 100% от максимального угла поворота
Погрешность управления	+/- 5%
Направление движения двигателя	Задается переключателем против/по часовой стрелке
Направление движения пружины	Задается переключателем 0 - 100%
Режим управления вручную	Возможно. Для активации режима нажать на кнопку на корпусе
Угол поворота	Макс. угол = 95°. Угол настраивается и ограничивается за счет механических упоров с обеих сторон
Время срабатывания при 90°	2,5 мин - двигатель 35 сек (t от 0 до. 50°C) - пружина
Допустимый шум при работе	Макс. 52 дБ - двигатель Макс. 61 дБ - пружина
Указатель позиции привода	Индикатор механический
Параметры безопасной эксплуатации
Класс защиты от тока IEC/EN	3-й класс (только низкие напряжения)
Протокол защиты корпуса	IP66 / NEMA 4
ЭМС	Директива 2004/108/EC
Импульсное напряжение	0,8 кВ
Степень загрязнения окруж. среды	4-ая
t окруж. среды при работе	Диапазон от –30°C до +50°C (при использовании подогревателя возможно использование при t от –40°C до +50°C)
t при хранении привода	Диапазон от –40°C до +80°C
Относит. влажность воздуха	100%
Сервис	Не предусмотрен
Масса устройства	4800 г



Описание

Оптимальная защита от внешних воздействий

Электропривод Belimo GK24G-1 надежно защищен от воздействия факторов внешней среды, в частности УФ-излучения, осадков (дождь/снег), грязи и пыли, повышенной влажности и низких температур.

Принцип функционирования электропривода

Электропривод Belimo GK24G-1 управляется по принципу Открыто/Закрыто. Параллельно с началом эксплуатации электропривода и его переходе в нормальную рабочую позицию происходит заряд встроенного конденсатора. При прерывании электропитания в аварийных ситуациях заслонка будет перемещена в защитную позицию за счет внутренней энергии пружины.

Предварительная зарядка конденсатора

Конденсатор в приводе Belimo GK24G-1 от производителя поставляется полностью разряженным и перед началом работы требует время для предварительной зарядки. Минимального заряда должно хватить на то, чтобы в случае отключении питания при аварийных ситуациях конденсатор за счет внутренней энергии смог переместить заслонку в защитную базовую позицию. Продолжительность зарядки определяется исходя из длительности периода, в течение которого электропривод был отключен, но не менее 20 сек.

Монтирование электропривода

Монтирование электропривода Belimo GK24G-1 на защитную заслонку происходит при помощи универсального зажима, поставляемого в базовой комплектации. Также к приводу прилагается фиксатор для предотвращения поворота устройства в процессе работы.

Управление вручную

Предусмотрено управление электроприводом Belimo GK24G-1 вручную как временно, так и на постоянной основе. Для активации режима необходимо нажат на кнопку на корпусе, после чего зубчатый редуктор будет выведен из зацепленного положения на все время, пока кнопка нажата. Внимание! При переводе на ручное управление защитная крышка должна быть снята.

Защита от перегрузки в процессе работы

Электропривод Belimo GK24G-1 защищен от возможных перегрузок, т.к. автоматически прекращает работу после достижения заданных финальных позиций. Использование концевых  выключателей не требуется.

Для заказа электропривода Belimo GK24G-1 и уточнения стоимости звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo GK24G-1 предоставляются в индивидуальном порядке.

На электропривод Belimo GK24G-1 действует гарантия в течение 5 лет с момента покупки. Техническая документация и сертификат соответствия прилагаются к устройству.

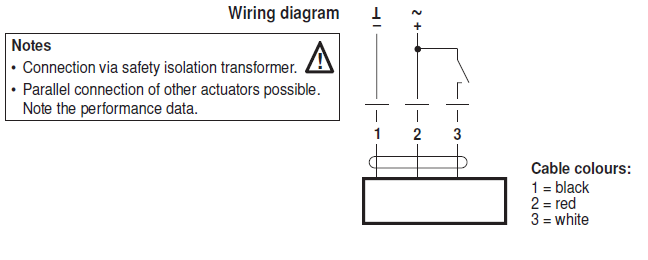

Электрическое подключение

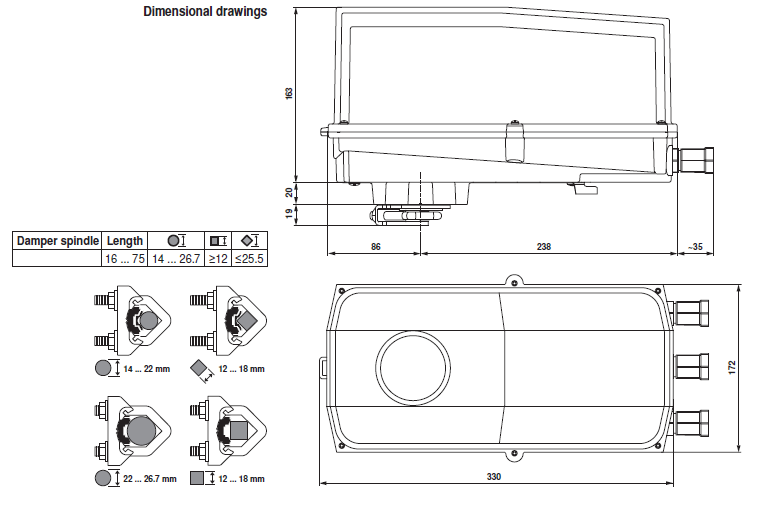

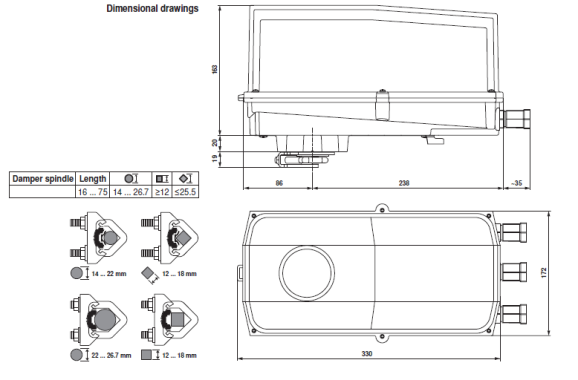

Габаритные размеры
