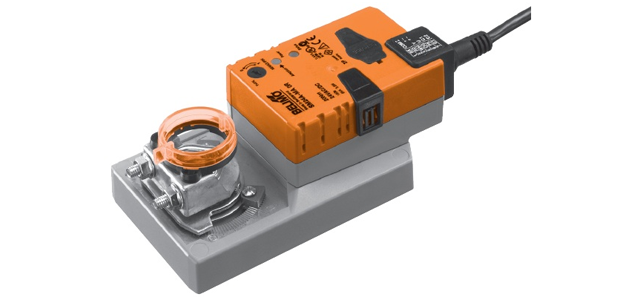

Belimo SM24А-R9 – модель электропривода, применяемая для управления открытием/закрытием воздушных заслонок в системах обработки кондиционирования и вентиляции воздуха в помещениях. Для заслонок с поверхностью до 4 кв.м.

• Вращающий момент = 20 Нм
• Напряжение (U_{номинал}) = 24 В AC/DC
• Сигнал управления Y - от 0 до 135 мА; сигнал обратной связи U – от 2 до 10 В (заводские установки, можно настраивать индивидуально ZTH-GEN программатором либо сервисным устройством Belimo MFT-P)

Belimo SM24А-R9 – модель электропривода, применяемая для управления открытием/закрытием воздушных заслонок в системах обработки кондиционирования и вентиляции воздуха в помещениях. Для заслонок с поверхностью до 4 кв.м.

• Вращающий момент = 20 Нм
• Напряжение (U_{номинал}) = 24 В AC/DC
• Сигнал управления Y - от 0 до 135 мА; сигнал обратной связи U – от 2 до 10 В (заводские установки, можно настраивать индивидуально ZTH-GEN программатором либо сервисным устройством Belimo MFT-P)

Технические характеристики



Электричество
Uноминал	AC/ВС 24 В
Частота переменного тока	50/60 Гц
Интервал Uноминал	AC 19,2 - 28,8 В DC 21,6 - 28,8 В
Потребление мощности	6 ВА – в состоянии калибровки (расчетное значение) 3,5 Вт – в состоянии работа (при моменте силы 20 Нм) 1,25 Вт – в нерабочем состоянии
Присоединение к источнику питания	С помощью кабеля, длина – 100 см, 5 х 0,75 мм2
Функциональность
Момент силы (минимум)	20 Нм (при Uноминал)
Управляющий сигнал Y	От 0 до 135 мА
Сигнал обратной связи U	От 2 до 10 В, Imax 0,5 мА (по умолчанию) От 0,5 до 8 В на входе, от 2,5 до 10 В на выходе (персональные настройки)
Погрешность хода	Отклонение +/- 5%
Направление вращения	Настраивается установкой 0/1 (влево/вправо)
Управление вручную	Предусмотрено. Для перехода на ручное управление нажать кнопку на корпусе, опция блокировки
Допустимый угол поворота	Угол ≤ 95°. Настраивается и ограничивается при помощи механических упоров
Время срабатывания при угле 90°	2,5 мин (при 90°)
Автоматическое настраивание времени срабатывания, рабочего диапазона и сигнала U в зависимости от угла поворота	Либо с помощью ПК, либо вручную нажатием кнопки Adaption
Допустимый шумовой уровень	≤ 45 дБ
Индикатор позиции привода	Указатель механич., снимается
Безопасность эксплуатации
Защита от тока	3-й класс, экстра-низкие U
Защита корпуса	IP54
ЭМС	Директива 2004/108/EC
Импульсное Uноминал	0,8 кВ
t окруж. среды при работе	От –30°C до +50°C
t для хранения	От –40°C до +80°C
Влажность воздуха отн.	95%, конденсата нет
Сервисное обслуживание	Нет
Масса	Около 0,91 кг



Описание

Принцип управления

Электропривод Belimo SM24А-R9 управляется модулирующим сигналом от 0 до 135 мА, согласно которому привод занимает нужную позицию. Сигнал обратной связи U показывает текущую позицию привода и может служить сигналом управления для других приводов.

Управление вручную

Для активации режима ручного управления нужно нажать на кнопку, размещенную на корпусе. После этого редуктор выходит из зацепления и остается в таком состоянии, пока не кнопка нажата либо заблокирована.

Процесс монтажа

Электропривод Belimo SM24А-R9 монтируется на заслонку захватом. Во избежание произвольного поворота привода после установки он закрепляется фиксатором (входит в комплектацию).

Защита от перегрузки при эксплуатации

За счет того, что привод Belimo SM24А-R9 отключается сразу после прохождения финальных позиций, обеспечена высокая степень защиты от перегрузки.

Узнать цену и заказать электропривод Belimo SM24А-R9 можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально с клиентом.

Гарантия на электропривод Belimo SM24А-R9 – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

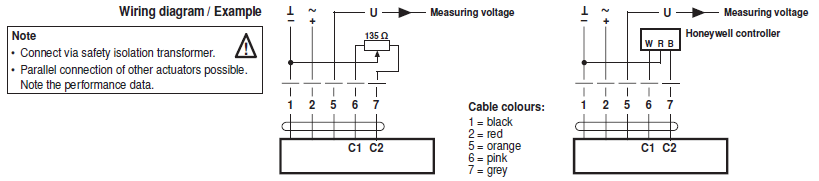

Электрическое подключение

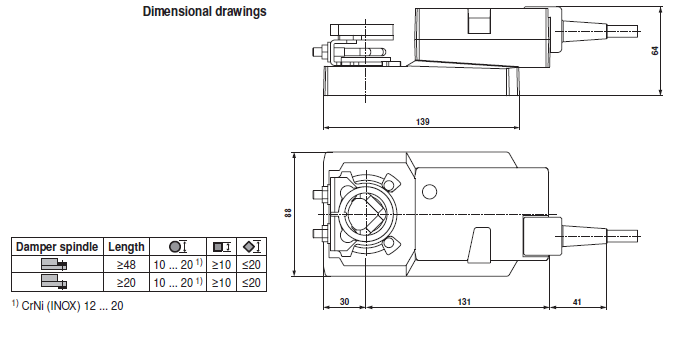

Габаритные размеры



Скачать PDF



Скачать PDF (1,45 Мбайт)

Сертификат BELIMO (775 Кбайт)
