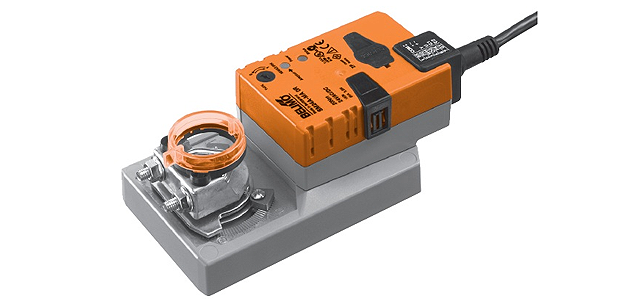

Привод BELIMO SM24A-PC
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54.
Технические характеристики
-
Артикул SM24A-PC Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм² Крутящий момент 20 Нм Питание 24 В~/= Площадь заслонки ≈ 4 м² Присоединение Универсальный захват Серия SM Управление Плавное 0…20 В со срезом фаз Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
3.5 W @ nominal torque
1.25 W
6 VAConnection Cable 1 m, 4 x 0,75 mm2 Functional data Torque (nominal torque) Min. 20 Nm @ nominal voltage Control 0 ... 20 V phase cut, input impedance 8.2 kΩ Position feedback (measuring voltage U) DC 2 ... 10 V, max. 0.5 mA Position accurac ±5% Direction of rotation Can be selected with 0 / 1 Direction of motion at Y = 0 V In switch position 0 and 1 , respectively Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation IMax. 95° , can be limited at both ends with mechanical adjustable end stops Running time I 150 s / 90° Automatic adjustment running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool Override control MAX (maximum position)= 100% MIN (minimum position)= 0%) Sound power level Max. 45 dB (A) Position indication Mechanical, pluggable Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 3 Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 95% r.H., non-condensating Maintenance Maintenance-free Электрическое подключение
-

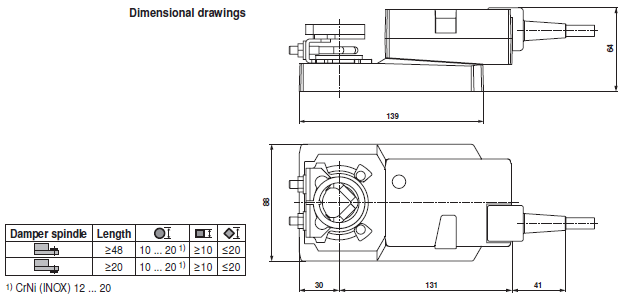

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (1,48 Мбайт)
Сертификат BELIMO (775 Кбайт)
