Привод BELIMO SM24A-MF-TP

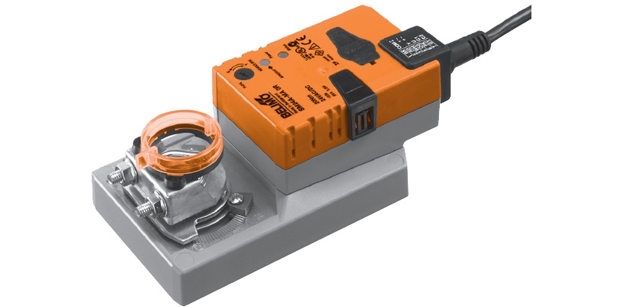

Электропривод Belimo для модернизации SM24A-MF-TP

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54,
  • Настраиваемый.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54,
  • Настраиваемый.



Технические характеристики

Артикул SM24A-MF-TP
Вспомогательные переключатели Нет
Кабель Клемы
Крутящий момент 20 Нм
Питание 24 В~/=
Площадь заслонки ≈ 4 м²
Присоединение Универсальный захват
Серия SM
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation 4 W @ nominal torque
At rest 1.25 W
For wire sizing6 VA
Connection Terminals 4 mm2 (Cable ∅ 4 ... 10 mm, 4-core)
Functional data
Torque (nominal torque) Min. 20 Nm @ nominal voltage
Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ
Operating range DC 2 ... 10 V
Position feedback (Measuring voltage U) DC 2 ... 10 V, max. 0.5 mA
Position accuracy ±5%
Direction of rotation Reversible with switch 0 / 1
Direction of motion at Y = 0 V In switch position 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Automatic adjustment running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool
Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, AC only)= 50%
Sound power level Max. 45 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP54 NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification Certification cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 3
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.H., non-condensating
Maintenance Maintenance-free

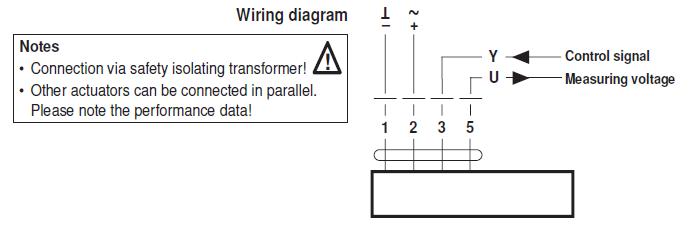

Электрическое подключение

 Электрическое подключение SM24A-MF-TP

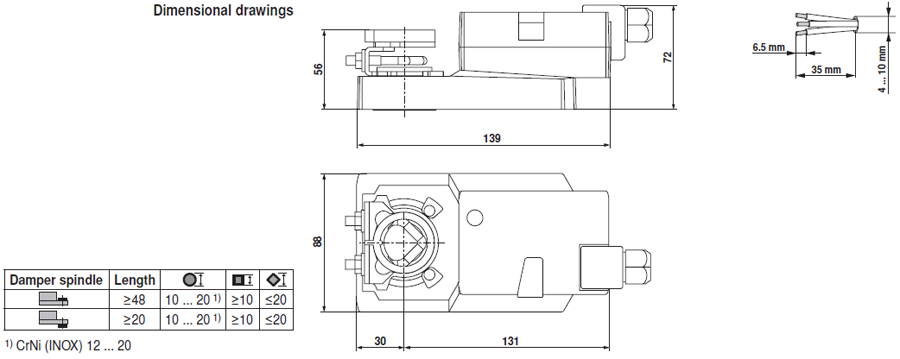

Габаритные размеры

Габаритные размеры SM24A-MF-TP



Скачать PDF



Скачать PDF (1,42 Мбайт)

Сертификат BELIMO (775 Кбайт)
