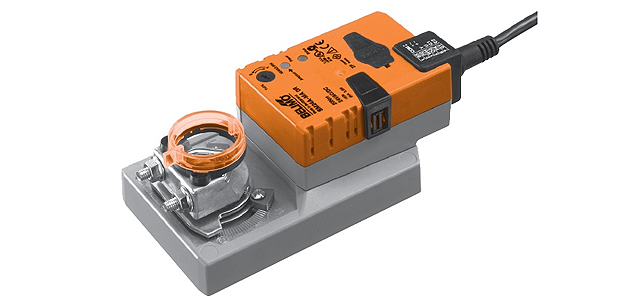

Привод BELIMO SM24A-MA

Электропривод Belimo для модернизации SM24A-MA

Электрический привод Belimo SM24А-MА применяется для регулирования работы воздушных заслонок в системах обработки воздуха в зданиях. Площадь заслонок не более 4 кв.м. IP54

  • Момент силы двигателя = 20 Нм
  • Напряжение (Uном) = 24 В AC/DC
  • Управляющий сигнал Y - от 0 до 20 мА; обратная связь U – от 2 до 10 В (заводские установки, может варьироваться)

Электрический привод Belimo SM24А-MА применяется для регулирования работы воздушных заслонок в системах обработки воздуха в зданиях. Площадь заслонок не более 4 кв.м. IP54

  • Момент силы двигателя = 20 Нм
  • Напряжение (Uном) = 24 В AC/DC
  • Управляющий сигнал Y - от 0 до 20 мА; обратная связь U – от 2 до 10 В (заводские установки, может варьироваться)

Технические характеристики



Данные по электричеству
Uном AC/ВС 24 В
Частота тока 50/60 Гц
Интервал Uном AC 19,2 - 28,8 В / DC 21,6 - 28,8 В
Значения потребляемых мощностей 6 ВА – в состоянии калибровки

3,5 Вт – в состоянии работа (при 20 Нм)

1,25 Вт – в состоянии покоя

Подключение к источнику питания Кабельное, длина – 100 см, 4 х 0,75 мм2
Данные по функциональности
Момент силы двигателя (миним. значение) 20 Нм (при 24 В)
Управляющий сигнал Y От 0 до 20 мА, R на входе 500 кОм
Интервал работы Y От 4 до 20 мА
Сигнал обратной связи U От 2 до 10 В, Imax 0,5 мА
Погрешность при управлении Отклонение +/- 5%
Направление вращения Настраивается установкой 0/1
Направление вращения при сигнале Y равным 0 мА В положении переключателя либо 0, либо 1
Управление вручную Предусмотрено. Для выхода редуктора из зацепленного состоянии нужно нажать на кнопку на корпусе, с опцией блокирования
Максимальный угол поворота Макс 95°, для настройки угла предусмотрены механические упоры
Время срабатывания при угле 90° 2,5 мин
Автоматическое настраивание времени срабатывания, рабочего диапазона и сигнала U в зависимости от угла поворота Либо с помощью ПК, либо вручную нажатием кнопки Adaption
Допустимый шум при работе Не более 45 дБ
Индикатор позиции привода Механический указатель
Данные безопасности
Защита от поражения током Низкие U – 3 класс
Защита корпуса IP54
Электромагнитная совместимость Согласно директиве 2004/108/EC
Режим эксплуатации Тип 1
Импульсное U 0,8 кВ
Степень защиты окруж. среды от загрязнения 3
t внешней среды От –30°C до +50°C
t хранения От –40°C до +80°C
Влажность воздуха относит. 95%, нет конденсации
Поддержка тех. службы Тех. обслуживание
Вес устройства Прим. 910 г



Описание

Принцип управления

Управление электроприводом Belimo SM24А-MА происходит посредством модулирующего сигнала в интервале от 4 до 20 мА, согласно которому привод перемещается в заданную позицию. Сигнал обратной связи U показывает текущую позицию привода, а также выступает в качестве сигнала управления для других приводов.

Возможно также управление вручную. Режим активируется после нажатия кнопки на корпусе, которая в нажатом положении выводит редуктор из зацепленного состояния.

Процесс установки

Электропривод Belimo SM24А-MА устанавливается на заслонку захватом. Чтобы предотвратить произвольный поворот привода после установки он закрепляется фиксатором (входит в комплектацию).

Надежность эксплуатации

Электропривод Belimo SM24А-MА надежно защищен от перегрузок благодаря опции автоматической остановки при достижении финальных позиций.

Уточнить цену и заказать электропривод Belimo SM24А-MА можно по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые заказы обсуждаются индивидуально.

Гарантийный срок на электропривод Belimo SM24А-MА составляет 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

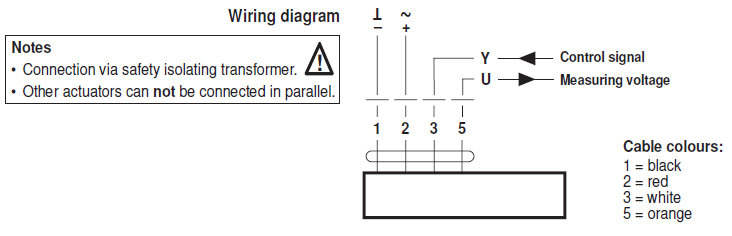

Электрическое подключение

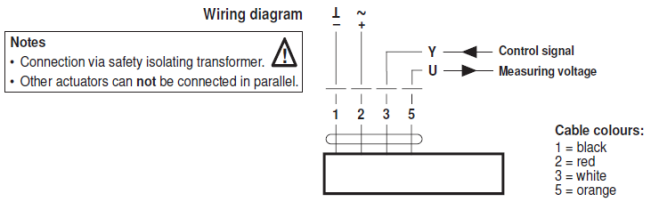

 Электрическое подключение SM24A-MA

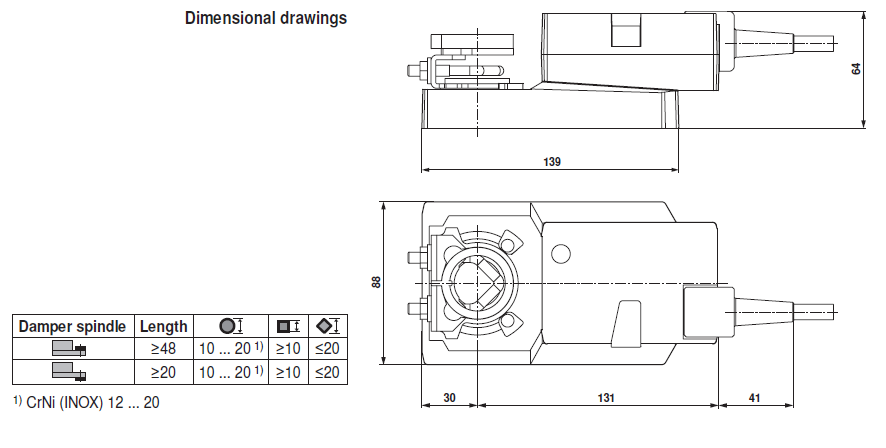

Габаритные размеры

Габаритные размеры SM24A-MA



Скачать PDF



Скачать PDF (1,4 Мбайт)

Сертификат BELIMO (775 Кбайт)
