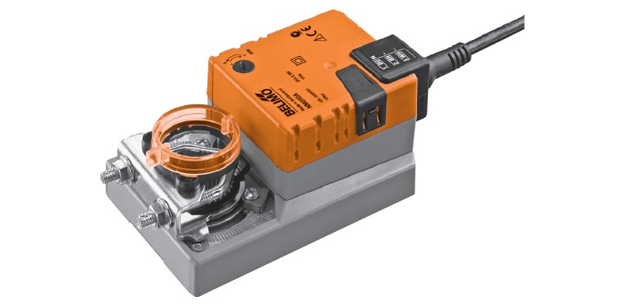

Привод BELIMO NM24A-MF-TP
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54,
- Настраиваемый.
Технические характеристики
-
Артикул NM24A-MF-TP Вспомогательные переключатели Нет Кабель Клемы Крутящий момент 10 Нм Питание 24 В~/= Площадь заслонки ≈ 2 м² Присоединение Универсальный захват Серия NM Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing
3.5 W @ nominal torque
1.3 W
6 VAConnection Terminals 4 mm2 (Cable Ø 4 ... 10 mm, four-core) Functional data Torque (nominal torque) Min. 10 Nm @ nominal voltage Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ Operating range DC 2 ... 10 V Position feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 resp. 1 Manual override Gearing latch disengaged with push-button, can be locked Angle of rotation Max. 95° , limited on both sides by means of adjustable, mechanical end stops Running time 150 s / 90° Automatic adjustment of running time, operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button or with the PC-Tool Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%

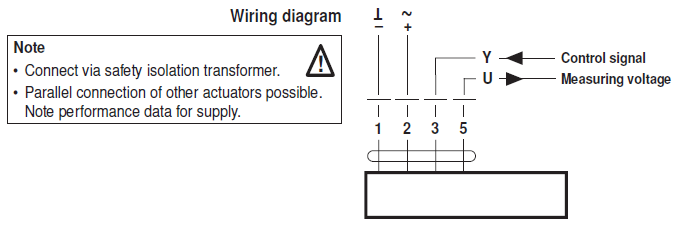

ZS (intermediate position, only AC)= 50%Sound power level Max. 35 dB (A) Position indication Mechanical, pluggable Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-01:02 Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1 (EN 60730-1) Rated impulse voltage 0.8 kV(EN 60730-1) Control pollution degree 3 (EN 60730-1) Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 95% r.H., non-condensating (EN 60730-1) Maintenance Maintenance-free Электрическое подключение
-

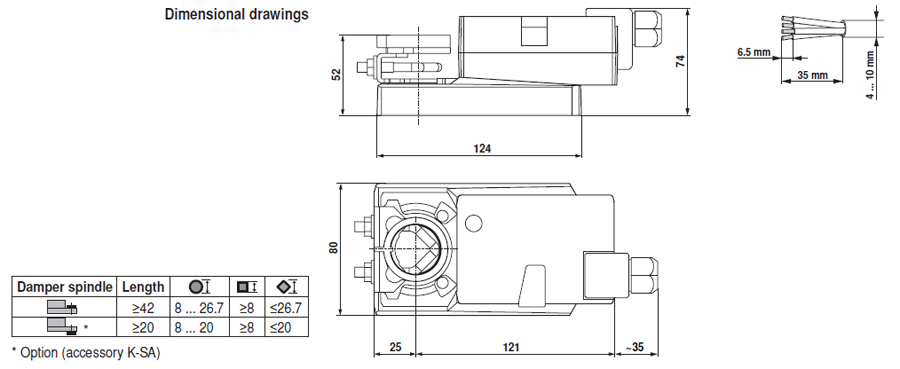

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (1,33 Мбайт)
Сертификат BELIMO (775 Кбайт)
