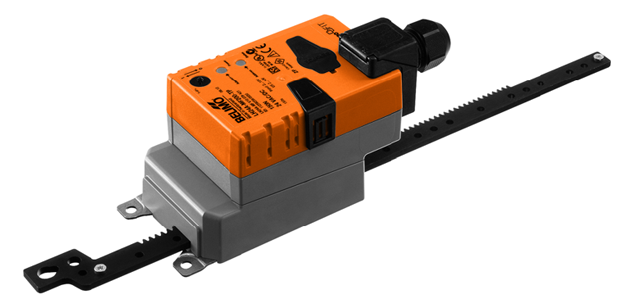

Электроприводы для модернизации Belimo LH24A-MF100-TP.

Электроприводы для модернизации Belimo LH24A-MF100-TP.



Технические характеристики

Крутящий момент:	150 Н
Для клапанов сечением до:	1 м²
С изменяемыми параметрами:	С возможностью параметризации 1)
24В~/=:
24В~/= Макс. 60 мм шток:	LH24A-MF60-TP
24В~/= Макс. 100 мм шток:	LH24A-MF100- TP
24В~/= Макс. 300 мм шток:	LH24A-MF200- TP
Макс. 300 мм шток:	LH24A-MF300- TP
Технические данные:
Вал заслонки:
Время срабатывания:	150 с / 100 мм (LH..60..: 90 с/ 60 мм)
Ручное управление:	Редуктор выводится из зацепления с помощью кнопки с самовозвратом, ручная блокировка
Соединение:	Контакты
Направление вращения:
Направление движения штока:	Выбирается переключателем
Длина штока:	Настраивается с шагом 20 мм
Угол поворота:
Индикация положения:	Механический указатель, съемный
Уровень шума:	≤35 дБ при 150 с
Степень защиты:	IP 54
EMC:	CE согласно 2004/108/EC
Температура среды:	-30…+50 ºC
Температура хранения:	-40…+80ºС
Окружающая влажность:	95 % отн. не кондесир.
Примечания:	Управление, рабочий диапазон, сигнал обратной связи, время срабатывания и другие функции могут задаваться программой PC-Tool или устройством параметризации ZTH-GEN



Electrical data
Nominal voltage	AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range	AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation At rest For wire sizing	2 W @ nominal force 1.2 W 5 VA
Connection	Terminals 4 mm2 (Cable Ø 4 ... 10 mm, four-core)
Functional data
Actuating force	Min. 150 N @ nominal voltage
Control Control signal Y	DC 0 ... 10 V, input impedance 100 kΩ
Operating range	DC 2 ... 10 V (See also «Overview of types»)
Position feedback (Measuring voltage U)	DC 2 ... 10 V, max. 0,5 mA
Position accuracy	±5%
Stroke	See «Overview of types»
Direction of stroke at Y = 0 V	Reversible with switch 1 resp. 0
Manual override	Gearing latch disengaged with pushbutton, can be locked
Stroke adjustment	Max. 60, 100, 200 or 300 mm, adjustable in steps of 20 mm, can be limited at both ends with mechanical adjustable end stops
Running time LH24A-MF60 LH24A-MF100/200/300	90 s / 60 mm 150 s / 100 mm
Automatic adjustment of the operating range and the measuring signal U to match the mechanical stroke adjustment	Manuelle Auslösung der Adaption durch Drücken der Taste «Adaption» oder mit dem PC-Tool
Override control	MAX (maximum position)= 100% MIN (minimum position)= 0% ZS (intermediate position, AC only) = 50%
Sound power level	Max. 35 dB (A)
Safety
Protection class	III Safety extra-low voltage / UL Class 2 Supply
Degree of protection	IP54 in any mounting position NEMA2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC

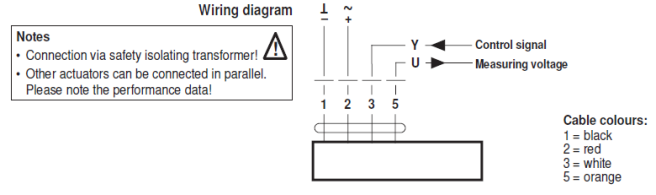

Электрическое подключение

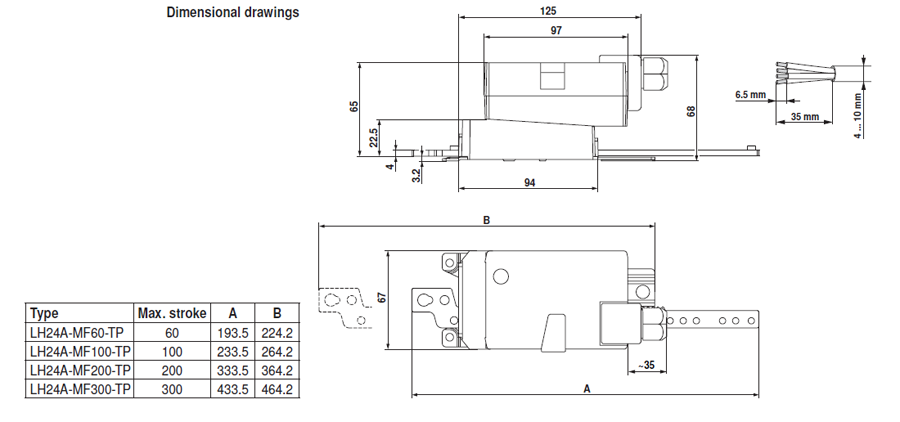

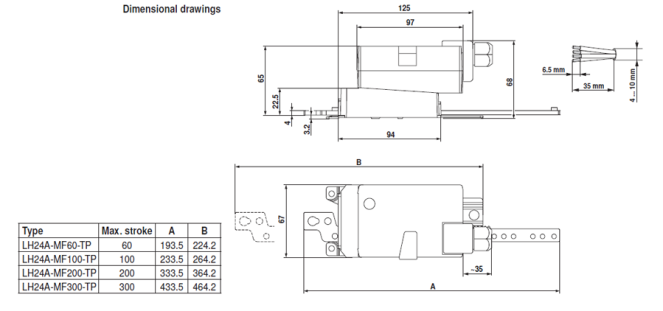

Габаритные размеры
