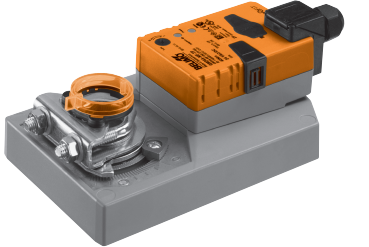

Параметризуемый поворотный электропривод Belimo GM24A-MF-TP предназначается для систем обработки и подготовки воздуха в зданиях. Электропривод регулирует открытие воздушных защитных заслонок максимальной площади 8 кв.м.

• Крутящий момент двигателя – 40 Нм
• Электрическое напряжение – AC/DC 24 В
• Настройки управления базовые (возможно индивидуальная настройка): управляющий сигнал – от 0 до 10 В; сигнал обратной связи - от 2 до 10 В
• С соединительными клеммами

Параметризуемый поворотный электропривод Belimo GM24A-MF-TP предназначается для систем обработки и подготовки воздуха в зданиях. Электропривод регулирует открытие воздушных защитных заслонок максимальной площади 8 кв.м.

• Крутящий момент двигателя – 40 Нм
• Электрическое напряжение – AC/DC 24 В
• Настройки управления базовые (возможно индивидуальная настройка): управляющий сигнал – от 0 до 10 В; сигнал обратной связи - от 2 до 10 В
• С соединительными клеммами

Технические характеристики



Электрические характеристики
Электрич. напряжение U	АС/DC 24 В
Частота тока	50/60 Гц
Диапазон U	AС 19,2 – 28,8 В / DC 21,6 – 28,8 В
Потребление мощности	7 ВА – параметр для расчета (в процессе калибровки) 4,5 Вт – в процессе эксплуатации  1,5 Вт – вне эксплуатации
Подключение к источнику питания	С помощью клемм 4 мм2 (Кабель ∅ 4 ... 10 мм, 4-жильный)
Функциональные характеристики
Крутящий момент двигателя	Миним. значение 40 Нм (при АС/DC 24 В), может быть снижен на 25%, 50%, 75%
Базовые параметры управления	Управляющий сигнал: DC 0 – 10 В, R на входе = 100 кОм Диапазон работы: DC 2 – 10 В Сигнал обратной связи: DC 2 – 10 В, Imax = 0,5 мА
Настраиваемые параметры управления	Управляющий сигнал: 3-позиционная схема (только для переменного тока); настраивается от DC 0 до 32 В Диапазон работы: DC 0,5 -30 В (стартовая точка), DC 2,5 – 32 В (конечная точка) Сигнал обратной связи: DC 0,5 - 8 В (стартовая точка), DC 2,5 – 10 В (конечная точка)
Погрешность управления	Отклонение +/- 5%
Направление движения двигателя	Реверсивное направление, задается переключателем  0/1 установкой
Режим ручного управления	Есть. Активируется нажатием кнопки, может фиксироваться в нужном положении
Максимальный поворот привода	Угол ≤ 95°. Настройка при помощи упоров с обеих сторон корпуса
Продолжительность работы (поворот на 90°)	150 сек (настраивается от 75 до 290 сек)
Шум в процессе эксплуатации	Максим. 45 дБ. Варьируется в зависимости от продолжительности работы: 50 дБ - 75 сек, менее 40 дБ - 290 сек
Индикатор позиций	Съемный указатель (механич-й)
Характеристики безопасности
Защита от поражения током	3-й класс (экстра-низкие U)
Защита корпуса от повреждения	IP54 протокол
ЭМС	Согласно директиве 2004/108/EC
Импульсное	0,8 кВ
Степень загрязнения среды	3-ая степень
t среды при работе	–30°C - +50°C
t хранения привода	–40°C - +80°C
Относ. влажность воздуха	95%, без конденсации
Сервисная поддержка	Нет
Масса привода	Около 1,8 кг

Описание

Принцип управления электроприводом

Базовое управление электроприводом Belimo GM24A-MF-TP осуществляется контроллером через аналоговый сигнал в стандартном интервале постоянного тока 0-10 В. Согласно поданному сигналу, электропривод перемещает заслонку в нужную позицию. Измеряемое напряжение (сигнал обратной связи) электронным способом показывает текущую позицию электропривода, а также может выступать в роли управляющего сигнала для других электроприводов.

Пользовательские настройки

Базовые настройки электропривода Belimo GM24A-MF-TP соответствуют наиболее частым ситуация эксплуатации. Возможна индивидуальная настройка отдельных параметров управления при помощи сервисного устройства параметризации Belimo MFT-P.

Процесс монтирования на заслонку

На воздушную заслонку электропривод Belimo GM24A-MF-TP монтируется посредством универсального захвата, поставляемого вместе с приводом. Также в базовую комплектацию входит предотвращающий произвольное вращение привода фиксатор.

Надежность эксплуатации

За счет того, что электропривод Belimo GM24A-MF-TP автоматически прекращает работы после прохождения финальных точек, он надежно защищен от перегрузок в процессе эксплуатации. Концевые выключатели не требуются.

Базовая позиция

При подаче в первый раз (начало эксплуатации/выход из ручного управления) электропитания на привод Belimo GM24A-MF-TP он автоматически занимает базовую позицию. После этого позиция привода определяется управляющим сигналом.

Механически связанные электроприводы (Piggyback)

Предусмотрена возможность увеличения крутящего момента до 80 Нм за счет механического соединения между собой 2-х электроприводов. Подробнее уточняйте у производителя.

Для заказа электропривода Belimo GM24A-MF-TP и уточнения стоимости устройства звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo GM24A-MF-TP обсуждаются персонально с клиентом.

На электропривод Belimo GM24A-MF-TP действует гарантия 5 лет. Техническая документация и сертификат соответствия прилагаются.

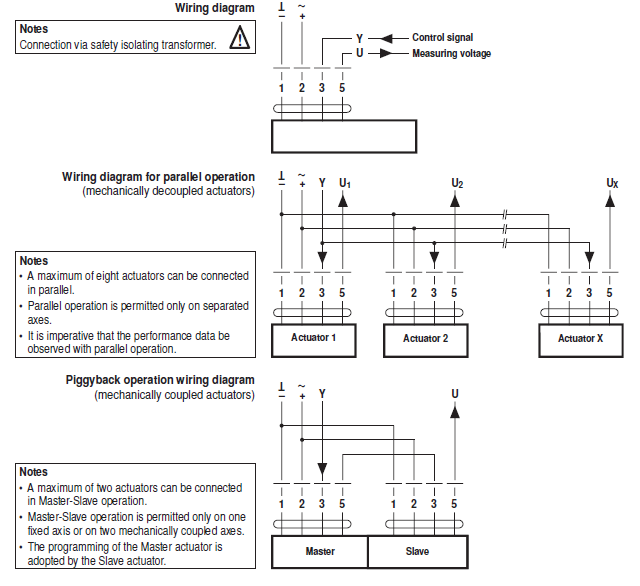

Электрическое подключение

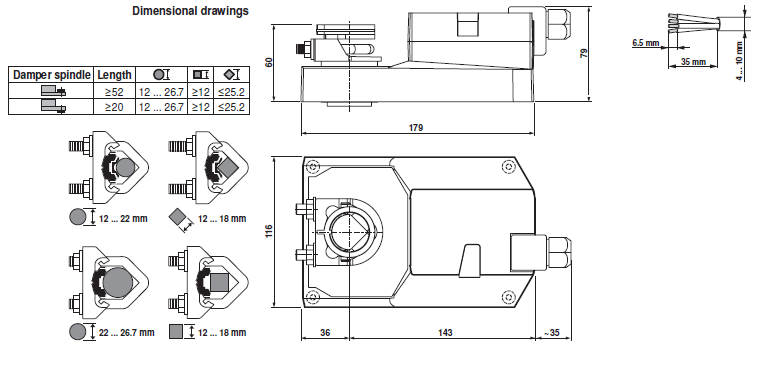

Габаритные размеры
