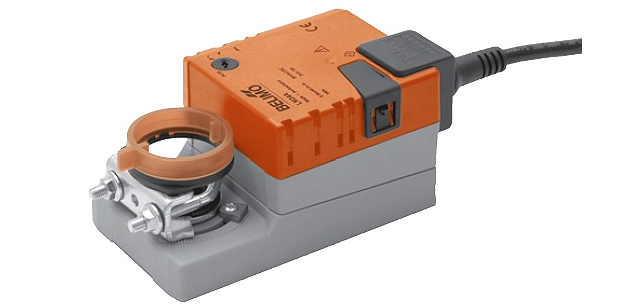

Привод BELIMO TMC230A

Электроприводы Belimo быстрого срабатывания TMC230A

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



Технические характеристики

Артикул TMC230A
Время поворота 150 с Настраивается
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 2 Нм
Питание 230 В~
Площадь заслонки ≈ 0,4 м²
Присоединение Универсальный захват
Серия TMC
Управление Откр/Закр; 3-поз.



Electrical data
Nennspannung AC 100 ... 240 V, 50/60 Hz
Funktionsbereich AC 85 ... 265 V
Leistungsverbrauch Betrieb
Ruhestellung
Dimensionierung
2 W @ Nennmoment
0,5 W
4 VA
Anschluss Kabel 1 m, 3 x 0,75 mm2
Functional data
Drehmoment (Nennmoment) min. 2 Nm @ Nennspannung
Drehsinn wählbar mit Schalter 0 bzw. 1
Handverstellung Getriebeausrastung mit Drucktaste, selbstrückstellend
Drehwinkel max. 95°, beidseitig begrenzbar durch verstellbare mechanische Anschläge
Laufzeit 35 s
Schallleistungspegel max. 35 dB (A)
Stellungsanzeige mechanisch, aufsteckbar
Safety
Schutzklasse II schutzisoliert
Schutzart IP54 in allen Montagelagen
EMV CE gemäss 89/336/EWG
Niederspannungsrichtlinie CE gemäss 73/23/EWG
Wirkungsweise Typ 1 (nach EN 60730-1)
Bemessungsstossspannung 4 kV (nach EN 60730-1)
Verschmutzungsgrad der Umgebung 3 (nach EN 60730-1)
Umgebungstemperatur –30 ... +50°C
Lagertemperatur –40 ... +80°C
Umgebungsfeuchte 95% r.H., nicht kondensierend (EN 60730-1)
Wartung wartungsfrei
Dimensions / Weight
Dimensions See «Dimensions» on page 2
Weight Approx. 500 g

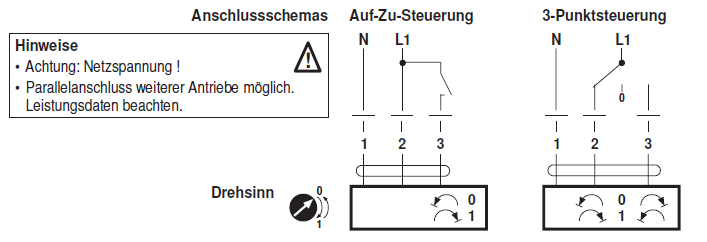

Электрическое подключение

 Электрическое подключение TMC230A

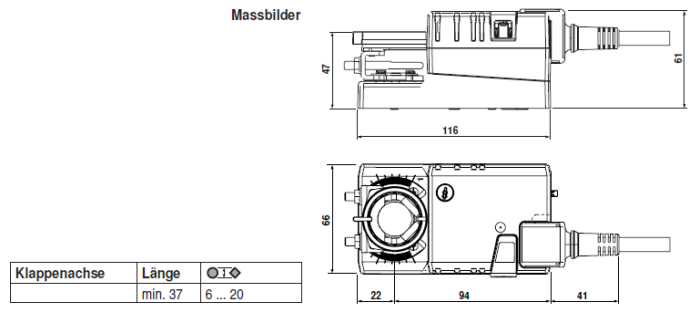

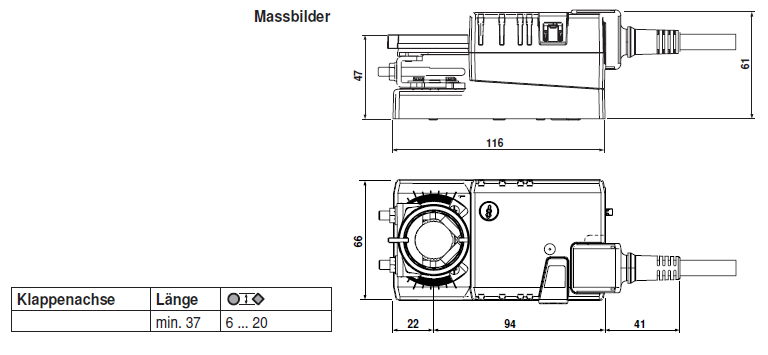

Габаритные размеры

Габаритные размеры TMC230A
