Привод BELIMO LMC24A-SR

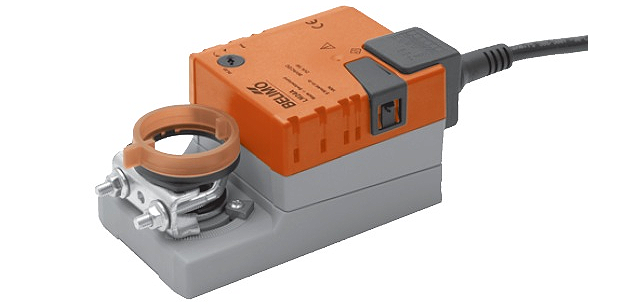

Электроприводы Belimo быстрого срабатывания LMC24A-SR

Устройство Belimo LMC24A-SR применяется для регулирования работы заслонок в системах обработки воздуха зданий и сооружений. S поверхности заслонки не более 1 кв.м.

  • Вращательный момент двигателя – 5 Нм
  • U номин – 24 В AC/DC
  • Управляющий сигнал в стандартном интервале DC 0 (2) -10 В; обратная связь – DC 2-10 В
  • Время срабатывания – 35 сек

Устройство Belimo LMC24A-SR применяется для регулирования работы заслонок в системах обработки воздуха зданий и сооружений. S поверхности заслонки не более 1 кв.м.

  • Вращательный момент двигателя – 5 Нм
  • U номин – 24 В AC/DC
  • Управляющий сигнал в стандартном интервале DC 0 (2) -10 В; обратная связь – DC 2-10 В
  • Время срабатывания – 35 сек

Технические характеристики



Данные по электричеству
U номин 24 В AC/DC; частота тока 50/60 Гц
Интервал U 19,2 – 28,8 В AC/DC
Потребляемые N 3 Ва (при 5 Нм) – в процессе калибровки

1,5 Вт – в процессе работы

0,4 Вт – вне работы
Подключение к источнику питания Кабель длиной 1 м, 4 х 0,75 мм²
Данные по функциональности
Вращающий момент минимальный 5 Нм (при 24 В)
Управление Сигнал Y DC: 0 - 10 В, типовое R входа = 100 кОм

Рабочий интервал Y DC: 2 – 10 В

Сигнал U (измеряемое напряжение) DC: 2 – 10 В, Imax = 1 мА
Отклонение сигнала управления +/- 5%
Направление движения Выбирается установкой 0 / 1, реверсивное
При Y=0 В, 0 – поворот против часовой стрелки, 1 – поворот по часовой стрелке
Режим ручного управления Есть. Активируется нажатием кнопки на корпусе
Угол поворота максимальный 95°. Угол ограничивается и настраивается за счет концевых упоров95°. Угол ограничивается и настраивается за счет концевых упоров
Время срабатывания 35 сек
Шум двигателя максимальный 45 дБ
Индикатор позиций Съемный механ. указатель
Данные по безопасности
Защита от тока 3 класс – только низкие напряжения
Протокол защиты корпуса IP54, вне зависимости от позиции привода
ЭМС Директива 89/336/EEC
Окружающая t –30 ... +50°C
t для хранения привода –40 ... +80°C
Влажность воздуха отн. 95%, конденсации нет
Сервисная поддержка Не нужна
Масса привода Около 0,5 кг



Описание

Функционирование и управление

Привод Belimo LMC24A-SR управляется за счет аналогового управляющего сигнала в интервале от 0 до 10 В, согласно которому перемещается в заданную позицию. Электрическим способом за счет сигнала U (измеряемое напряжение) показывается в какой позиции находится привод в данный момент. Кроме того, сигнал U может выступать в роли сигнала управления для других приводов.

Установка

На заслонку электропривод Belimo LMC24A-SR устанавливается крепежным зажимом, а для предотвращения поворота в процессе работы закрепляется фиксатором.

Управление вручную

Привод Belimo LMC24A-SR переводится на управление вручную нажатием самовозвратной кнопки, после чего редуктор выходит из зацепленного положения до тех пор, пока кнопка нажата.

Защита от перегрузок

Высокая степень защищенности от перегрузки привода Belimo LMC24A-SR обеспечивается за счет автоматической остановки после прохождения финальных позиций.

Уточнить цену устройства и заказать привод Belimo LMC24A-SR Вы можете по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На электропривод Belimo Belimo LMC24A-SR действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются к устройству.

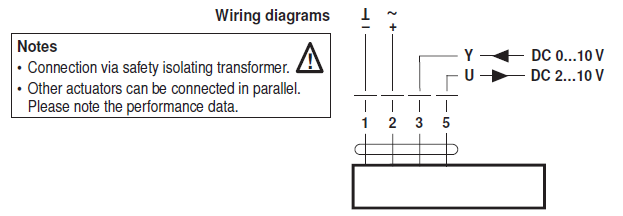

Электрическое подключение

 Электрическое подключение LMC24A-SR

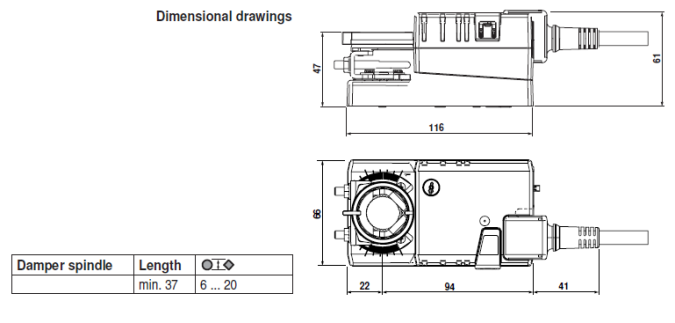

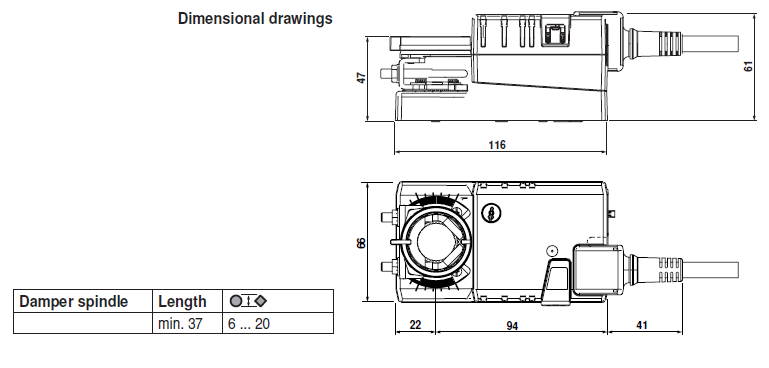

Габаритные размеры

Габаритные размеры LMC24A-SR





Скачать PDF



Скачать PDF (621 Кбайт)

Сертификат BELIMO (775 Кбайт)
