Привод BELIMO LMC24A

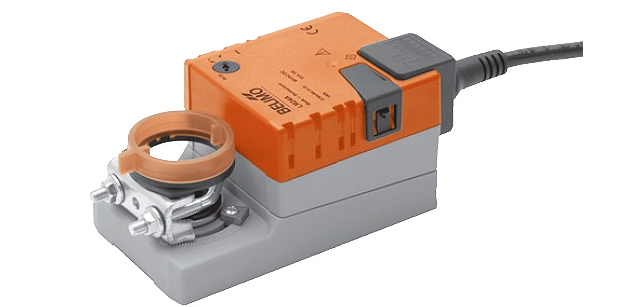

Электроприводы Belimo быстрого срабатывания LMC24A

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.



Технические характеристики

Артикул LMC24A
Время поворота 150 с Настраивается
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 5 Нм
Питание 24 В~/=
Площадь заслонки ≈ 1 м²
Присоединение Универсальный захват
Серия LMC
Управление Откр/Закр; 3-поз.



Electrical data
Nominal voltage AC 24 V, 50/60 Hz DC 24 V
Nominal voltage range AC/DC 19.2 ... 28.8 V
Power consumption In operation
At rest
For wire sizing
1 W @ nominal torque
0.2 W
2 VA
Connection Cable 1 m, 3 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 5 Nm @ nominal voltage
Direction of rotation Reversible with switch 0 or 1
Manual override Gearing latch disengaged with pushbutton, self-resetting
Angle of rotation Max. 95°, limited on both sides by means of adjustable, mechanical end stops
Running time 35 s
Sound power level Max. 45 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage
Degree of protection IP54 in any mounting position
EMC CE according to 89/336/EEC
Mode of operation Type 1 (to EN 60730-1)
Ambient temperature range –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity range 95% r.H., non-condensating (EN 60730-1)
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 2
Weight Approx. 500 g

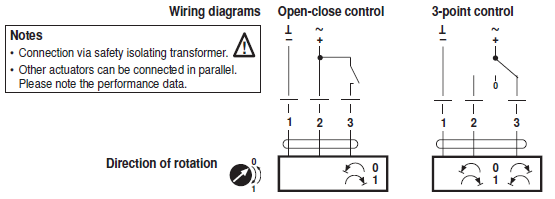

Электрическое подключение

 Электрическое подключение LMC24A

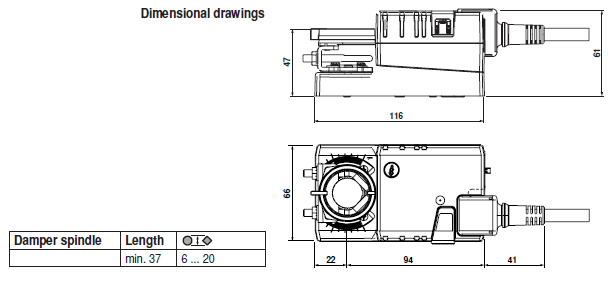

Габаритные размеры

Габаритные размеры LMC24A





Скачать PDF



Скачать PDF (622 Кбайт)

Сертификат BELIMO (775 Кбайт)
