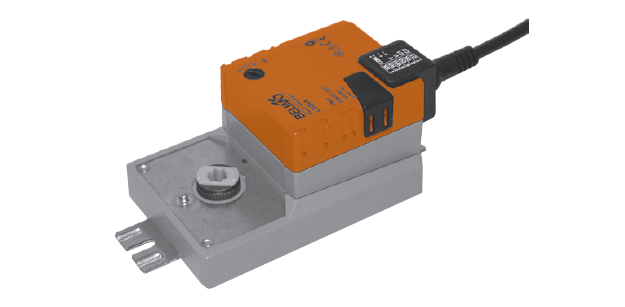

Привод BELIMO LU24A (3 Нм) Откр/закр; 3-позиционно; 24 В

LU24A… (3 Нм) Откр/закр; 3-позиционно; 24 В

Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 0,6 м²
  • Крутящий момент 3 Нм
  • Номинальное напряжение 24 В ~ / =
  • Управление : откр/закр или 3-позиционное
  • Зацепление с валом заслонки: передающее звено со стороной 12 или 8 мм



Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 0,6 м²
  • Крутящий момент 3 Нм
  • Номинальное напряжение 24 В ~ / =
  • Управление : откр/закр или 3-позиционное
  • Зацепление с валом заслонки: передающее звено со стороной 12 или 8 мм



Технические характеристики

Полнооборотный электропривод BELIMO LU24A для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 24 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения 19,3 ...28,8 В ~/=
Расчетная мощность 2,5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

1 Вт
0,5 Вт
Соединение Кабель: 1 м, 3 × 0,75 мм ²
Функциональные данные
Крутящий момент (номинальный) Мин. 3 Нм при номинальном напряжении
Направление вращения Реверсивное переключателем 0 соотв. 1
Ручное управлени е Редуктор выводится из зацепления при помощи кнопки с самовозвратом
Угол поворота Не ограничен (настраивается 0...330°, при помощи настраиваемых механических упоров ZDB-LU)
Время поворота 150 с / 360° ,
Уровень шума Макс. 35 дБ
Безопасность
Класс защиты III ( для низких напряжений )
Температура окружающей среды -30...+50° С
Температура хранения -40...+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры/вес
Размеры См. на след. странице
Вес 650 г





Описание

Простая установка

Электропривод воздушной заслонки Belimo LU24A простая установка непосредственно на вал заслонки сечения 12×12 или 8×8 мм. Привод может также быть оснащен передающим звеном 10×10 мм или универсальным захватом 8…12 мм.

Ручное управление

Электропривод воздушной заслонки Белимо LU24A возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота

Привод воздушной заслонки Белимо LU24A - угол поворота настраивается при помощи механических упоров в интервале 0…330°, с шагом 10°.

Высокая функциональная надежность

Belimo LU24A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО LU24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LU24A мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LU24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

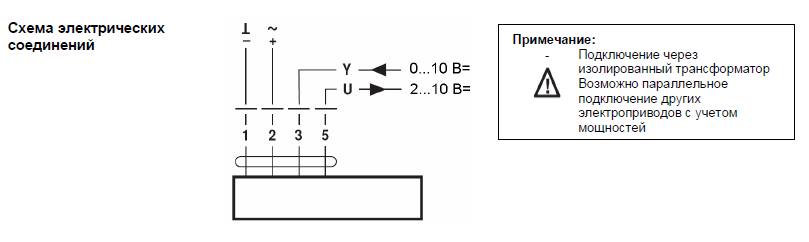

Электрическое подключение

 Электрическое подключение LU24A

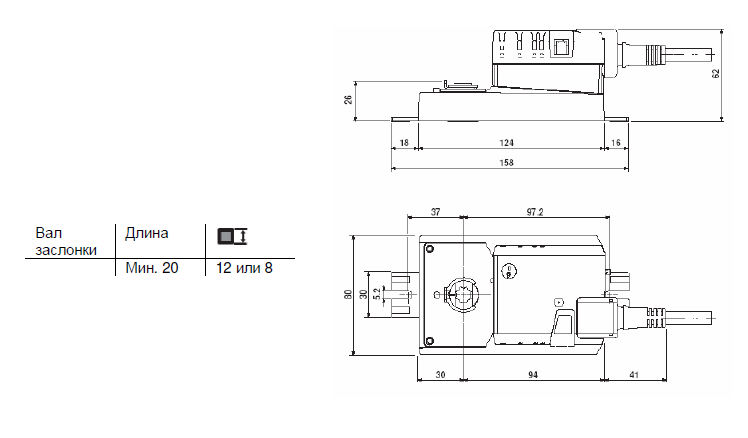

Габаритные размеры

Габаритные размеры LU24A



Приспособления и аксессуары

Механические приспособления
Передающее звено 10×10 мм ZF10 - LU
Захват 8...12 мм с защелкой K-LU
Ограничитель угла поворота 0...330° ZDB-LU
