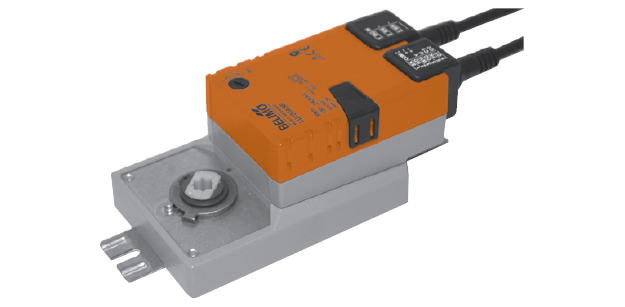

Привод BELIMO LU230A-SR (3 Нм) Плавного регулирования 0..10 В= ; 230 В~

LU230A-SR… (3 Нм) Плавного регулирования 0…10 В= ; 230 В~

Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 0,6 м².
  • Крутящий момент 3 Нм.
  • Номинальное напряжение 100…240 В ~.
  • Управление: плавное, сигналом  0…10 В=.
  • Зацепление с валом заслонки:  передающее звено со стороной 12 или 8 мм.



Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 0,6 м².
  • Крутящий момент 3 Нм.
  • Номинальное напряжение 100…240 В ~.
  • Управление: плавное, сигналом  0…10 В=.
  • Зацепление с валом заслонки:  передающее звено со стороной 12 или 8 мм.



Технические характеристики

 Полнооборотный электропривод BELIMO LU230A-SR для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100.. 240 В ~ 50/60 Гц
Диапазон номинального напряжения 85 …265 В ~
Расчетная мощность 4.5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

2 Вт
1 Вт
Соединение:
питание
управление

Кабель: 1 м , 2 х 0.75 мм ²
Кабель: 1 м , 4 х 0.75 мм ²
Поворотное усилие Мин. 3 Нм при номинальном напряжении
Функциональные данные
Управляющий сигнал Y 0…10 В= при входном сопротивлении 100 кОм
Рабочий диапазон 2…10 В= для углa поворота 0…330°
Сигнал обратной связи 2…10 В= , макс. 1 мА
Вспомогательное питание 24 B= ± 30% , макс 10 мА
Точность позиционирования ± 5%
Направление вращения Реверсивное переключателем
Направление вращения при Y=0 B Зависит от переключателя 0 соотв.
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом
Угол поворота Постоянный 0…330°
Время поворота 150 с / 360° ,
Уровень шума Макс. 35 дБ
Безопасность
Класс защиты II все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 650 г



Описание

Управление

Электропривод воздушной заслонки Belimo LU230A-SR управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами

Простая установка

Электропривод воздушной заслонки Белимо LU230A-SR простая установка непосредственно на вал заслонки сечения 12х12 или 8х8 мм. Привод может также быть оснащен передающим звеном 10х10 мм или универсальным захватом 8…12 мм.

Ручное управление

Привод воздушной заслонки Белимо LU230A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Высокая функциональная надежность

Belimo LU230A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО LU230A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LU230A-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LU230A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

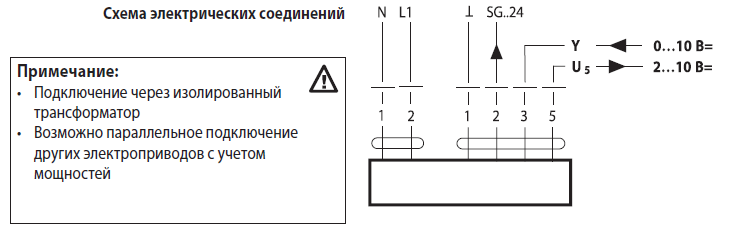

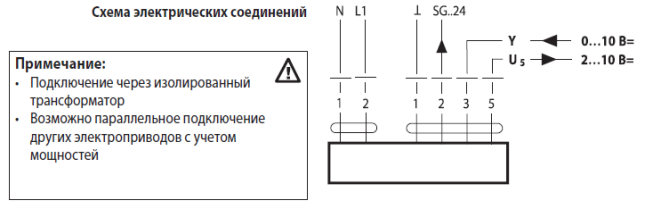

Электрическое подключение

Электрическое подключение LU230A-SR

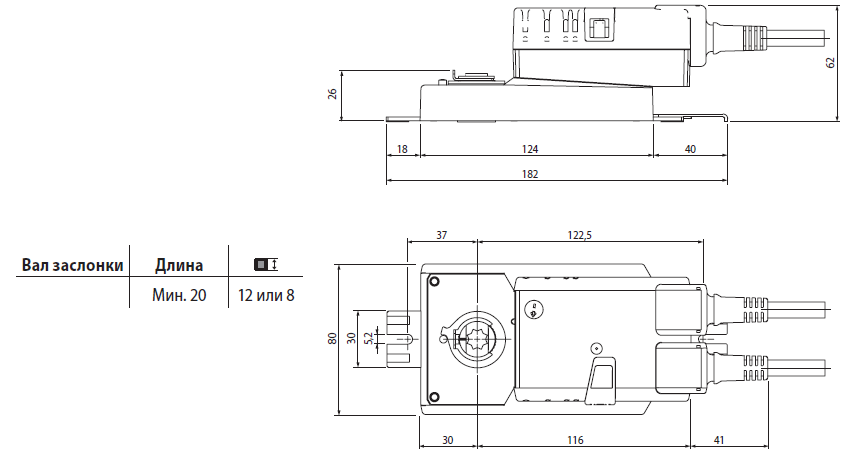

Габаритные размеры

Габаритные размеры LU230A-SR



Приспособления и аксессуары

Механические приспособления
Передающее звено 10×10 мм ZF10-LU
Захват 8…12 мм с защелкой K-LU
Электрические аксессуары
Позиционеры SGA24, SGF24 или SGE24
