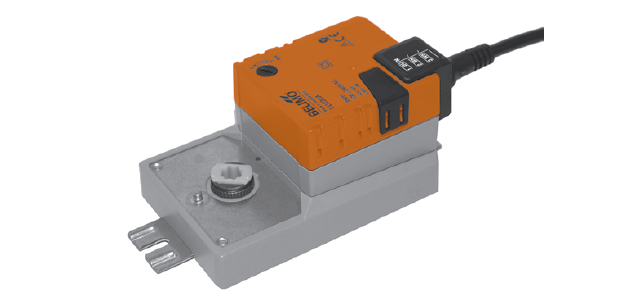

Привод BELIMO LU230A (3 Нм) Откр/закр; 3-позиционно: 230 В~

LU230A… (3 Нм) Откр/закр; 3-позиционно: 230 В~

Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 0,6 м².
  • Крутящий момент 3 Нм.
  • Номинальное напряжение 100…240 В ~.
  • Управление : откр/закр или 3-позиционное.
  • Зацепление с валом заслонки: передающее звено со стороной 12 или 8 мм.



Полнооборотный электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 0,6 м².
  • Крутящий момент 3 Нм.
  • Номинальное напряжение 100…240 В ~.
  • Управление : откр/закр или 3-позиционное.
  • Зацепление с валом заслонки: передающее звено со стороной 12 или 8 мм.



Технические характеристики

 Полнооборотный электропривод BELIMO LU230A для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100…240 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения 85…265 В ~
Расчетная мощность 4,5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

2 Вт
1 Вт
Соединение Кабель: 1 м, 3 × 0,75 мм ²
Функциональные данные
Крутящий момент (номинальный) Мин. 3 Нм при номинальном напряжении
Направление вращения Реверсивное переключателем 0 соотв. 1
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота Не ограничен (настраивается 0…330° , при помощи настраиваемых механических упоров ZDB-LU)
Время поворота 150 с / 360° ,
Уровень шума Макс. 35 дБ
Безопасность
Класс защиты II все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 650 г



Описание

Простая установка

Электропривод воздушной заслонки Belimo LU230A простая установка непосредственно на вал заслонки сечения 12×12 или 8×8 мм. Привод может также быть оснащен передающим звеном 10×10 мм или универсальным захватом 8…12 мм.

Ручное управление

Электропривод воздушной заслонки Белимо LU230A возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота

Привод воздушной заслонки Белимо LU230A - угол поворота настраивается при помощи механических упоров в интервале 0…330°, с шагом 10°.

Высокая функциональная надежность

Belimo LU230A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО LU230A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LU230A мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LU230A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

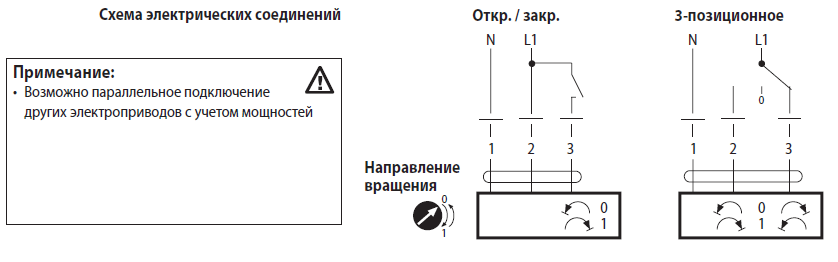

Электрическое подключение

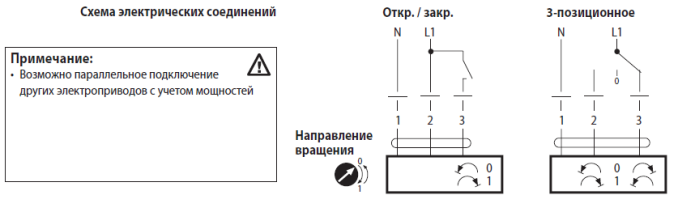

 Электрическое подключение LU230A

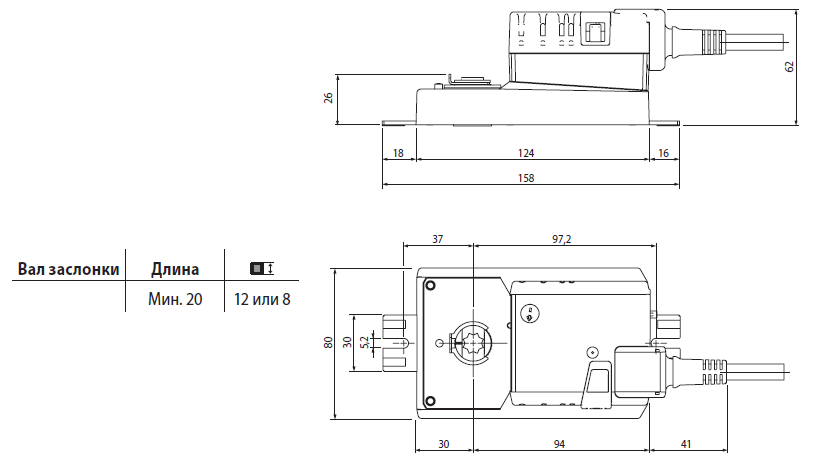

Габаритные размеры

Габаритные размеры LU230A



Приспособления и аксессуары

Механические приспособления
Описание Тех. описание
Передающее звено 10×10 мм ZF10-LU
Захват 8…12 мм с защелкой K-LU
Ограничитель угла поворота 0…330° ZDB-LU



Скачать PDF



Скачать PDF (446 Кбайт)

Сертификат BELIMO (775 Кбайт)
