Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

• Для управления воздушными заслонками площадью приблиз. до 3 м².
• Усилие 450 Н.
• Номинальное напряжение 24 В ~ / =.
• Управление: откр. / закр. или 3-позиционное.
• Длина хода по выбору макс. 100, 200  или 300 мм, настраивается с шагом 20 мм.

Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

• Для управления воздушными заслонками площадью приблиз. до 3 м².
• Усилие 450 Н.
• Номинальное напряжение 24 В ~ / =.
• Управление: откр. / закр. или 3-позиционное.
• Длина хода по выбору макс. 100, 200  или 300 мм, настраивается с шагом 20 мм.



Технические характеристики

Электропривод BELIMO SH24A100 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение	24 В ~ / = 50/60 Гц
Диапазон номинального напряжения	19,2 …28,8 В ~/=
Расчетная мощность	4 ВА
Потребляемая мощность: - во время движения - в состоянии покоя	2 Вт 0.2 Вт
Соединение: Кабель:	1 м , 3 х 0.75 мм ²
Функциональные данные
Усилие	450 Н при номинальном напряжении
Длина хода	Макс. 100 мм, настраивается с шагом 20 мм
Направление движения штока	Реверсивное, переключателем 1 , 0
Время движения	- SH240A100/200/300 150 с / 100 мм
Уровень шума	‹ 35 дБ
Безопасность
Класс защиты	III все изолировано
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30 ... +50 °C
Температура хранения	–40 ... +80 °C
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	1060 гр.





Описание

Ручное управление

Возможно ручное управление Электропривод воздушной заслонки Belimo SH24A100 при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка величины хода

Величина хода штока Электропривод воздушной заслонки Белимо SH24A100 настраивается с обеих сторон при помощи механических упоров с шагом 20 мм.

Высокая функциональная надежность

Привод воздушной заслонки Белимо SH24A100 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo SH24A100 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО SH24A100 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SH24A100 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO SH24A100 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

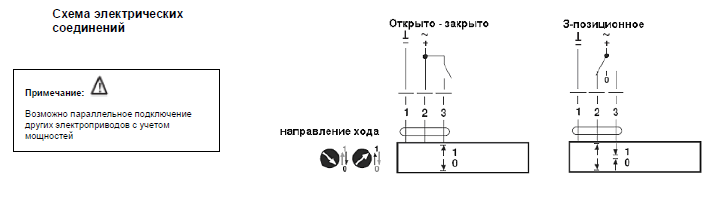

Электрическое подключение

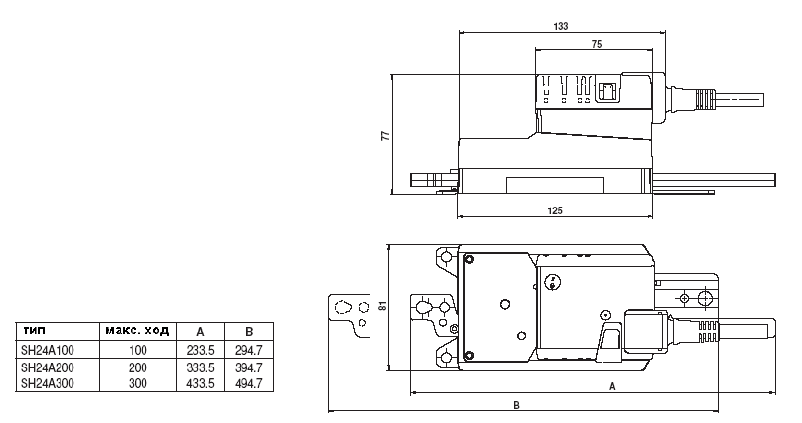

Габаритные размеры



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения	Z-DS1
Стыковочный крепеж	Z-KS1
Механический упор / ограничитель	Z-AS1



Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения).

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS1) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан. Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10 º , в бок и вверх.
