Привод BELIMO SH230A100 Откр/закр; 3-позиционно: 240 В~

SH24A-SR… (450 Н) Плавного регулирования 0…10 В= ; 24 В

  • Для управления воздушными заслонками площадью приблиз. До 3 м ²
  • Усилие 450 Н
  • Номинальное напряжение 100…240 В ~
  • Управление: откр. / закр. или 3-позиционное
  • Длинна хода 100 мм настраивается с шагом 20 мм



  • Для управления воздушными заслонками площадью приблиз. До 3 м ²
  • Усилие 450 Н
  • Номинальное напряжение 100…240 В ~
  • Управление: откр. / закр. или 3-позиционное
  • Длинна хода 100 мм настраивается с шагом 20 мм



Технические характеристики

Электропривод BELIMO SH230A100 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100…240 В ~ 50/60 Гц
Диапазон номинального напряжения 85…265 В ~
Расчетная мощность 6 ВА
Потребляемая мощность:
во время движения
в состоянии покоя
2,5 Вт
0,6 Вт
Соединение: Кабель: 1 м, 3 × 0,75 мм²
Функциональные данные
Усилие 450 Н при номинальном напряжении
Длина хода Макс. 100 мм, настраивается с шагом 20 мм
Направление движения штока Реверсивное, переключателем 1 , 0
Время движения: SH230A100/200/300 150 с / 100 мм
Уровень шума ‹ 35 дБ
Безопасность
Класс защиты II все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 1075 г



Описание

Ручное управление

Возможно ручное управление Электропривод воздушной заслонки Belimo SH230A100 при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка величины хода

Величина хода штока Электропривод воздушной заслонки Белимо SH230A100 настраивается с обеих сторон при помощи механических упоров с шагом 20 мм.

Высокая функциональная надежность

Привод воздушной заслонки Белимо SH230A100 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo SH230A100 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО SH230A100 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SH230A100 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO SH230A100 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

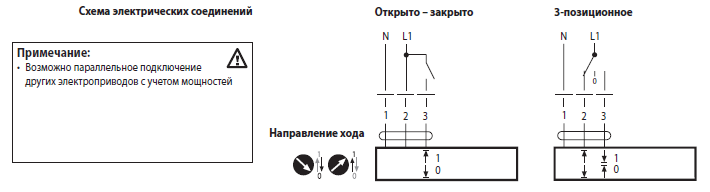

Электрическое подключение

 Электрическое подключение SH230A100

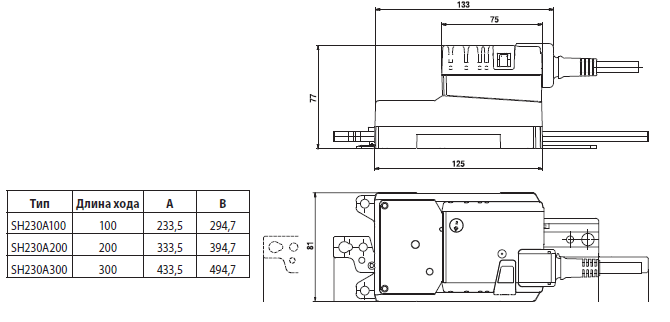

Габаритные размеры

Габаритные размеры SH230A100



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения Z-DS1
Стыковочный крепеж Z-KS1
Механический упор / ограничитель Z-AS1



Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения).

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS1) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан.
Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10° , в бок и вверх.



Скачать PDF



Скачать PDF (450 Кбайт)

Сертификат BELIMO (775 Кбайт)





Вы всегда можете купить привод Привод BELIMO SH230A100 Откр/закр; 3-позиционно: 240 В~ BELIMO в компании ООО «МАРК»
