Линейный электрический привод Belimo LH24A200 предназначен для регулирования работы воздушных и заслонок скольжения в системах обработки воздуха в зданиях. S поверхности заслонки не более 1 кв.м.

• Момент силы двигателя привода – 150 Н
• Напряжение U_номин – 24 В, 50/60 Гц
• Управление по 3-позиционной схеме либо 2-проводное Открыто/Закрыто
• Настраиваемый шаг хода

Линейный электрический привод Belimo LH24A200 предназначен для регулирования работы воздушных и заслонок скольжения в системах обработки воздуха в зданиях. S поверхности заслонки не более 1 кв.м.

• Момент силы двигателя привода – 150 Н
• Напряжение U_номин – 24 В, 50/60 Гц
• Управление по 3-позиционной схеме либо 2-проводное Открыто/Закрыто
• Настраиваемый шаг хода

Технические характеристики



Электрические характеристики
Uномин / Интервал Uномин	24 В / от 19,2 до 28,8 В
Частота переменного тока	50/60 Гц
Потребление мощности	3 ВА – расчетный показатель 1,5 Вт – рабочее состояние 1 Вт - покой
Присоединение к источнику питания	Кабельное, длина - 1 м , 3 х 0,75 мм ²
Функциональные характеристики
Момент силы двигателя	150 Н (при Uномин = 24 В)
Ход привода	Настраивается с шагом 2 см при помощи механических указателей с обеих сторон, макс. длина - 20 см
Движение привода	Направление устанавливается переключателем 1 / 0, реверсивно
Время срабатывания	2,5 мин (для хода 10 см)
Безопасность
Защита от поражения током	Низкие U (III класс защиты)
Защита корпуса	IP54 (от позиции установки не зависит)
t окружающего воздуха	От –30°C до +50°C
t хранения	От –40°C до +80°C
Влажность воздуха отн.	95%, без конденсации
Тех. поддержка	Не предусмотрена
Масса	0,48 кг



Описание

Управление

Управление работы электропривода Belimo LH24A200 происходит либо по 3-позиционной схеме либо по схеме Открыто/Закрыто. Также для управления вручную на корпусе находится самовозвратная кнопка, после нажатия на которую редуктор привода выводится из зацепления.

Надежная защита от перегрузки

В электроприводе Belimo LH24A200 обеспечивается высокая надежность эксплуатации благодаря автоматическому прекращению работы после прохождения финальных позиций.

Для уточнения деталей и цены, а также заказа электропривода Belimo LH24A200 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на электропривод Belimo LH24A200 – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются к устройству.

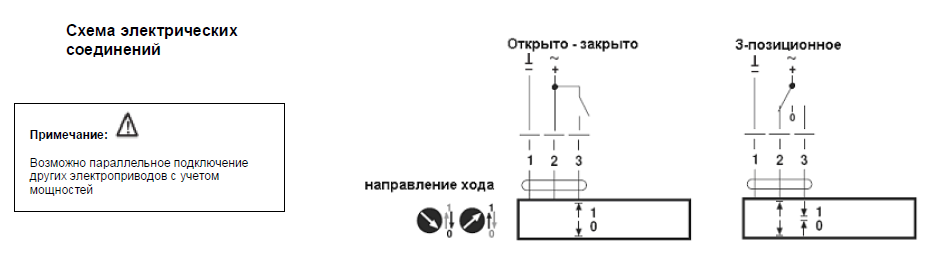

Электрическое подключение

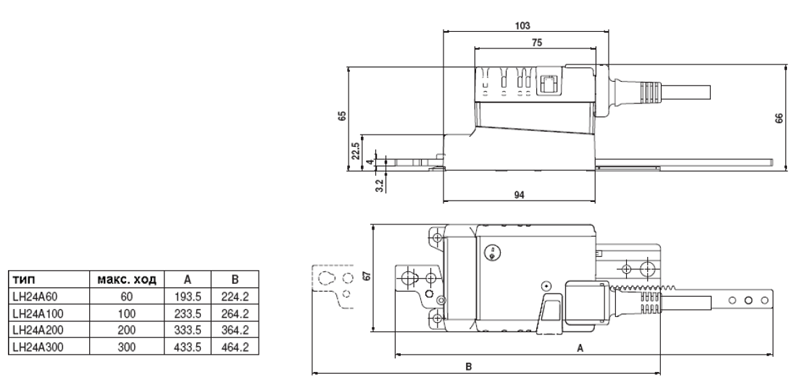

Габаритные размеры



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения	Z-DS1
Стыковочный крепеж	Z-KS2
Механический упор / ограничитель	Z-AS2



Указания по установке

Установка привода с боковой нагрузкой

Стыковочный крепеж с резьбой внутри Z-KS2 монтируется на верхнюю часть штока электропривода, а основа, которая вращается Z-DS1, - на клапан.

После этого при помощи скрытого винта электропривод прикрепляется к основе, установленной ранее на клапан. Затем крепеж Z-KS2 присоединяется к подвижной части заслонки скольжения.

При этом может возникает поперечное усилие, которое частично можно скомпенсировать за счет основы Z-DS1 и стыковочного крепежа Z-KS2. Электропривод может отклоняться от основы не более чем на 10° вверх и вбок.

Скачать PDF



Скачать PDF (142 Кбайт)

Сертификат BELIMO (775 Кбайт)



Вы всегда можете купить привод Привод BELIMO LH24A200 Откр/закр; 3-позиционно; 24 В BELIMO в компании ООО «МАРК»
