Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

• Для управления воздушными  заслонками площадью приблиз. до 1 м².
• Усилие 150 Н.
• Номинальное напряжение 24 В ~/=.
• Управление : плавное регулирование  сигналом 0…10 В =.
• Обратная связь 2…10 В =.
• Длина хода 100 или 200 мм  фиксированная.

Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

• Для управления воздушными  заслонками площадью приблиз. до 1 м².
• Усилие 150 Н.
• Номинальное напряжение 24 В ~/=.
• Управление : плавное регулирование  сигналом 0…10 В =.
• Обратная связь 2…10 В =.
• Длина хода 100 или 200 мм  фиксированная.



Технические характеристики

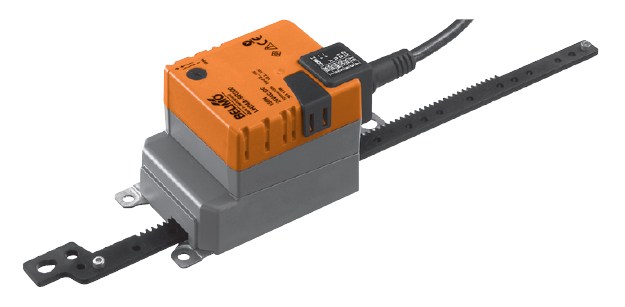

Электропривод BELIMO LH24A-SR100 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение	24 В ~/= 50/60 Гц
Диапазон номинального напряжения	19.2…28.8 В ~/=
Расчетная мощность	3 ВА
Потребляемая мощность: - во время движения - в состоянии покоя	1,5 Вт 0,5 Вт
Соединение Кабель:	1 м , 3 х 0.75 мм ²
Функциональные данные
Усилие	150 Н при номинальном напряжении
Управление: - управляющий сигнал - рабочий диапазон	0…10 В= типовое входное сопротивление 100 кОм 2…10 В = - 0…100 мм
Длина хода	2…10 В = - 0…100 мм
Сигнал обратной связи	2…10 В=, макс 1 мА
Ровность хода	±5%
Направление движения штока	Y= 0 B= Реверсивное, переключателем 1, 0
Время движения:	150 с / 100 мм
Уровень шума	‹ 35 дБ
Безопасность
Класс защиты	III для низких напряжений
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30 ... +50 °C
Температура хранения	–40 ... +80 °C
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	475 гр.





Описание

Принцип действия

Электропривод воздушной заслонки Belimo LH24A-SR100 управляется стандартным управляющим сигналом 0…10 В =. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.

Ручное управление

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке Электропривод воздушной заслонки Белимо LH24A-SR100 редуктор выводится из зацепления)

Высокая функциональная надежность

Привод воздушной заслонки Белимо LH24A-SR100 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo LH24A-SR100 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО LH24A-SR100 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LH24A-SR100 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LH24A-SR100 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

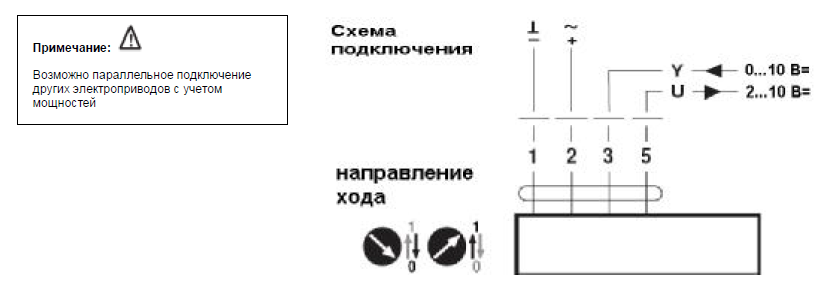

Электрическое подключение

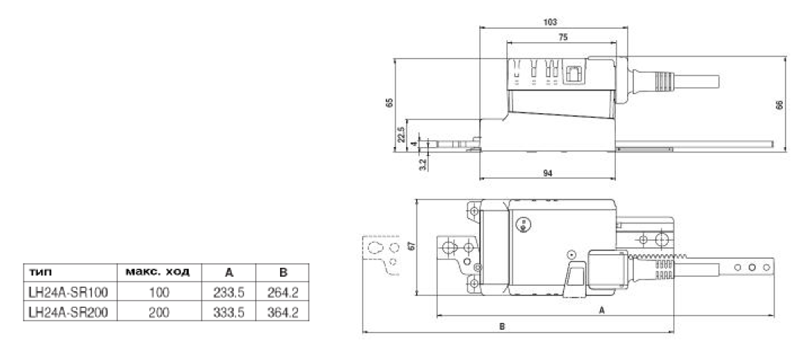

Габаритные размеры



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения	Z-DS1
Стыковочный крепеж	Z-KS2
Механический упор / ограничитель	Z-AS2
Электрические аксессуары
Позиционеры	SGA24, SGF24, SGE24
Цифровой индикатор положения	ZAD24



Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS2) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан . Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10 º , в бок и вверх.



Скачать PDF



Скачать PDF (144 Кбайт)

Сертификат BELIMO (775 Кбайт)



Вы всегда можете купить привод Привод BELIMO LH24A-SR100 Плавного регулирования 0…10 В= ; 24 В BELIMO в компании ООО «МАРК»
