Привод позволяет управлять заслонками в системах кондиционирования.

Электропривод belimo описание:

• Максимально допустимая площадь заслонки 1 м².
• Усилие составляет 150 Н.
• Напряжение номин. от 100 до 240 V~.
• Регулирование осуществляется сигналом от 0 до 10 V =.
• Связь обратная составляет от 2 до 10 V =.
• Ход (длина) 100, 60, 200 mm  (фиксирован).

Привод позволяет управлять заслонками в системах кондиционирования.

Электропривод belimo описание:

• Максимально допустимая площадь заслонки 1 м².
• Усилие составляет 150 Н.
• Напряжение номин. от 100 до 240 V~.
• Регулирование осуществляется сигналом от 0 до 10 V =.
• Связь обратная составляет от 2 до 10 V =.
• Ход (длина) 100, 60, 200 mm  (фиксирован).



Технические характеристики

Электронный привод воздушной заслонки BELIMO LH230ASR60 позволяет регулировать заслонки скольжения в вентиляционных системах.

Электрические характеристики
Напряжение номин.	от 100 до 240 V ~ 50/60 Гц
Номин. напряжение (диапазон)	от 85 до 265 V ~
Мощность расчетная	5 ВА
Мощность потребляемая: Во время вращения Во время покоя	2,5 W 1 W
Подключение кабельное: питание переключение	1 m , 2*0.75 mm ² 1 m , 4*0.75 mm ²
Функциональные характеристики
Усилие (при номин. напряжении)	150 H
Регулирование Сигнал управляющий(сопротивление входное 100 kОм) Диапазон рабочий	от 0 до 10 V=  от 2 до 10 V = - диапазоне от 0 до 60 mm
Ход (длина), фиксирован	60 mm
Сигнал связи обратной	от 2 до 10 V=, max 1 мА
Ход (ровность)	±5%
Движение штока (направление) Y= 0 B=	переключением 1 и 0, реверс.
Продолжительность движения: - LH230ASR60 - LH230ASR100/200	90 cекунд на 60 mm 150 секунд на  100 mm
Шум (уровень)	Макс. 35 дБ
Безопасность
Защита	2 класс, полностью изолировано
Защита корпуса	по протоколу IP54
Температурный режим эксплуатации	от –30 до +50 °C
Температурный режим хранения	от –40 до +80 °C
Уровень влажности	95% относительная, не конденсируется.
Тех. обслуживание	Нет необходимости
Размерные параметры
Размер	указано на след. странице
Масса	0.5 кг



Описание

Принцип функционирования

Открытие привода для заслонки белимо LH230ASR60 происходит до положения, которое ему диктует сигнал в диапазоне 0 -10 V =. Он открывается до положения, продиктованного сигналом. Наблюдать за положением привода можно благодаря измерению напряжения, также это позволяет управлять другими приводами.

Управление вручную

Управление вручную осуществляется за счет кнопки с самовозвратом, нажатие которой выводит редуктор из зацепления.

Надежность устройства

функция автоматической остановки позволяет отказаться от использования конечных выключателей и защищает привод Белимо LH230ASR60 от перегрузки.

Работа без боковой нагрузки

Привод линейный Belimo LH230ASR60 закрепляется к корпусу заслонки с помощью трех винтов. К заслонке скольжения (движущаяся часть клапана) крепится верхняя часть штока.

Belimo электропривод купить, а также запросить стоимость прибора вы можете набрав номер телефона: 8-499-201-22-47

На привод воздушной заслонки belimo цена устанавливается индивидуально для каждого покупателя. Купить привод белимо цена.

Электропривод belimo купить вы можете в ООО "Марк", мы предоставляем гарантию на пять лет со дня покупки на привода belimo купить. Электропривод belimo цена будет сформирована индивидуально.

К приводу прилагается: паспорт товара, инструкция, сертификат соответствия.

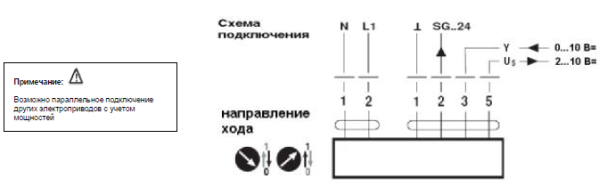

Электрическое подключение





Габаритные размеры



Приспособления и аксессуары

Механическое устройство
Основа вращающаяся (компенсирует боковое напряжение)	Z-DS1
Крепеж боковой	Z-KS2
Упор механический / ограничитель	Z-AS2
Аксессуары электрические
Позиционер	SGA24, SGF24, SGE24
Индикация положения (цифровая)	ZAD24



Указания по установке

Работа без боковой нагрузки

Привод взрывозащищенный белимо закрепляется к корпусу заслонки с помощью трех винтов. К заслонке скольжения (движущаяся часть клапана) крепится верхняя часть штока.

Работа с боковой нагрузкой

К штоку электропровода (верхней части) крепится крепеж стыковой (с резьбой внутренней Z-KS2), на клапан крепится основа вращающаяся Z-DS1.

Затем к вращающейся основе. которая была предварительно установлена, крепится винтом (скрытым) линейный электропривод. После чего крепеж стыковой (предварительно установленный в верхней зоне штока электропривода) присоединяется к заслонке скольжения.

Вращающаяся основа и стыковой крепеж позволяют компенсировать возникшее поперечное усилие. Максимальный угол отклонения устройства от основы соответствует  10 º , по бокам и вверх.



Скачать PDF



Скачать PDF (154 Кбайт)

Сертификат BELIMO (775 Кбайт)



Вы всегда можете купить привод Привод BELIMO LH230ASR60 Плавного регулирования 0..10 В= ; 230 В~ BELIMO в компании ООО «МАРК»
