Электропривод со встроенным конденсатором для управления воздушными заслонками, выполняющими охранные и другие дополнительные функции в системах вентиляции и кондиционирования воздуха зданий и лабораторий.

• Для управления воздушными заслонками площадью приблиз. до 8,0 м².
• Крутящий момент 40 Нм.
• Номинальное напряжение 24 В ~/=.
• Управление: плавное 0…10 В =.
• Сигнал обратной связи 2…10 В =.
• Расчетный срок службы конденсатора 15 лет.

Электропривод со встроенным конденсатором для управления воздушными заслонками, выполняющими охранные и другие дополнительные функции в системах вентиляции и кондиционирования воздуха зданий и лабораторий.

• Для управления воздушными заслонками площадью приблиз. до 8,0 м².
• Крутящий момент 40 Нм.
• Номинальное напряжение 24 В ~/=.
• Управление: плавное 0…10 В =.
• Сигнал обратной связи 2…10 В =.
• Расчетный срок службы конденсатора 15 лет.

Технические характеристики

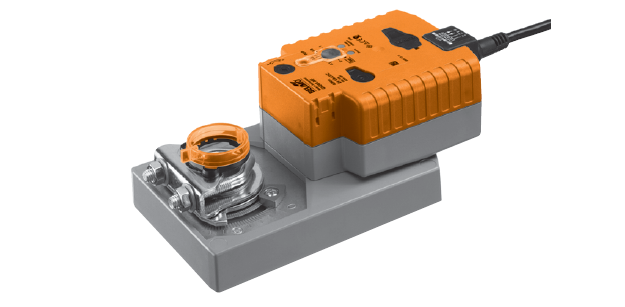

Электропривод BELIMO GK24A-SR со встроенным конденсатором для управления предназначен воздушными заслонками, выполняющими охранные и другие дополнительные функции в системах вентиляции и кондиционирования воздуха зданий и лабораторий.

Электрические параметры
Номинальное напряжение	24 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения	19,2...28,8 В ~ / 21,6 ...28,8 В=
Расчетная мощность	21 ВА (I макс 20 А при 5 мс)
Потребляемая мощность: во время вращения в состоянии покоя	11 Вт 3 Вт
Соединение: питание	Кабель: 1 м, 4 × 0,75 мм
Параллельное управление	Возможно (с учетом характеристик)
Функциональные данные
Крутящий момент	≥ 40 Нм
Удерживающий момент	≥ 40 Нм
Управление: Управляющий сигнал Y Рабочий диапазон	0...10 В=, типовое входное сопротивление 100 кОм 2...10 В=
Сигнал обратной связи (измеряемое напряжение U)	2...10 В= , Макс 0.5 мА
Установка аварийного положения (POP)	0...100%, настраивается (POP поворотный переключатель) от максимального угла поворота
Время замыкания при обрыве питания	2 с
Точность позиционирования	±5%
Направление вращения: Двигатель Переход в точку аварийного срабатывания	Реверсивное, выбирается переключателем Реверсивное, выбирается переключателем 0...100%
Направление вращения	Y= 0 В По положению переключателя 1 или 0 соответственно
Ручное управление	Редуктор выводится из зацепления при помощи кнопки
Угол поворота	Макс. 95° (может быть ограничен с любой стороны c помощью встроенного механического упора)
Время поворота: двигатель переход в точку аварийного срабатывания	150 с / 90° 35 с при 0...+50°С
Уровень шума: двигатель переход в точку аварийного срабатывания	≤ 53 дБ при времени срабатывания 90 с ≤ 52 дБ при времени срабатывания 150 с ≤ 61 дБ
Индикация положения	Механическая, съемная
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54
Температура окружающей cреды	–30° ... +50 °C
Температура хранения	–40° ... +80 °C
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	1800 г



Описание

Принцип действия

Belimo GK24A-SR поворотный привод Белимо перемещается в заданное положение, одновременно с этим заряжается встроенный конденсатор (откр/закр). При прекращении подачи питания заслонка перемещается в предустановленное охранное положение за счет энергии, запасенной в конденсаторе. Привод управляется стандартным сигналом
0…10 В=, которым устанавливается необходимое положение привода. Сигнал обратной связи определяет положение привода 0…100%.

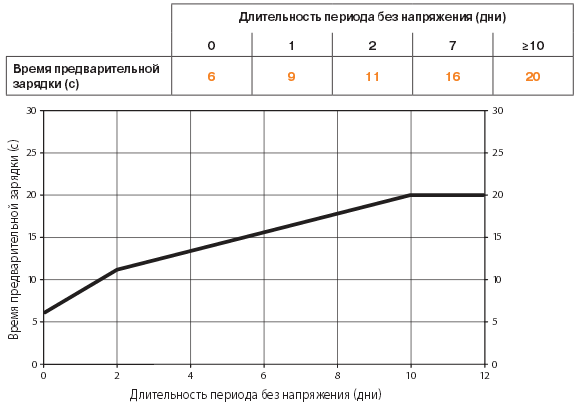

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтоб при отключении питания привод повернет заслонку из текущего положения в предустановленное охранное положение.

Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.





Условия поставки (конденсатор)

Электропривод Belimo GK24A-SR поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора определенного уровня) необходимое время предварительной зарядки составляет 20 сек.

Простая установка

Электропривод воздушной заслонки Belimo GK24A-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Высокая функциональная надежность

Электропривод воздушной заслонки Белимо GK24A-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Ручное управление

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Первоначальное положение / Старт

Универсальный захват привода установлен на заводе-изготовителе на 0°. При подаче питания привод занимает выбранное положение.

Купить привод БЕЛИМО GK24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GK24A-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO GK24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

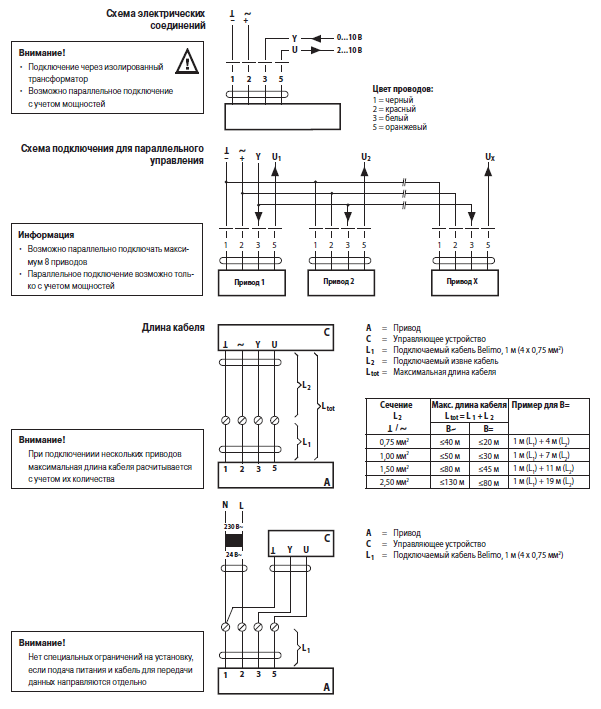

Электрическое подключение

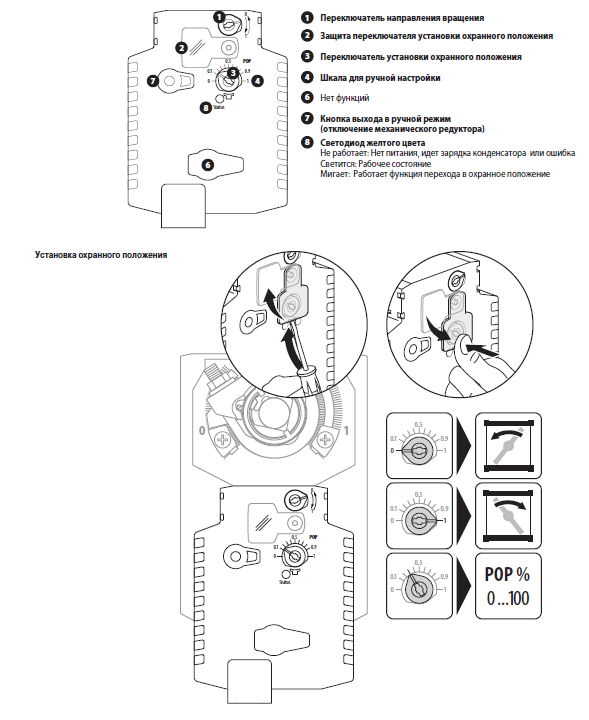

Органы управления и индексации

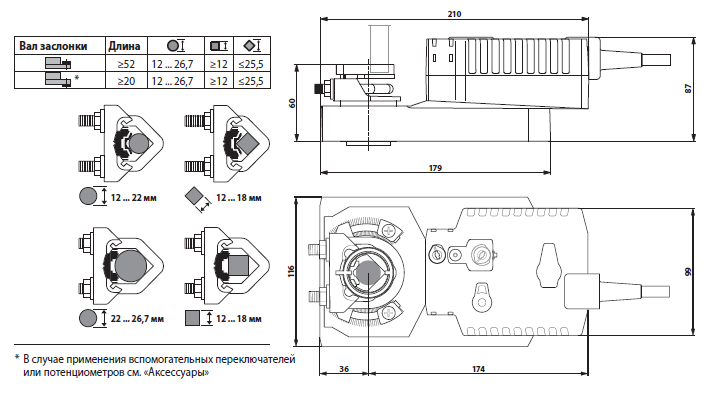

Габаритные размеры, мм
