Привод BELIMO TF24-SR 0…10 В=

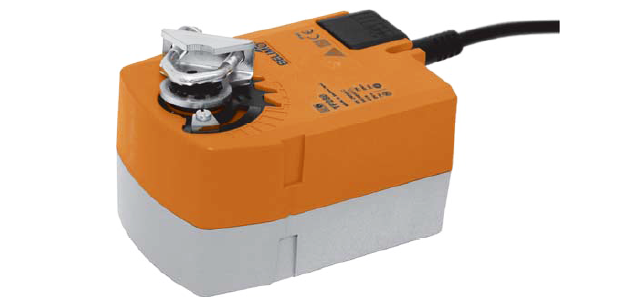

Электроприводы с охранной функцией с пружинным возвратом TF24-SR Плавного регулирования 0…10 В=

Электропривод c плавной регулировкой для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,5 м2.
  • Крутящий момент 2,5 Нм.
  • Номинальное напряжение 24 В~/=.
  • Управление : 0…10 B=.
  • Обратная связь 2…10 В=.

Электропривод c плавной регулировкой для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,5 м2.
  • Крутящий момент 2,5 Нм.
  • Номинальное напряжение 24 В~/=.
  • Управление : 0…10 B=.
  • Обратная связь 2…10 В=.

Технические характеристики

Электропривод BELIMO TF24-SR предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).


Электрические параметры
Номинальное напряжение 24 В~ 50/60 Гц, 24 В=
Диапазон номинального напряжения 19,2…28,8 В~
21,6…26,4 В=
Расчетная мощность 4 ВА
Потребляемая мощность:
Во время вращения
В состоянии покоя

2,5 Вт
1 Вт
Соединительный кабель Длина 1 м , 4 х 0,75 мм2
Управляющий сигнал 0…10 В= при входном сопротивлении 100 кОм
Рабочий диапазон 2…10 В=
Напряжение обр. связи U 2…10 В= (макс. 0,5 мА)
Функциональные данные
Крутящий момент:
двигатель
пружина

Мин. 2,5 Нм при номинальном напряжении
Мин. 2,5 Нм
Направление вращения
двигатель
пружина

Выбирается переключателем
Выбирается установкой L/R
Угол поворота Макс. 95°, (ограничение 37 ...100% c помощью механического упора)
Время поворота:
двигатель
пружина
‹150 с / 90°
‹25 с / 90°
Уровень шума: двигатель Макс. 35 дБ
Безопасность
Класс защиты III (для низких напряжений)
Степень защиты корпуса IP42
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +80 °C
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес ≈ 600 г



Описание

Принцип действия

При перемещении привода воздушной заслонки Белимо TF24-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Простая установка

Электропривод воздушной заслонки Belimo TF24-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Высокая функциональная надежность

Электропривод воздушной заслонки Белимо TF24-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Электрические приспособления

Belimo TF24-SR поворотный привод Белимо. SG…24 позиционеры.

Купить привод БЕЛИМО TF24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TF24-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO TF24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

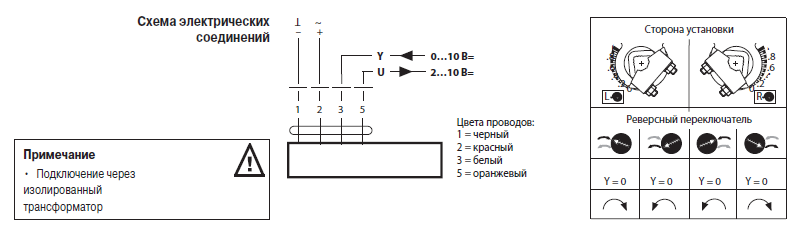

Электрическое подключение

 Электрическое подключение TF24-SR

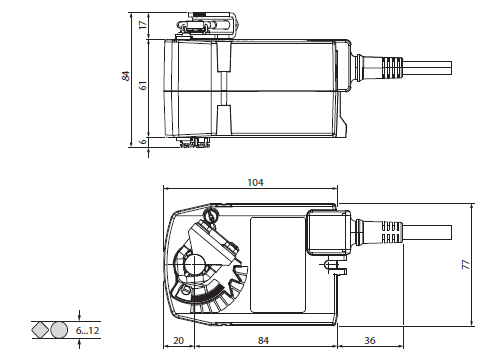

Габаритные размеры

Габаритные размеры TF24-SR
