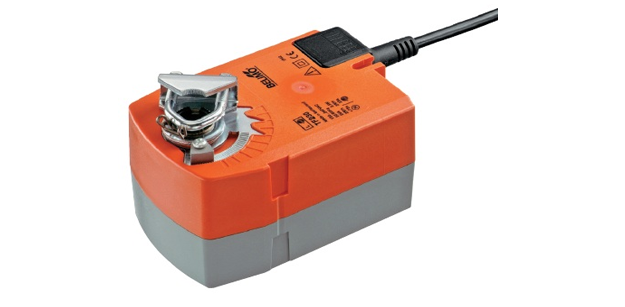

Электропривод Belimo TF24-3 с пружинным возвратным механизмом. Применяется в системах обработки и подготовки воздуха в технических зданиях и сооружениях для управления воздушными заслонками, выполняющими защитные функции (например, защита от дыма и замораживания). Подходит для заслонок площадью не более 0,5 кв.м.

• Электрическое напряжение - АС 24 В
• Крутящий момент двигателя - 2,5 Нм
• 3-позиционное управление

Электропривод Belimo TF24-3 с пружинным возвратным механизмом. Применяется в системах обработки и подготовки воздуха в технических зданиях и сооружениях для управления воздушными заслонками, выполняющими защитные функции (например, защита от дыма и замораживания). Подходит для заслонок площадью не более 0,5 кв.м.

• Электрическое напряжение - АС 24 В
• Крутящий момент двигателя - 2,5 Нм
• 3-позиционное управление

Технические характеристики

Подключение к электропитанию
Электрическое напряжение	АС 24 В
Интервал напряжения	АС 19,2 - 28,8 В
Частота переменного тока	50/60 Гц
Потребление мощностей при:	Калибровке - 4 ВА  Работе - 2,5 Вт Покое - 1 Вт
Подключение к источнику питания	При помощи кабеля L = 100 см, 4 x 0,75 мм2
Функциональность
Крутящий момент (минимальный)	Двигатель - 2,5 Нм  Возвратный пружинный механизм - 2,5 Нм
Направление движения двигателя	Задается переключателем Вправо/Влево
Направление движения пружинного механизма	Может быть задано установкой Влево/Вправо
Допустимый поворот	Макс. угол 95°. Угол ограничивается от 37 до 100% при помощи упоров с обеих сторон корпуса (механические)
Время работы двигателя	150 сек (при угле 90°)
Время срабатывания аварийного функции	Не более 25 сек (при угле 90°)
Предельно допустимый шум двигателя	Не более 35 дБ
Индикатор позиций	Механический
Срок службы	Не менее 60 тыс. переходов в защитное положение
Безопасность эксплуатации
Класс защиты от поражения током	3-ий класс (только низкие U)
Защита корпуса от повреждения	IP42 протокол
ЭМС	Директива 2004/108/EC
Степень загрязнения среды	3-ая степень
t внешней среды при работе	От –30°С до +50°C
t хранения вне работы	От –40°С до +80°C
Влажность воздуха	Относит. 95%, без конденсации
Сервисная поддержка	Не предусмотрена
Масса устройства	Примерно 0,6 кг



Описание

Действие привода и управление

Управление электроприводом Belimo TF24-3 осуществляется по 3-позиционной схеме.

Одновременно с перемещением электроприводом защитной заслонки в рабочее положение происходит натяжение возвратного пружинного механизма. В случае аварийного отключения электропитания пружина переместит заслонку в ее базовую защитную позицию.

Процесс монтирования

В базовую комплектацию устройства входит универсальный крепежный захват, при помощи которого электропривод Belimo TF24-3 монтируется на вал заслонки. Также для предотвращения произвольного поворота электропривода на заслонке в процессе эксплуатации он закрепляется фиксатором.

Высокая степень защиты от перегрузок

Электропривод Belimo TF24-3 автоматически прекращает работу сразу после прохождения финальных позиций. Это позволяет не использовать концевые выключатели и обеспечивает максимальную степень защиты от перегрузок при эксплуатации.

Для заказа электропривода Belimo TF24-3, а также уточнения цены и другой интересующей информации звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии электропривода Belimo TF24-3 обсуждаются персонально.

Техническая документация и сертификат соответствия прилагаются. Гарантия на устройство Belimo TF24-3 - 5 лет.

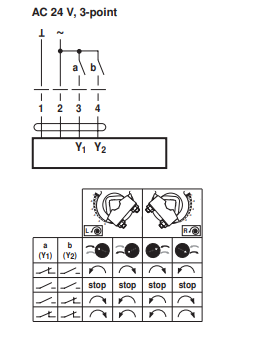

Электрическое подключение

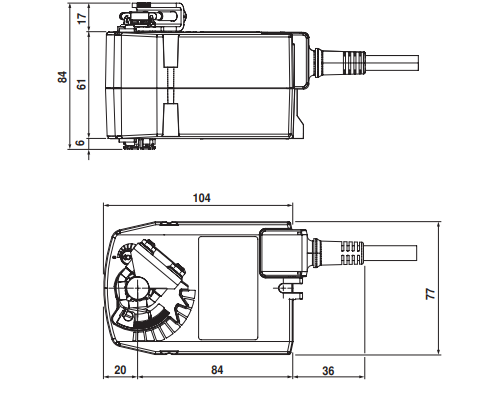

Габаритные размеры
