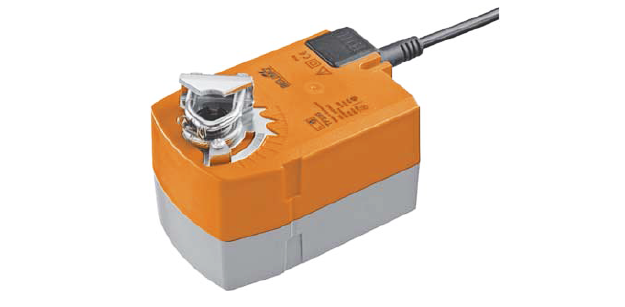

Привод BELIMO TF230 Откр/закр 230В ~

Электроприводы с охранной функцией с пружинным возвратом  TF230 (TF230-S) Откр/закр 230В ~

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,5 м2.
  • Крутящий момент 2,5 Нм.
  • Номинальное напряжение 230 В~.
  • Управление: открыто/закрыто.
  • Встроенный вспомогательный переключатель (для TF230-S).

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,5 м2.
  • Крутящий момент 2,5 Нм.
  • Номинальное напряжение 230 В~.
  • Управление: открыто/закрыто.
  • Встроенный вспомогательный переключатель (для TF230-S).

Технические характеристики

Электропривод BELIMO ТF230 предназначен для управления воздушными заслонками, выполняет охранными функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

Электрические параметры
Номинальное напряжение 230В~, 50/60 Гц
Диапазон номинального напряжения 85 ... 265 В~
Расчетная мощность 5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

2,5 Вт
1,5 Вт
Соединение:
питание
вспомогательный переключатель
Кабель
1 м, 2 x 0,75 мм2
1 м, 3 x 0,75 мм2 (для TF230-S)
Функциональные данные
Крутящий момент:
двигатель
пружина

Мин. 2,5 Нм при номинальном напряжении
Мин. 2,5 Нм
Направление вращения Выбирается установкой L/R
Угол поворота Макс. 95°
Время поворота:
двигатель
пружина
‹ 75 с / 90°
‹ 25 с / 90°
Уровень шума:
двигатель
пружина

Макс. 50 дБ
≈ 62 дБ
Индикация положения Механический указатель
Безопасность
Класс защиты II (все изолировано))
Степень защиты корпуса IP42
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес ≈ 650 г





Описание

Принцип действия

При перемещении привода Привод воздушной заслонки Белимо ТF230 в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Простая установка

Электропривод воздушной заслонки Belimo TF230 устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Высокая функциональная надежность

Электропривод воздушной заслонки Белимо TF230 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Belimo TF230 поворотный привод Белимо. Гибкая система сигнализации с настраиваемым вспомогательным переключателем 0…100% (только для TF230-S).

Купить привод БЕЛИМО TF230 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TF230 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO TF230 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

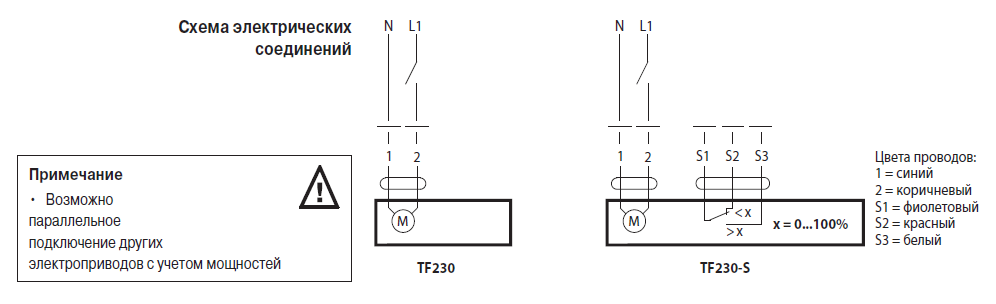

Электрическое подключение

 Электрическое подключение TF230

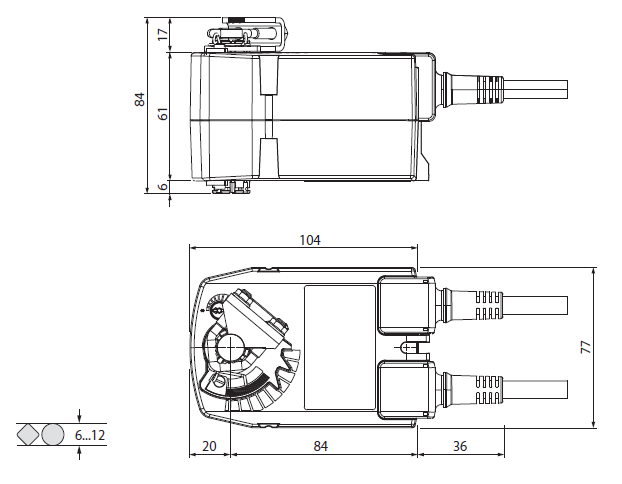

Габаритные размеры

Габаритные размеры TF230
