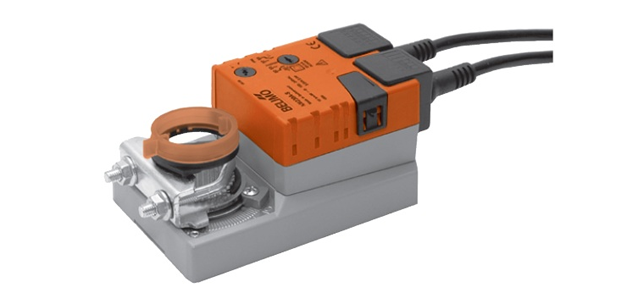

Электропривод Belimo NM24AP5 используется в системах обработки и подготовки воздуха в зданиях и сооружениях. Привод регулирует открытие воздушных заслонок площадью поверхности до 2 кв.м. С интегрированным потенциометром обратной связи.

• Вращательный момент двигателя – 10 Нм
• Напряжение электрическое – АС/DC 24 В
• Принцип управления: Открыто-Закрыто; 3-позиционная схема

Электропривод Belimo NM24AP5 используется в системах обработки и подготовки воздуха в зданиях и сооружениях. Привод регулирует открытие воздушных заслонок площадью поверхности до 2 кв.м. С интегрированным потенциометром обратной связи.

• Вращательный момент двигателя – 10 Нм
• Напряжение электрическое – АС/DC 24 В
• Принцип управления: Открыто-Закрыто; 3-позиционная схема

Технические характеристики

Параметры подключения к электричеству
Напряжение электрич. номинал.	АС 24 В
Частота тока	50/60 Гц
Интервал напряжения	АС/DC 19,2 – 28,8 В
Потребление мощности	3,5 ВА – в процессе калибровки (расчетный параметр) 1,5 Вт – в процессе эксплуатации 0,2 Вт – вне работы
Потенциометр обратной связи	+/- 5%, 5 кОм, 1 Вт
Способ подключения (источник питания/потенциометр)	С помощью кабеля, 100 см, 3 x 0,75 мм²
Параллельное подключение нескольких приводов	Возможно, с учетом мощностей
Функциональные параметры
Вращательный момент двигателя (миним. значение)	10 Нм
Направление движения двигателя	Настраивается переключателем 0 (против часовой стрелки) /1 (по часовой стрелке)
Управление вручную	Возможно. Активируется после нажатия кнопки для вывода редуктора из зацепления, фиксируется
Допустимый угол поворота	Макс. 95°. Угол настраивается за счет концевых упоров с обеих сторон корпуса
Продолжительность работы	150 сек при 90°
Максимальный шум двигателя при работе	35 дБ
Индикатор позиций	Съемный указатель, механический
Параметры безопасной эксплуатации
Класс защиты от тока	3-й, экстра-низкие напряжения
Защита корпуса	Протоколы IP54, NEMA 2
Электромагнитная совместимость	Директива 2004/108/EC
Unom импульса	0,8 кВ
Степень защиты окруж. среды	3-я
t в процессе эксплуатации	-30°C … +50°C
t хранения привода	-40°C … +80°C
Влажность воздуха относит.	95%, не конденсируется
Сервисная поддержка	Не предусмотрена
Масса устройства	840 гр





Описание

Монтаж привода на заслонку

Электропривод Belimo NM24AP5 монтируется на заслонку за счет универсального захвата (поставляется вместе с устройством). А для предотвращения вращения корпуса привода во время работы он закрепляется фиксатором.

Ручной режим управления

Предусмотрено управление электроприводом Belimo NM24AP5 вручную. Для активации режима необходимо нажать кнопку на корпусе – редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка остается нажатой. Можно зафиксировать привод в любом положении.

Надежность эксплуатации

Электропривод Belimo NM24AP5 автоматически прекращает работу после достижения заданных финальных позиций. Это обеспечивает надежную защиту от перегрузок и надежность функционирования даже без использования концевых выключателей.

Обратная связь о положении привода U5

Привод Belimo NM24AP5 оснащен встроенным потенциометром обратной связи (от 0 до 100%).

Для уточнения цены устройства и заказа электропривода Belimo NM24AP5 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на привод Belimo NM24AP5 обсуждаются персонально.

Гарантия на электропривод Belimo NM24AP5 – 5 лет со дня покупки. К устройству прилагаются техническая документация и сертификат соответствия.

Электрическое подключение





Габаритные размеры







Скачать PDF



Скачать PDF ( Кбайт)

Сертификат BELIMO (775 Кбайт)
