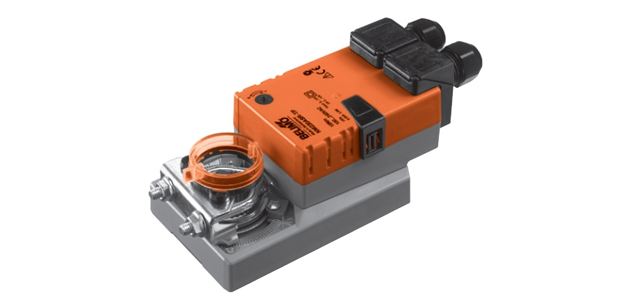

Электрический привод Belimo NM24A-S-TP устанавливается на заслонки в системах обработки и подготовки воздуха в строительных сооружениях и зданиях. С интегрированным вспомогательным переключателем.

• Максимальная площадь заслонки - 2 кв.м
• Вращательный момент – 10 Нм
• Напряжение электрическое (U) - АС/DC 24 В
• Управление: 3-позиционная схема либо принцип "Открыто-Закрыто"

Электрический привод Belimo NM24A-S-TP устанавливается на заслонки в системах обработки и подготовки воздуха в строительных сооружениях и зданиях. С интегрированным вспомогательным переключателем.

• Максимальная площадь заслонки - 2 кв.м
• Вращательный момент – 10 Нм
• Напряжение электрическое (U) - АС/DC 24 В
• Управление: 3-позиционная схема либо принцип "Открыто-Закрыто"

Технические характеристики



Подключение к электричеству
U	АС/DC 24 В
Частота тока	50/60 Гц
Интервал U	АС/DС 19,2-28,8 В
Потребление N для калибровки (расчет)	3,5 ВА
Потребление N в процессе работы	1,5 Вт
Потребление N в покое	0,2 Вт
Способ подключения к питанию/вспомог. переключателя	Клеммы 4 мм2 (3-жильный кабель 4-10 мм)
Характеристики переключателя	1 x SPDT, 0...100%, I в интервале от 1 мА до 3 А (0,5 А индуктивный), U = AC 250 В
Параллельное подключение нескольких приводов	Предусмотрено (нужно учитывать мощности)
Функциональность устройства
Вращательный момент	10 Нм
Направление движения двигателя	Задается переключателем 0 (поворот по часовой стрелке) / 1 (поворот по часовой стрелке)
Режим управления вручную	Предусмотрен. Для активации режима нажать на кнопку на корпусе. Может быть зафиксирована
Допустимый поворот привода	Макс. угол = 95°. Ограничивается и настраивается упорами с обеих сторон
Продолжительность работы	150 сек при угле 90°
Шум от работы двигателя	Макс. 35 дБ
Индикатор позиции привода	Указатель механич. (может быть снят)
Безопасность эксплуатации
Защита от поражения током	2-й класс (полная изоляция)
Защита корпуса от повреждения	Протокол IP54, NEMA 2
ЭМС	Директива 2004/108/EC
Импульсное U двигателя / переключателей	0,8 кВ / 2,5 кВ
Степень загрязнения окруж. среды	3-ая
Температурный диапазон	Внешняя среда: от –30°C до +50°C Хранение: от –40°C до +80°C
Влажность воздуха отн.	Макс. 95%, не конденсируется
Сервисное обслуживание	Не предусмотрена
Масса устройства	760 грамм

 Условные обозначения:  U - электрическое напряжение; N - мощность; I - сила тока



Описание

Принцип функционирования

Работа электропривода Belimo NM24A-S-TP регулируется 2-мя способами: по 3-позиционной схеме либо по принципу "Открыто-Закрыто".

Монтирование привода на заслонку

Монтаж электропривода Belimo NM24A-S-TP на заслонку осуществляется при помощи универсального крепежного зажима (входит в базовую комплектацию). Также для предотвращения вращения корпуса привода на заслонке в комплект входит фиксатор, стабилизирующий привод.

Режим управления вручную

Электроприводом Belimo NM24A-S-TP предусмотрено также управление вручную. Для этого необходимо нажать специальную кнопку на корпусе устройства. На все время пока кнопка нажата либо заблокирована, зубчатый редуктор будет выведен из зацепленного положения.

Допустимый поворот привода

Максимальный угол поворота электропривода Belimo NM24A-S-TP равен 95°, ограничен с упорами с двух сторон корпуса.

Надежность эксплуатации

За счет того, что электропривод Belimo NM24A-S-TP автоматически останавливает работу после прохождения заданных финальных позиций, он надежно защищен от перегрузок в процессе эксплуатации. Концевые выключатели не требуются.

Гибкая сигнализационная система

Привод Belimo NM24A-S-TP оснащен встроенным переключателем, который сигнализирует о текущем положении привода (0-100%).

Уточнить стоимость электропривода Belimo NM24A-S-TP и оформить заказ на покупку устройства можно по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен на изделие Belimo NM24A-SR-F, обсуждается индивидуально.

Гарантия на электропривод Belimo NM24A-S-TP – 5 лет со дня покупки. Техническая документация и сертификат соответствия прилагаются.

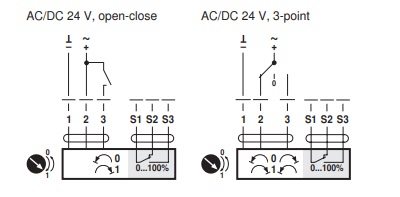

Электрическое подключение

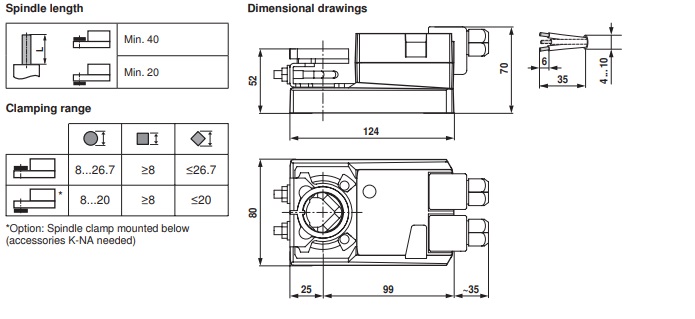

Габаритные размеры
