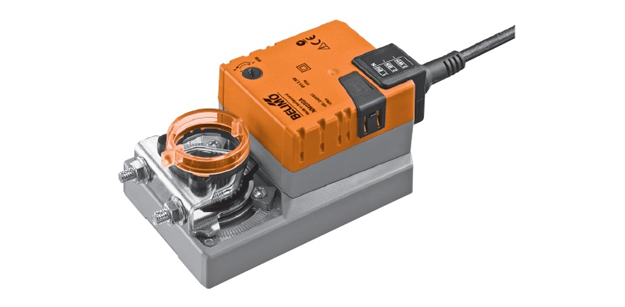

Привод BELIMO NM230A-F

Привод BELIMO NM230A-F

 Электронный привод с ручным управлением при помощи кнопки с функцией самовозврата, IP54. Позволяет управлять заслонками в вентиляционных системах помещений.

  • Площадь заслонки должна быть не более 2 м2
  • момент крутящий 10 Nm
  • Напряжение (номин.) от 100 до 240 V~
  • Управление устройством: открыть, закрыть или трехпозиционное
  • Переключатель вспомогательный: встроен (для NM230А-S)



 Электронный привод с ручным управлением при помощи кнопки с функцией самовозврата, IP54. Позволяет управлять заслонками в вентиляционных системах помещений.

  • Площадь заслонки должна быть не более 2 м2
  • момент крутящий 10 Nm
  • Напряжение (номин.) от 100 до 240 V~
  • Управление устройством: открыть, закрыть или трехпозиционное
  • Переключатель вспомогательный: встроен (для NM230А-S)



Технические характеристики

Электрические данные
Напряжение (номин.) от 100 до 240V~, 50/60 Гц
Напряжение диапазон (номин.) от 85 до 265 V~
Мощность расчетная 5,5 ВА (NM230A) 6 ВА (NM230A-S)
Расход
Вращение
Покой

2,5 W (в условиях номин. крутящего момента)
0,6 W
Переключатель (вспомогательный, настраиваемый от 0 до 100%)  один однополосной, от 1 мА до 3 (0,5) А, 250 V~ (для NM230A-S)

Соединение(кабельное)

Двигатель
Вспом. переключатель

1 m, 3*0,75 mm2
для NM230A-S: 1 m, 3*0,75 mm2
Функциональные характеристики
Номинальный крутящий момент Минимальный 10 Nm (в условиях номин. напряжения)
Вращение (направление) Определяется переключателем 1 и 0, реверсивное
Управление ручное Осуществляется путем нажатия кнопки, которая выводит редуктор из зацепления, ручная блокировка
Угол поворота Максимальный 95° , возможность настройки угла с помощью упоров (механических)
Продолжительность поворота 150 секунд
Шум (уровень) Максимум 35 дБ
Индикатор положения устройства Указатель механический (снимается)
Безопасность
Защита II класс (полностью изолировано)
протокол защиты корпуса IP54 (вне зависимости от положения установки)
Температурный режим эксплуатации от –30 до +50 °C
Температурный режим хранения от –40 до +80 °C
Уровень влажности 95% относительная., не конденсируется (EN 60730-1)
Тех. обслуживание Нет необходимости
Размерные параметры
Размеры указаны на следующей странице
Масса 0,75 кг (NM230A) 0,85 кг (NM230A-S)



Описание

Способ установки
Установка осуществляется на вал заслонки с помощью захвата, что значительно упрощает процесс установки. В комплект входит фыиксатор, который предотвращает вращение прибора.

Принципы ручного управления
Ручное управление реализуется за счет кнопки с самовозвратом, нажатие которой провоцирует вывод редуктора из зацепления.


Настройка угла поворота
Настраивается с помощью механических упоров.

Надежность устройства
Функция автоматической остановки защищает электронный привод от перегрузки, а также позволяет отказаться от конечных выключателей.


Сигнализационная система
Гибкая сигнализационная система настраивается в диапазоне от 0 до 100% при помощи настраиваемого переключателя.

Купить БЕЛИМО NM230A-F, запросить на  белимо nm230a цену вы можете по телефону: 8 (499) 201-22-47

При оптовой покупке электропривод belimo nm230a цена устанавливается индивидуально для каждого покупателя с учетом скидки.

В ООО "Марк" на belimo nm230a цена устанавливается во время переговоров с каждым клиентом.

На BELIMO NM230A-F установлена гарантия сроком 5 лет с момента покупки. Вместе с устройством мы предоставим вам паспорт устройства и сертификат соответствия.

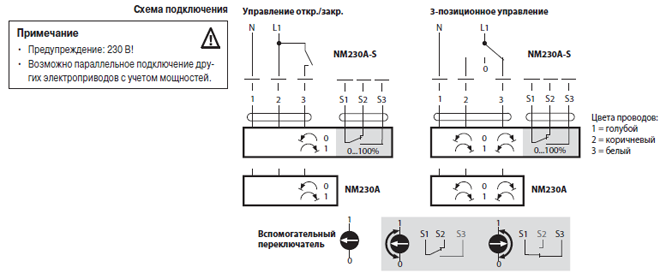

Электрическое подключение

 Электрическое подключение NM230A-F

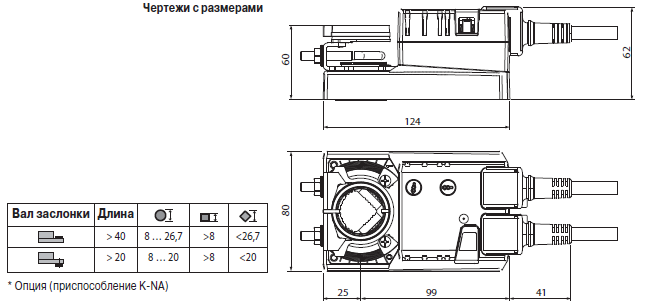

Габаритные размеры

Габаритные размеры NM230A-F





Скачать PDF



Скачать PDF (296 Кбайт)

Сертификат BELIMO (775 Кбайт)
