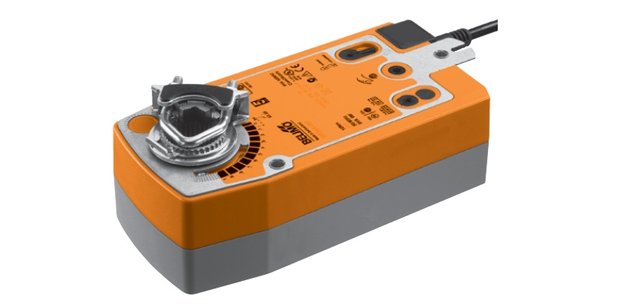

Электропривод Belimo NFA для регулирования работы заслонок в системах обработки воздуха в помещениях. Поверхность заслонок не более 2 кв.м. Электропривод оснащен возвратной пружиной.

• Вращательный момент – 10 Нм
• Напряжение ном. (U_nom) – от 24 до 240 В (перемен. ток); от 24 до 125 В (постоян. ток)
• 2-проводное управление (Открыто-Закрыто)

Электропривод Belimo NFA для регулирования работы заслонок в системах обработки воздуха в помещениях. Поверхность заслонок не более 2 кв.м. Электропривод оснащен возвратной пружиной.

• Вращательный момент – 10 Нм
• Напряжение ном. (U_nom) – от 24 до 240 В (перемен. ток); от 24 до 125 В (постоян. ток)
• 2-проводное управление (Открыто-Закрыто)

Технические характеристики



Электро-характеристики
Unom	От 24 до 240 В (перемен. ток); от 24 до 125 В (постоян. ток)
Интервал Unom	От 19,2 до 264 В (перемен. ток); от 21,6 до 137,5 В (постоян. ток)
Частота тока	50/60 Гц
Мощности (N)	9,5 ВА – расчетное значение при калибровке 6 Вт – потребление N во время работы 2,5 Вт – потребление N вне работы
Подключение к источнику питания	Кабельное. Длина кабеля 100 см, 2 x 0,75 мм²
Характеристики функциональности
Вращательный момент двигателя и пружины	10 Нм (миним. значение)
Вращение привода	Направление настраивается Right / Left (против/по часовой стрелке) переключателем
Режим ручного управления	Предусмотрен. С помощью ручного ключа, опция блокировки
Допустимый угол поворота	Макс. 95°, настраивается и ограничивается упорам, начиная с 33%, шаг 2,5%
Период срабатывания	Двигатель: 75 сек, при 90° Пружина: от 20 до 60 сек, в зависимости от температуры (-30°С … +50°С)
Допустимый шум при работе	Макс. 45 дБ
Индикатор позиции привода	Механический
Характеристики безопасности
Класс защиты от тока	2-й - полная изоляция
Защита корпуса	По протоколу IP54
t окр. воздуха при эксплуатации	От -30°C до +50°C
t при хранении привода	От -40°C до +80°C
Сервисная поддержка	Нет
Вес устройства	2,1 кг



Описание

Принцип функционирования

Электропривод Belimo NFA возможно эксплуатировать в интервалах постоянного (24-240 В) и переменного тока (24-125 В) за счет универсального блока питания. При начале эксплуатации привода и его перемещении в положение работы происходит взвод пружины. В случае экстренного отключения питания она вернет заслонку в защитную позицию.

Процесс монтажа привода

Электропривод Belimo NFA монтируется на заслонку за счет захвата, входящего в базовую комплектацию. Для предотвращения произвольного вращения привода он закрепляется фиксатором.

Надежность эксплуатации

Благодаря тому, что в приводе Belimo NFA реализована опция автоматического отключения после прохождения финальных позиций, обеспечивается надежность функционирования и высокая степень защиты от перегрузки в процессе работы.

Управление вручную

В комплекте с приводом Belimo NFA поставляется ручной ключ для режима ручного управления. Ключ позволяет заблокировать электропривод в любой позиции. Снятие блокировки либо после подачи питания, либо вручную.

Вы можете купить электропривод Belimo NFA, а также узнать всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод обсуждаются Belimo NFA в индивидуальном порядке.

Гарантия на электропривод Belimo NFA – 5 лет со дня приобретения. Технический паспорт и сертификат соответствия прилагаются к устройству.

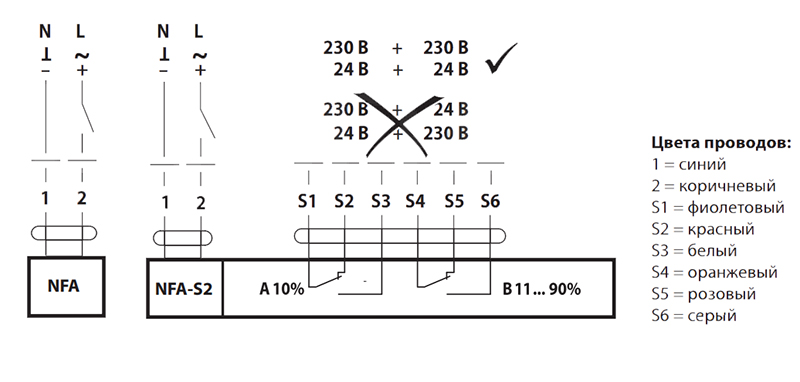

Электрическое подключение

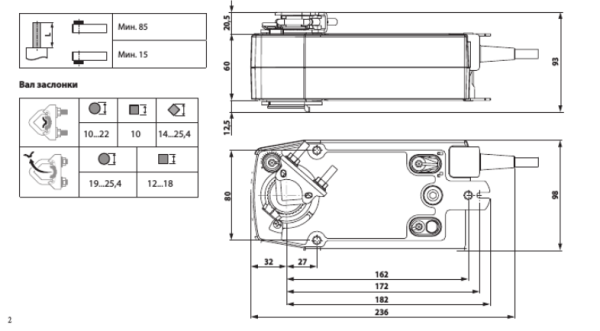

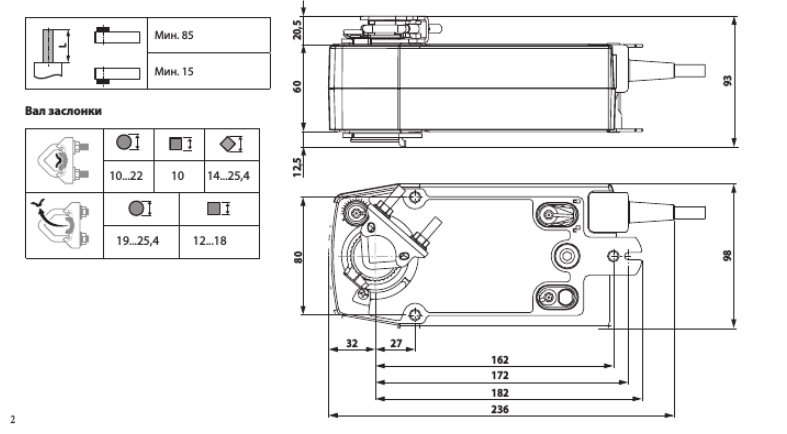

Габаритные размеры
