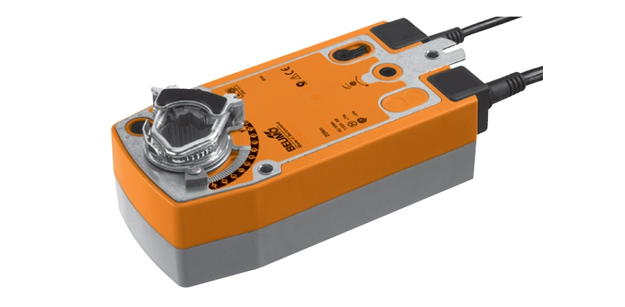

Электропривод Belimo NF24A-SZ-S2 для работы в системах подготовки воздуха в зданиях. Привод управляет открытием охранных заслонок до 2 кв.м. С доп. переключателями и возвратной пружиной.

• Вращающий момент - 10 Нм (при U_nom)
• U_nom – 24 В
• Управление: аналоговый сигнал от 0 до 10 В

Электропривод Belimo NF24A-SZ-S2 для работы в системах подготовки воздуха в зданиях. Привод управляет открытием охранных заслонок до 2 кв.м. С доп. переключателями и возвратной пружиной.

• Вращающий момент - 10 Нм (при U_nom)
• U_nom – 24 В
• Управление: аналоговый сигнал от 0 до 10 В

Технические характеристики



Электричество
Значение Unom; частота переменного тока	AC/DC 24 В; 50/60 Гц
Интервал Unom	АС 19,2 - 28,8 В~ / ВС 21,6 - 28,8 В=
Мощность (N)	5,5 ВА – расчет 3,5 Вт – работа (при 10 Нм) 2,5 Вт – вне работы
Доп. переключатели (2 шт.)	1-полюсные, с 2-ым переключением I = 1 мА … 3 (0,5) А, 250 ВВ
Присоединение	Кабельное Двигатель: 100 см, 4 х 0,75 мм2 Доп. переключатели: 100 см, 6 х 0,75 мм2
Функциональность
Вращающий момент двигателя и пружины	10 Нм (для двигателя и пружины)
Управление	Управляющий сигнал Y: 0 – 10 В, при R входа = 100 Ом Интервал работы Y: 0,5 – 10 В Обратный сигнал U: 0,5 – 10 В, при I макс. 0,5 А
Погрешность хода	+/- 5%
Поворот	Реверсивное направление, задается L/R установкой
Управление вручную	Есть, с помощью ключа
Угол вращения	Макс. 95°. Нужный угол настраивается механическими упорами
Время срабатывания	Двигатель: ≤ 2,5 мин (0 – 10 Нм) Пружина: ≤ 20 с (-20°С … +50°С); max 1 мин при t -30°С
Шум при работе	Двигатель: ≤ 40 дБ Пружина: ≤62 дБ
Контроль позиции	Указатель механический
Безопасность
Защита от тока / корпуса	Класс III (небольшое U) / IP54
Импульсное U	0,8 кВ
t окруж. среды	-30°C … +50°C
t в нерабочем состоянии	–40°C … +80°C
Относ. влажность	95%, без конденсации
Тех. поддержка	Нет
Масса	Прим. 2 кг



Описание

Принцип работы

Электропривод Belimo NF24A-SZ-S2 управляется стандартным сигналом от 0 до 10 В, перемещая заслонку в рабочее положение и одновременно с этим взводя пружину. В случае аварии и прекращении подачи питания пружина вернет заслонку в охранное положение.

Ручное управление приводом Belimo NF24A-SZ-S2 осуществляется ручным рычагом (идет в комплекте), который блокирует привод в любой позиции. При возобновлении подачи тока электропривод выходит из ручного управления (возможно также вручную снять блокировку).

Установка

Для установки привода Belimo NF24A-SZ-S2 на заслонку применяется специальный захват. Чтобы не допустить произвольного поворота привода, предусмотрен фиксатор, который надежно закрепляет привод.

Надежность работы

Благодаря опции автоматической остановки в финальных позициях привод Belimo NF24A-SZ-S2 надежно защищен он возможных перегрузок.

Сигнализационная система

В конструкции Belimo NF24A-SZ-S2 предусмотрены 2 выключателя для сигнализации положений: фиксированный на 10% и настраиваемый от 10 до 90%.

Чтобы узнать стоимость и заказать электропривод Belimo NF24A-SZ-S2, Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается в индивидуальном порядке.

На электропривод Belimo NF24A-SZ-S2 действует гарантия 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.
