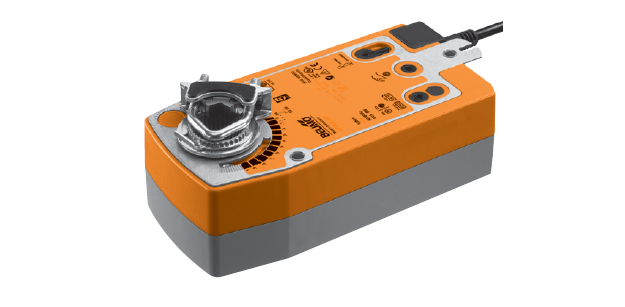

Электрический привод Belimo NF24A используется в системах обработки воздуха в зданиях и сооружениях для регулирования работы защитных заслонок площадью не более 2 кв.м. Оснащен возвратной пружиной.

• Момент силы двигателя и пружины (минимальный) – 10 Нм
• Напряжение (Unom) – 24 В (перем./пост. ток)
• Управление по принципу Открыто/Закрыто

Электрический привод Belimo NF24A используется в системах обработки воздуха в зданиях и сооружениях для регулирования работы защитных заслонок площадью не более 2 кв.м. Оснащен возвратной пружиной.

• Момент силы двигателя и пружины (минимальный) – 10 Нм
• Напряжение (Unom) – 24 В (перем./пост. ток)
• Управление по принципу Открыто/Закрыто

Технические характеристики



Данные по электричеству
Unom	24 В (перем./пост. ток)
Частота тока	50/60 Гц
Интервал Unom	19,2 - 28,8 (перем. ток) / 21,6 - 28,8 В (пост. ток)
Потребляемые мощности	8,5 ВА – в процессе калибровки 6 Вт – в процессе работы 2,5 – вне работы
Подключение к питанию	Кабельное, длина - 100 см, 2 x 0,75 мм2
Данные функциональности
Момент силы двигателя/пружины (минимальный)	10 Нм
Направление движение двигателя	Задается переключателем Left/Right
Режим ручного управления	Есть. За счет ручного ключа, может блокироваться
Угол поворота (максимальный)	95°. Угол ограничивается и настраивается концевыми механическими упорами
Время срабатывания двигателя	Не более 75 сек (при моменте силы до 10 Нм)
Время срабатывания пружины	От 20 до 60 сек в зависимости от t (-30°С … +50°С)
Контроль позиций	Механический указатель
Шум при работе двигателя / пружины	45 / 60 дБ
Срок эксплуатации	Мин. 60 тыс. позиций охраны
Данные по безопасности
Класс защиты от тока	3 – только низкие U
Защита корпуса	IP54
t внешней среды при работе	–30°С ... +50°C
t для хранения привода	–40°С ... +80°C
Сервисная поддержка	Нет
Масса	Около 1,8 кг



Описание

Принцип функционирования

Одновременно с тем, как привод Belimo NF24A принимает заданное положение, происходит взвод возвратной пружины. В случаях аварийного отключения питания пружина вернет заслонку в ее начальное защитное положение.

Монтирование привода на заслонку

Для монтажа электропривода Belimo NF24A на заслонку в базовую комплектацию входит крепежный зажим. Также для предотвращения произвольного поворота привода в процессе работы он закрепляется фиксатором.

Надежность эксплуатации

В устройстве Belimo NF24A обеспечена высокая степень защиты от перегрузки за счет автоматической остановки сразу, как только будут достигнуты финальные позиции.

Режим ручного управления

Для управления приводом Belimo NF24A вручную предусмотрен ручной поворотный ключ, которым можно зафиксировать привод в любом положении. Блокировка будет снята как только поступит напряжение на привод, либо вручную.

Универсальный блок питания

Привод NF24A за счет универсального блока питания может работать под напряжением 24 – 240 В (перем. ток)/ 24 - 125 В (пост. ток).

Чтобы заказать электропривод Belimo NF24A, а также уточнить всю интересующую информацию звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантия на электропривод Belimo NF24A – 5 лет со дня покупки. К устройству прилагаются паспорт и сертификат соответствия.

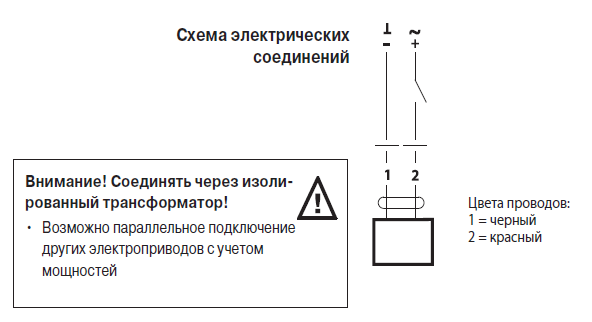

Электрическое подключение

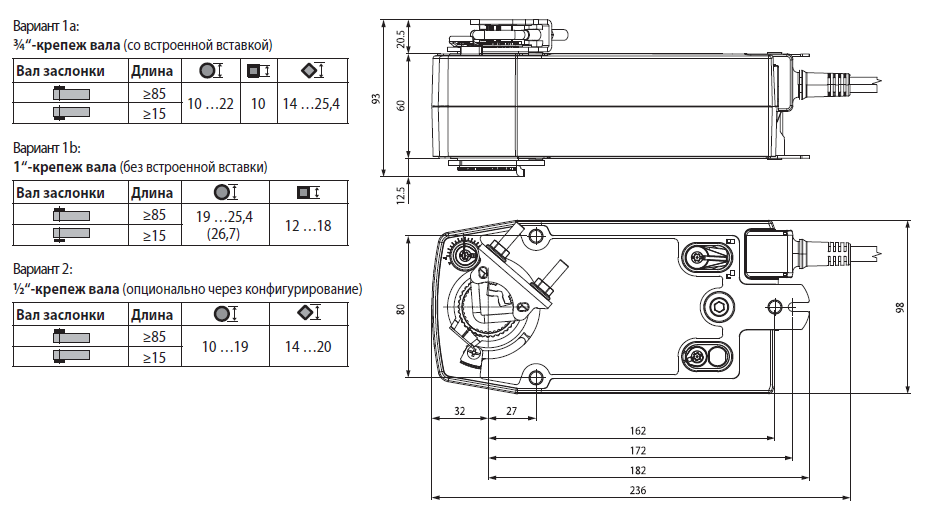

Габаритные размеры
