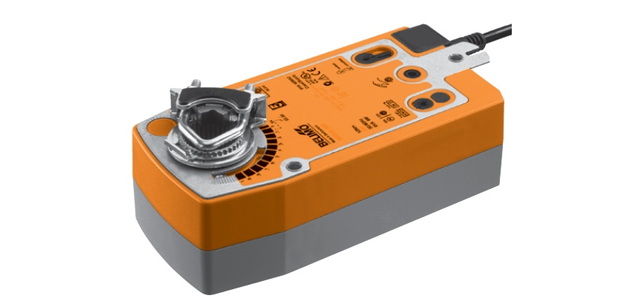

Электропривод Belimo NF24A-MF с функцией аварийного срабатывания за счет возвратной пружины. Предназначен для управления воздушными заслонками в вентиляционных системах и системах кондиционирования воздуха в зданиях и сооружениях. С возможностью индивидуальной настройки параметров управления.

• S заслонки - около 2 кв.м
• Крутящий момент двигателя – 10 Нм
• Электрическое напряжение – AC/DC 24 В
• Базовые установки: сигнал управления - DC (0)2 ... 10 В; сигнал обратной связи - DC 2 ... 10 В

Электропривод Belimo NF24A-MF с функцией аварийного срабатывания за счет возвратной пружины. Предназначен для управления воздушными заслонками в вентиляционных системах и системах кондиционирования воздуха в зданиях и сооружениях. С возможностью индивидуальной настройки параметров управления.

• S заслонки - около 2 кв.м
• Крутящий момент двигателя – 10 Нм
• Электрическое напряжение – AC/DC 24 В
• Базовые установки: сигнал управления - DC (0)2 ... 10 В; сигнал обратной связи - DC 2 ... 10 В

Технические характеристики



Электрические параметры
Электрическое напряжение	АС/DC 24 В
Частота тока	50/60 Гц
Интервал напряжения	AС 19,2 ... 28,8 В / DC 21,6 ... 28,8 В
Мощность в процессе калибровки	9,5 ВА (расчетное значение)
Потребление мощности в работе	7 Вт
Потребление мощности вне работы	3,5 Вт
Подключение к электропитанию	Кабельное, длина 100 см, 4 х 0,75 мм2
Одномоментное подключение нескольких приводов	Допустимо (необходимо учитывать мощности)
Функциональные параметры
Вращательный момент двигателя/пружины	10 Нм (миним. значение)
Управление (базовые установки)	DC 0 – 10 В, входное R = 100 кОм Интервал работы: DC 2 – 10 В
Управление (индивидуальные установки)	DC 0 - 32 В; Открыто-Закрыто; 3-позиционная схема (только для AC) Интервал работы: 0,5 -30 В (начальная точка), 2,5 – 32 В (конечная точка)
Сигнал обратной связи (базовые установки)	DC 2 – 10 В, Imax = 0,5 мА
Сигнал обратной связи (индивидуальные установки)	DC 0,5 - 8 В (начальная точка), 2,5 – 10 В (конечная точка)
Отклонение при управлении	+/- 5%
Направление движения двигателя/пружины	Задается переключателем L/R При Y=0 направление движения в зависимости от положения R/L переключателя
Ручной режим управления	Предусмотрено. При помощи ручного поворотного ключа, может фиксироваться
Допустимый поворот	95°. Угол настраивается от 33% с шагом 5% при помощи концевого упора
Время срабатывания двигателя на 90°	150 сек (настраивается от 40 до 150 сек)
Время срабатывания возвратной пружины на 90°	Менее 20 сек (от 20 до 60 сек в зависимости от температуры)
Диапазон настройки адаптации	Ручная адаптация (при 1-ом включении автоматическая)
Допустимый шум двигателя	Макс. 40 дБ
Срок эксплуатации	Не менее 60 тыс. срабатываний
Указатель позиций	Механический
Безопасность эксплуатации
Класс защиты от тока	3-й (только низкие напряжения)
Защита корпуса от повреждений	Протокол IP54, NEMA 2
ЭМС	Директива 2014/30/EU
Импульсное U	0,8 кВ
Степень загрязнения окруж. среды	3-я
Диапазон t при работе	–30°C - +50°C
Диапазон t при хранении	–40°C - +80°C
Влажность воздуха относ.	95%, без конденсата
Сервисная поддержка	Нет
Вес устройства	2,2 кг



Описание

Принцип функционирования

Электропривод Belimo NF24A-MF управляется аналоговым сигналом в интервале постоянного тока 0...10 В (базовые установки), на основании которого принимает нужную позицию. Как только привод переходит в нормальное рабочее положение сразу взводится пружинно-возвратный механизм. В случае прекращение подачи электропитания за счет внутренней энергии пружины заслонка будет возвращена в защитное положение.

 Сигнал обратной связи показывает текущее положение привода (0-100% от допустимого угла поворота), а также выступает в роли управляющего для других электроприводов.

Индивидуальные настройки

Базовые установки управления электропривода Belimo NF24A-MF соответствуют самым частым ситуациям эксплуатации. При необходимости отдельные параметры могут быть индивидуально настроены при помощи сервисных устройств параметризации ZTH EU либо Belimo MFT-P.

Процесс монтажа

Электропривод Belimo NF24A-MF монтируется при помощи универсального крепежным зажима, который облегчает процесс установки привода на заслонку. Также для предотвращения произвольного вращения устройства в процессе работы привод закрепляется фиксатором.

Ручной режим управления

Возможно управление электроприводом  Belimo NF24A-MF вручную при помощи ручного рычага, при помощи которого привод фиксируется в любой позиции. Снятие блокировки либо также вручную, либо при возобновлении подачи напряжения.

Надежность эксплуатации

В Belimo NF24A-MF обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматического прекращения работы после достижения финальных позиций. Концевые выключатели не требуются.

Синхронизация и адаптация привода

Как только на привод Belimo NF24A-MF поступает напряжение в первый раз, т.е. при вводе в эксплуатацию, он синхронизируется и переходит в базовую позицию (0%). После этого положение привода определяется согласно управляющему сигналу.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Вы сможете заказать электропривод Belimo NF24A-MF и узнать его стоимость, позаонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo NF24A-MF обсуждаются персонально с клиентом.

На электропривод Belimo NF24A-MF действует гарантия в течение 5 лет. Вся техническая документация и сертификат соответствия прилагаются к устройству.

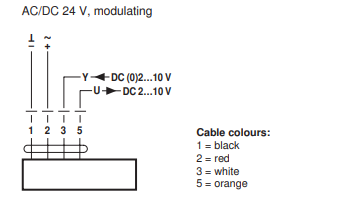

Электрическое подключение

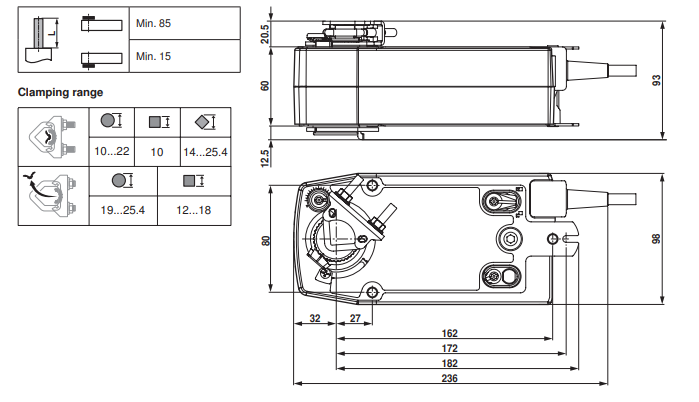

Габаритные размеры
