Привод BELIMO LF230-S Откр/закр 230В ~

Электроприводы с охранной функцией с пружинным возвратом LF230 (LF230-S) Откр/закр 230В ~

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,8 м2
  • Крутящий момент 4 Нм.
  • Номинальное напряжение 230 В~.
  • Управление: открыто/закрыто.
  • Встроенный вспомогательный переключатель (для LF230-S).



Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

  • Для управления воздушными заслонками площадью приблиз. до 0,8 м2
  • Крутящий момент 4 Нм.
  • Номинальное напряжение 230 В~.
  • Управление: открыто/закрыто.
  • Встроенный вспомогательный переключатель (для LF230-S).



Технические характеристики

Электропривод BELIMO LF230-S предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).

Электрические параметры
Номинальное напряжение 230В~, 50/60 Гц
Диапазон номинального напряжения 198…264 В~
Расчетная мощность 7 ВА (I макс. 150 мА при t=10 мс)
Потребляемая мощность:
во время вращения
в состоянии покоя

5 Вт
3 Вт
Соединение:
питание
вспомогательный переключатель
Кабель:
1 м, 2 x 0,75 мм2
1 м, 3 x 0,75 мм2 (для LF230-S)
Вспомогательный переключатель (LF230-S)
- точка переключения
1 однополюсный с двойным переключением
6 (1,5) А, 250 В~ (двойная изоляция)настраивается 0…100%
Функциональные данные
Крутящий момент:
двигатель
пружина

Мин. 4 Нм при номинальном напряжении
Мин. 4 Нм
Направление вращения Выбирается установкой L/R
Угол поворота Макс. 95° , (ограничение 37 ...100% c помощью встроенного механического упора)
Время поворота:
двигатель
пружина

40…75 с (0…4 Нм)
≈ 20 с при –20°…+50°С / max. 60 с при –30 °С
Уровень шума:
двигатель
пружина

Макс. 50 дБ
≈ 62 дБ
Безопасность
Класс защиты II (все изолировано)
Степень защиты корпуса IP54
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +80 °C
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес ≈ 1550 г



Описание

Принцип действия

При перемещении привода Belimo LF230-S в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Простая установка

Электропривод воздушной заслонки Belimo LF230-S устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Высокая функциональная надежность

Электропривод воздушной заслонки Белимо LF230-S защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

BELIMO LF230-S поворотный привод Белимо гибкая система сигнализации с настраиваемым вспомогательным переключателем 0…100% (только для LF230-S).

Купить привод БЕЛИМО LF230-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LF230-S мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LF230-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

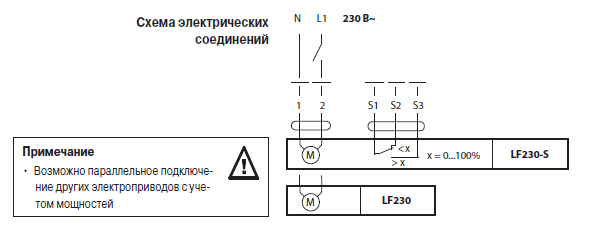

Электрическое подключение

 Электрическое подключение LF230-S

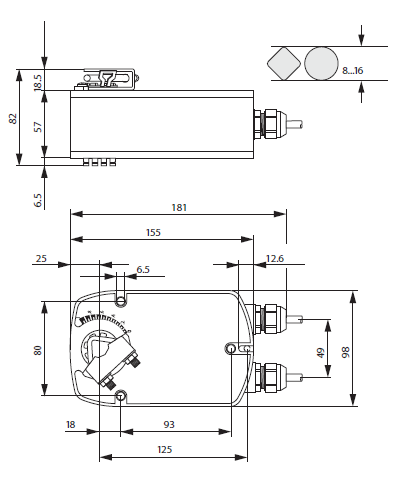

Габаритные размеры

Габаритные размеры LF230-S
