Привод предназначен для регулирования положения воздушной заслонки.

• Максимальная площадь поверхности заслонки -  6 м².
• Вращательный момент 30 Nm
• Номин. U 24 V ~/=.
• Регулирование работы: плавное 0-10 V=.
• Обратный контакт 2-10 V=.
• Оборудован двумя переключателями

Привод предназначен для регулирования положения воздушной заслонки.

• Максимальная площадь поверхности заслонки -  6 м².
• Вращательный момент 30 Nm
• Номин. U 24 V ~/=.
• Регулирование работы: плавное 0-10 V=.
• Обратный контакт 2-10 V=.
• Оборудован двумя переключателями

Технические характеристики

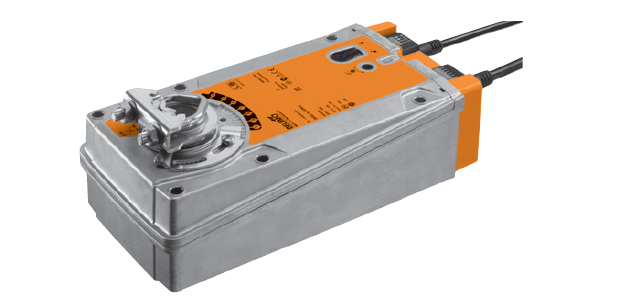

 Электропривод BELIMO EF24A-SR-S2 предназначен для регулирования положения воздушной заслонки.

Характеристика
Номин. U	24 V ~ 50/60 Гц; 24 V=
Диапазон номин. U	19,2...28,8 V ~ / 21,6 ...28,8 V=
Мощность расчетная	12 ВA
Потребление мощности Работа Нерабочее состояние	7 W 4,5 W
Доп. переключатель	Два однополюсных с переключением от 1 мА до 3(0,5) А, 250 V~ Один установленный  на 10% или один настраиваемых от 10 до 90%
Подключение кабельное: питание переключатели доп.	100 см, 2*0.75 mm  100 см, 6*0.75 mm
Функционал
Вращательный момент: мотор пружина	Min 30 Nm  Min 30 Nm
Регулирование: управляющий сигнал Y диапазон эксплуатации	от 0 до 10 V= от 2 до 10 V=
Сигнал обратного контакта (измеряемое напряжение U)	от 2 до 10 V=, max 0,5 мA
Точность определения позиции	± 5%
Направление поворота: мотор пружина	Выбирается переключением L или R
Управление вручную	Ключ
Угол вращения	Max 95°, ограничивается упорами
Продолжительность вращения мотор пружина	150 с  меньше или равно 20 в условиях Т–20 до +50 °С или до 60 с при Т –30 °С
Шум мотор пружина	меньше или равно 45 дБ меньше или равно 71 дБ
Рабочий ресурс	Min 60 тыс. охранных позиций
Индикатор	Механический
Защита
Класс	3, низкое U
Степень	IP54
T окр. cреды	от  –30° до +50 °C
Т хранения	от –40° до +80 °C
Ремонт	Нет необходимости
Размер
Размер	См. на след. стр.
Масса	4400 гр



Описание

Работа

При подачи электричества к приводу БЕЛИМО EF24A-SR-S2 взводится возвратная пружина. При прекращении подачи энергии пружина возвращает заслонку в охранную позицию.

Монтаж

Монтаж производится на вал посредством захвата. Угол вращения ограничивается упорами.

Стабилизатор вала
Сочетание вала с приводом осуществляется посредством стабилизатора, который входит в комплект с приводом Белимо EF24A-SR-S2. Стабилизатор можно снять при необходимости.

Монтаж на длинный вал

Стабилизатор обязателен при монтаже привода на длинный вал заслонки с диаметром  12-20 mm.

Монтаж на короткий вал

При монтаже на короткий вал стабилизатор не нужен и его можно снять или спрятать внутрь захвата.

Защита

Belimo EF24A-SR-S2 поворотный привод Белимо выклюается автоматически при достижении установленных позиций, поэтому не требует применения концевых выключателей.

Ручное управление

Приводом можно управлять вручную посредством ключа. Блокировка снимается после подачи электричества.

Настройка угла поворота

Угол вращения настраивается посредством упоров.

Купить привод БЕЛИМО EF24A-SR-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО EF24A-SR-S2 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO EF24A-SR-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

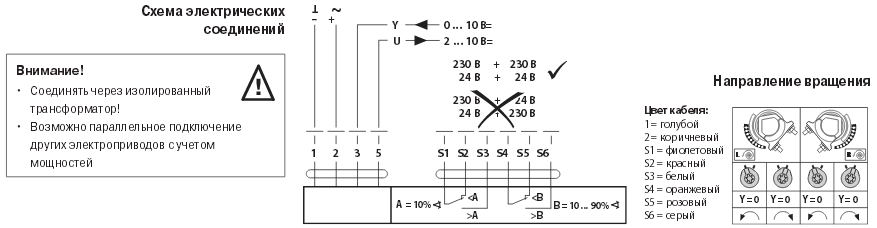

Электрическое подключение

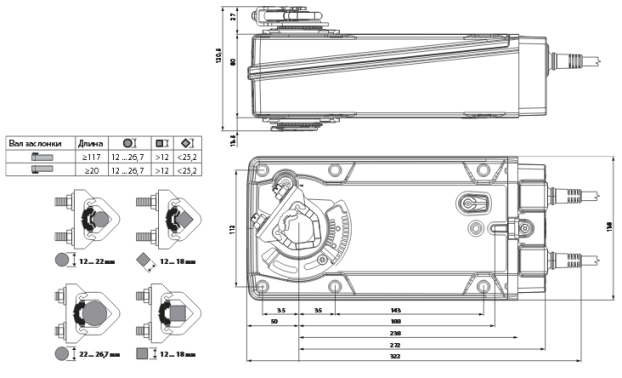

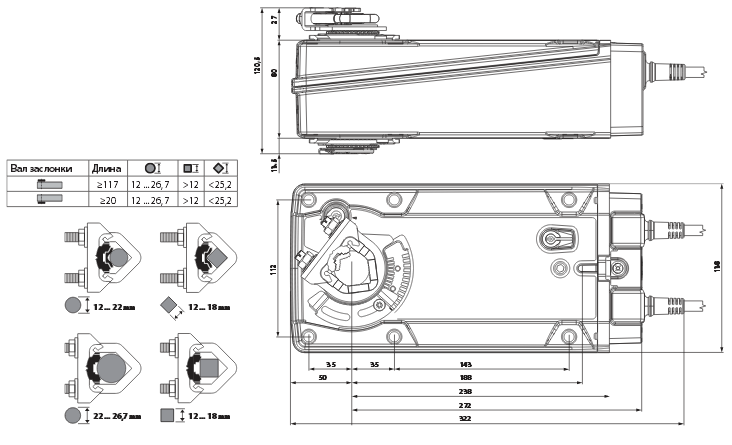

Габаритные размеры
