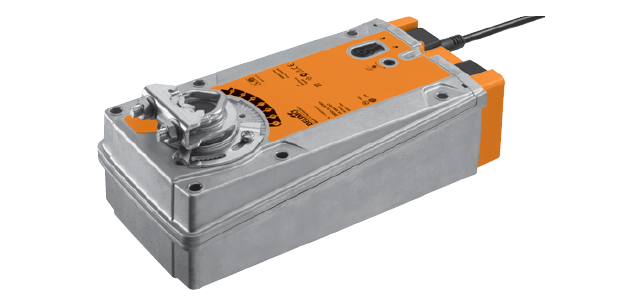

Электрический привод Belimo EF24A-SR применяется в системах обработки воздуха в зданиях, осуществляя регулирование открытия охранных заслонок с поверхностью до 6 кв.м. Оснащен возвратной пружиной.

• Момент силы - 30 Нм
• Напряжение (Uномин) - 24 В (перемен./постоян. ток)
• Стандартное управление аналоговым сигналом 0-10 В, сигнал обратной связи 2-10 В

Электрический привод Belimo EF24A-SR применяется в системах обработки воздуха в зданиях, осуществляя регулирование открытия охранных заслонок с поверхностью до 6 кв.м. Оснащен возвратной пружиной.

• Момент силы - 30 Нм
• Напряжение (Uномин) - 24 В (перемен./постоян. ток)
• Стандартное управление аналоговым сигналом 0-10 В, сигнал обратной связи 2-10 В

Технические характеристики



Параметры электричества
Uномин	24 В (перемен./постоян. ток)
Частота тока	50/60 Гц
Интервал Uномин	19,2…28,8 В (перемен. ток) / 21,6 …28,8 В (постоян. ток)
Мощность при калибровке	12 ВА (расчетное значение)
Мощности потребляемые	7 Вт (при работе) 4,5 Вт (вне работы)
Соединение с источником питания	Кабельное, длина 100 см, 4 x 0,75 мм2
Параметры функциональности
Момент силы двигателя/пружины	Мин. 30 Нм (при Uномин)
Сигнал управления	Аналоговый 0…10 В (постоян. ток), R на входе = 100 кОм
Диапазон работы сигнала управления	2...10 В (постоян. ток)
Обратная связь (U измеряемое)	2…10 В (постоян. ток), Iмакс. = 0,5 А
Погрешность сигнала управления	+/- 5%
Вращение двигателя / пружины	Направление задается с помощью переключателя / с помощью установки Left/Right
Режим управления вручную	Возможен. При помощи ручного ключа, может фиксироваться
Поворот привода	Максимальный угол 95°. Настраивается и ограничивается с любой стороны посредством встроенного упора
Период срабатывания	Двигатель: не более 2,5 мин ( при моменте силы 0…30 Нм) Пружина: не более 20 сек при t –20…+50°С / не более 1 мин при t –30°С
Допустимый шум при работе	Двигатель: не более 45 дБ (при работе 2,5 мин) Пружина: не более 71 дБ
Параметры безопасности
Класс защиты от поражения током	3-й класс (экстра-низкие значения U)
Протокол защиты корпуса	IP54
Окружающая t при работе	Диапазон –30° ... +50°C
t для хранения привода	Диапазон –40° ... +80°C
Сервисная поддержка	Нет
Масса привода	4,3 кг



Описание

Принцип функционирования

Электрический привод Belimo EF24A-SR управляется стандартным аналоговым сигналом в интервале постоянного тока от 0 до 10 В. Одновременно с началом эксплуатации электропривода происходит взвод встроенной пружины, которая при экстренном прерывании подачи напряжения переместит заслонку в ее базовую позицию охраны.

Способ монтажа электропривода

Для монтирования на заслонку электропривода Belimo EF24A-SR предназначается специальный захват универсального типа. Также в базовую комплектацию входит фиксатор для предотвращения произвольного поворота привода в процессе эксплуатации.

Стабилизация вала

На захват электропривода Belimo EF24A-SR производителем устанавливается стабилизатор, что позволяет обеспечивать надежную комбинацию электропривода, заслонки и ее вала и крепкую фиксацию. Конструкция стабилизатора состоит из 2-х пластиковых колец, которые возможно снять при необходимости (зависит от длины вала).

Монтирование привода на заслонки с разной длиной вала

Если электропривод Belimo EF24A-SR монтируется на заслонку диаметром от 1,2 до 2 см и с длинным валом, то стабилизатор используется в обязательном порядке. При монтаже привода на заслонку диаметром от 2,1 до 2,67 см использование стабилизатора необязательно и его можно снять.

Если привод Belimo EF24A-SR монтируется на заслонку с коротким валом, то необходимость в стабилизаторе отпадает. Его можно либо оставить в заслонке, либо полностью снять.

Надежность функционирования

Предусмотрено автоматическое отключение привода Belimo EF24A-SR сразу, как только будут пройден заданные финальные позиции. Это опция позволяет не использовать концевые выключатели, но при этом обеспечивает высокую степень защиты от перегрузок при эксплуатации.

Режим управления вручную

Для управления электроприводом Belimo EF24A-SR вручную в базовую комплектацию входит поворотный ключ, который позволяет зафиксировать привод в любой позиции. Перевести электропривод снова на обычное управление и снять блокировку можно самостоятельно вручную, либо возобновить подачу напряжения на привод.

Вы можете уточнить стоимость и приобрести электропривод Belimo EF24A-SR, позвонив по телефону 8 (499) 201-22-47

Обсуждение оптовых цен, а также скидок возможно только в индивидуальном порядке.

Гарантийный срок на электропривод Belimo EF24A-SR - 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

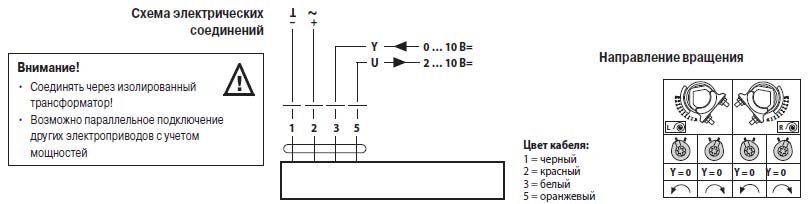

Электрическое подключение

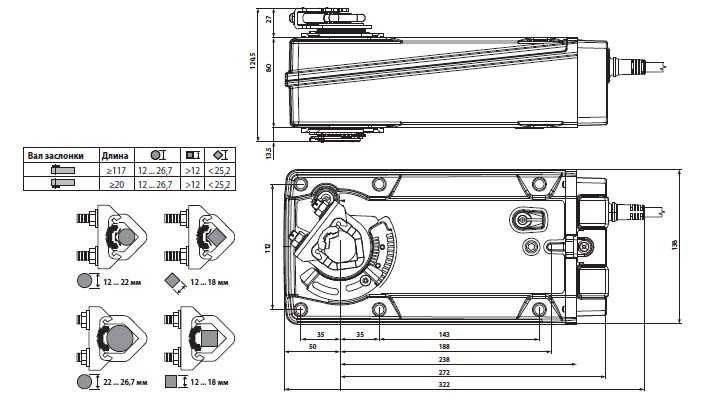

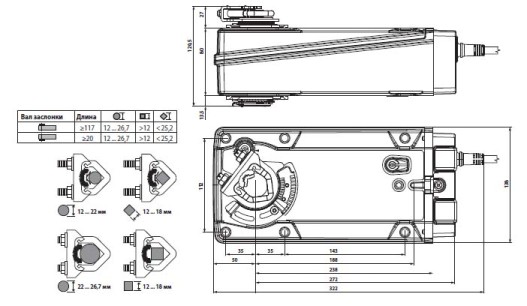

Габаритные размеры
