Привод BELIMO EF24A Откр/закр 24В =/~

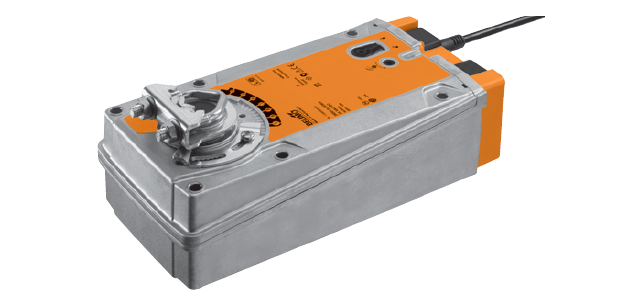

Электроприводы с охранной функцией с пружинным возвратом EF24A Откр/закр 24В =/~

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 6,0 м2.
  • Крутящий момент 30 Нм.
  • Номинальное напряжение 24 В ~/=.
  • Управление: открыто / закрыто.

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 6,0 м2.
  • Крутящий момент 30 Нм.
  • Номинальное напряжение 24 В ~/=.
  • Управление: открыто / закрыто.

Технические характеристики

Электропривод BELIMO EF24A предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 24 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6 …28,8 В=
Расчетная мощность 16 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

9,5 Вт
4,5 Вт
Соединение
питание
Кабель
1 м, 2 x 0,75 мм2
Функциональные данные
Крутящий момент:
двигатель
пружина

Мин. 30 Нм при номинальном напряжении
Мин. 30 Нм
Направление вращения Выбирается установкой L/R
Ручное управление С помощью ручного ключа с блокировкой
Угол поворота Макс. 95° , (может быть ограничен с любой стороны c помощью встроенного механического упора)
Время поворота:
двигатель
пружина

≤75 с (0…30 Нм)
≤20 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума:
двигатель
пружина

≤55 дБ
≤71 дБ
Эксплуатационный ресурс Мин. 60000 охранных положений
Индикация положения Механическая
Безопасность
Класс защиты III (для низких напряжений)
Степень защиты корпуса IP54
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +80 °C
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 4,3 кг





Описание

Принцип действия

При перемещении электропривод воздушной заслонки Belimo EF24A в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Простая установка

Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Стабилизатор вала

Захват для вала заслонки, устанавливаемый на электропривод воздушной заслонки Белимо EF24A с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала для создания стабильной комбинации заслонки, вала заслонки и электропривода.
Он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки и способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата.

Установка на длинный вал

Использование стабилизатора является необходимым при установке привод воздушной заслонки Белимо EF24A на длинный вал заслонки с диаметром вала 12…20 мм.
Использование стабилизатора не является необходимым при установке привода на длинный валзаслонки с диаметром вала 21…26,7 мм. В этом случае стабилизатор может быть демонтирован.

Установка на короткий вал

При установке на короткий вал необходимость в применении стабилизатора отпадает – его можно демонтировать или просто оставить внутри захвата. Для более подробного описания смотрите инструкцию по установке

Высокая функциональная надежность

Belimo EF24A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Ручное управление

Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче
питания на привод.

Настройка угла поворота

Угол поворота настраивается при помощи механических упоров.


Купить привод БЕЛИМО EF24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО EF24A мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO EF24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

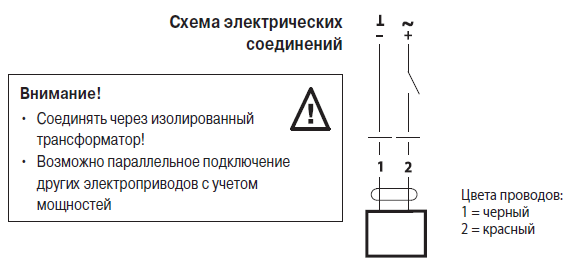

Электрическое подключение

 Электрическое подключение EF24A

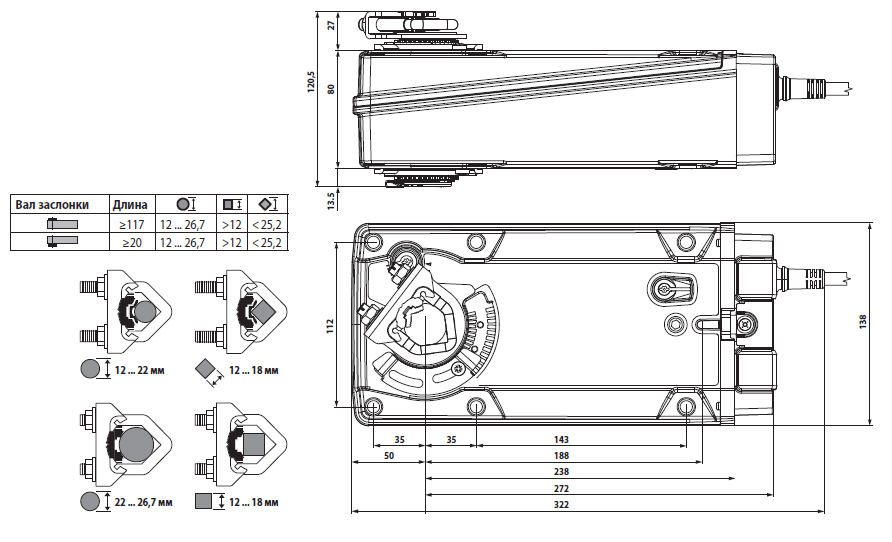

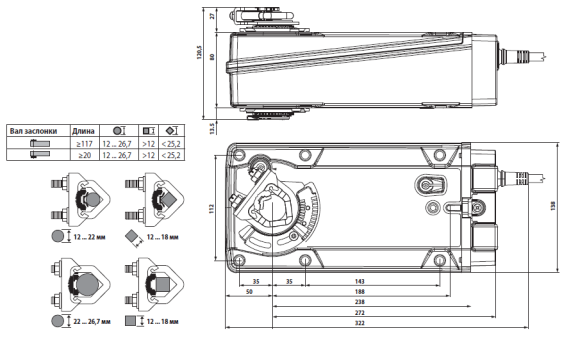

Габаритные размеры

Габаритные размеры EF24A



Скачать PDF



Скачать PDF (421 кБайт)

Сертификат BELIMO (775 Кбайт)
