Привод BELIMO EF230A-S2 Откр/закр 230В ~, 2 вспомогательных переключателя

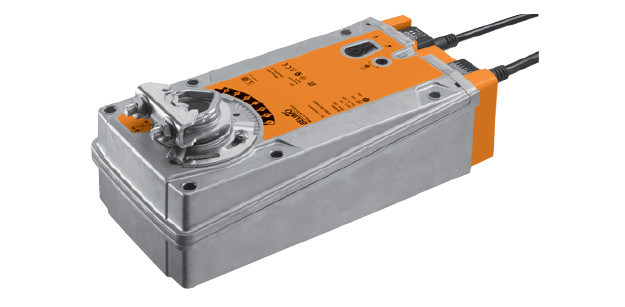

Электроприводы с охранной функцией с пружинным возвратом EF230A-S2 Откр/закр 230В ~, 2 вспомогательных переключателя

Электронный привод позволяет управлять заслонками, которые выполняют охранную функцию в вентиляционной системе помещений.

  • Максимальная площадь заслонки: 6,0 m2.
  • Момент крутящий 30 Nm.
  • Напряжение (номин.)  230 V ~.
  • Управление устройством открыто или закрыто.
  • Переключатель: два (встроены)



Электронный привод позволяет управлять заслонками, которые выполняют охранную функцию в вентиляционной системе помещений.

  • Максимальная площадь заслонки: 6,0 m2.
  • Момент крутящий 30 Nm.
  • Напряжение (номин.)  230 V ~.
  • Управление устройством открыто или закрыто.
  • Переключатель: два (встроены)



Технические характеристики

Электронный привод BELIMO EF230A-S2 позволяет управлять заслонками в вентиляционных системах помещений.

Электрические данные
Номин. напряжение 230 V ~50 на 60 Гц
Диапазон номинального напряжения от 90 до 264 V~
Мощность (расчетная) 21 ВА
Потребление:
Вращение
Покой

9 W
4,5 W
Переключатели два 1-полюсных (двойное переключение) от 1 мА до 3(0,5) А, 250 V~
один фиксированный 10% , один с возможностью настройки в диапазоне от  10 до 90%
Подключение (кабель)
Питание
Переключатели
Кабель:
1 m, 2 x 0,75 mm2
1 m, 6 x 0,75 mm2
Функциональные характеристики
Крутящий момент:
двигателя
пружины

Min 30 Nm (в условиях номин. напряжения)
Min 30 Nm
Вращение (направление) Выбирается установкой L/R
Управление (ручное) Осуществляется ручным ключом (с блокировкой)
Поворот (угол) Max 95° , есть возможность ограничения упорами
Время поворота:
двигатель
пружина

 не более 75 секунд (от 0 до 30 Nm)
не более 20 секунд в условиях от –20 до +50 °С / макс. 60 секунд в условиях –30 °С
Шум:
двигателя
пружины

не более 55 дБ
не более 71 дБ
Ресурс эксплуатационный  Min 60000 положений охранных
Индикатор положения Механический
Безопасность
Защита II класс (изолирован полностью)
Защита корпуса протокол IP54
Температура эксплуатации от –30° до +50 °C
Температурный режим хранения от –40° до +80 °C
Тех. обслуживание Отсутствует необходимость
Размерные данные
Размеры Смотрите на следующей странице
Масса 4 600 г



Описание

Принцип работы устройства Belimo EF230A-S2

Когда привод приведен в нормальное положение, взводится пружина. которая возвращает привод в начальное положение при прекращении подачи питания.

Способ установки

Монтаж происходит при помощи захвата на вал заслонки, что упрощает установку. Также в комплект входит фиксатор, который предупреждает вращение привода.

Стабилизация вала

В комплектацию с захватом входит стабилизатор, который необходим для комбинации захвата привода Белимо EF230A-S2 с валом заслонки.

Состоит стабилизатор из пластиковых колец (двух), которые могут быть демонтированы (полностью или частично) или оставаться внутри захвата при необходимости (в зависимости от диаметра вала).

Монтаж на длинный вал

В том случае, если диаметр длинного вала составляет от 12 до 20 mm, то установка будет происходить со стабилизатором.
Если диаметр вала заслонки составляет от 21 до 26,7 mm, то стабилизатор может быть демонтирован.

Монтаж на короткий вал

Если вы устанавливаете привод на короткий вал, то стабилизатор может быть либо демонтирован, либо помещен внутрь захвата.

Более подробное описание процесса установки указано в инструкции по установке.


Надежность прибора

Belimo EF230A-S2 имеет функцию автоматической остановки при достижении конечных значений, что позволяет отказаться от использования конечных выключателей и предохраняет прибор от перегрузки.

Принцип ручного управления

Поворотный привод имеет возможность ручного управления при помощи поворотного ключа, который позволяет зафиксировать привод в любой момент поворота. Фиксацию можно снять вручную или при помощи подачи питания.

Настраиваемый угол поворота

Степень поворота привода можно настроить с помощью упоров (механических).

Заказать БЕЛИМО EF230A-S2, узнать цену можно по номеру: 8 (499) 201-22-47

Ef230a-s2 belimo цена при оптовом заказе обсуждается индивидуально с каждым клиентов с учетом скидки.

Гарантия на привод BELIMO EF230A-S2 составляет пять лет со дня реализации. в комплект входит паспорт товара и сертификат соответствия.

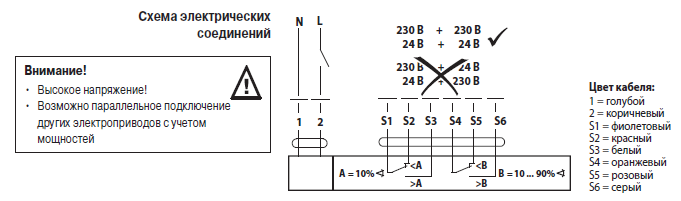

Электрическое подключение

 Электрическое подключение EF230A-S2

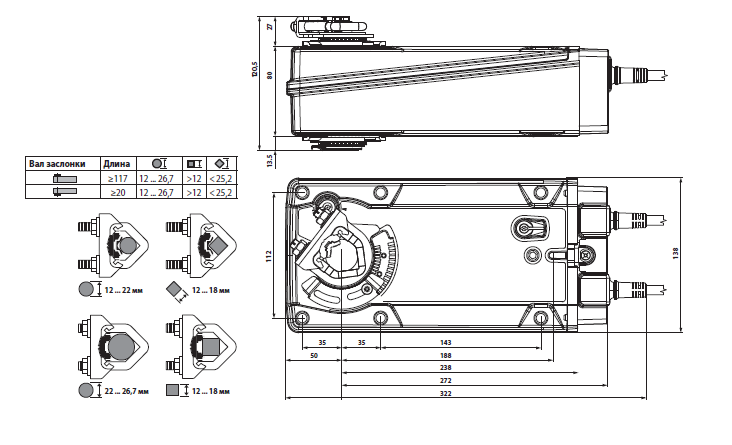

Габаритные размеры

Габаритные размеры EF230A-S2
