Привод BELIMO EF230A Откр/закр 230В ~

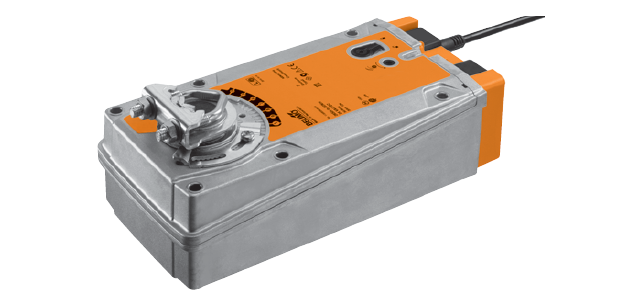

Электроприводы с охранной функцией с пружинным возвратом  EF230A Откр/закр 230В ~

Электронный привод позволяет управлять заслонками в вентиляционных системах зданий и сооружения.

  • Площадь заслонки должна иметь площадь не более 6м2
  • Момент крутящий 30 Nm.
  • Напряжение (номин.) 230 V ~.
  • Управл-е открыть/закрыть

Электронный привод позволяет управлять заслонками в вентиляционных системах зданий и сооружения.

  • Площадь заслонки должна иметь площадь не более 6м2
  • Момент крутящий 30 Nm.
  • Напряжение (номин.) 230 V ~.
  • Управл-е открыть/закрыть

Технические характеристики

Привод BELIMO EF230A предназначен для управления воздушными заслонками, которые выполняют охранную функцию в вентиляционных системах помещений.

Электрические характеристики
Напряжение (номин.) 230 V  приблизительно 50 на 60 Гц
Напряжение диапазон (номин.) от 9 до 264 V ~
Мощность (расчетная) 21 ВА
Потребление:
в активный период
в период покоя

9 W
4,5 w
Подключение Кабельное
Электропитание 1 m, 2*0,75 mm2
Функциональные параметры
Момент крутящий:
двигателя
пружины

Min 30 Nm (условия номин. напряжения)
Min 30 Nm
Вращение (направление) Выбор осуществляется установкой L или R
Управление ручное Осуществляется ручным ключом (с блокировкой)
Поворот (угол) Max 95° , можно настроить с помощью упора (механического)
Продолжительность одного поворота:
двигателя
пружины

не более 75 секунд (от 0 до 30 Nm)
не более 20 секунд , при условии –20…+50°С / макс. 60 секунд при условии –30 °С
Шум:
От двигателя
От пружины

не более 55 дБ
не более 71 дБ
Ресурс эксплуатационный Min. 60000 положений охранных
Безопасность
Защита II класс, полная изоляция
Корпуса защита по протоколу IP54
Температура для эксплуатации от –30° до +50 °C
Температурный режим хранения от –40° до +80 °C
Тех. обслуживание Отсутствует необходимость
Размеры Указано на следующей странице
Масса 4,2 кг





Описание

Принцип действия

При перемещении привода в рабочее начальное положение взводится пружина, после прекращения подачи питания пружина возвращает привод Belimo EF230A в охранное положение.

Способ установки

Монтаж осуществляется захватами на вал заслонки. также в комплектацию входит фиксатор, который предотвращает вращение привода.

Стабилизация вала

Захват для установки привода Белимо EF230A оборудован стабилизатором, который позволяет создать оптимальную комбинацию заслонки с захватом и приводом.

Стабилизатор состоит из двух колец (пластиковых), которые при могут демонтироваться или остаться в захвате, что зависит от диаметра вала и метода монтажа привода.

Способ установки на длинный вал

Рекомендуем вам использовать стабилизатор в том случае, если длинный вал заслонки имеет диаметр от 12 до 20 mm.

Стабилизатор не нужен при монтаже привода на вал с диаметром от 21 до 26,7 mm. в этом случае демонтируйте стабилизатор.


Способ установки на короткий вал
При монтаже привода на вал короткий стабилехатор не нужен, поэтому его необходимо демонтировать или поместить внутри захвата.
Более подробно смотрите в инструкции.

Надежность

Belimo EF230A поворотный привод Белимо имеет защиту от перегрузки, так как имеет функцию автоматической остановки при достижении конечных значений, что также исключает необходимость использования выключателей.

Техника ручного управления

Поворотный ручной ключ позволяет управлять БЕЛИМО EF230A вручную. Ключ позволяет зафиксировать положение привода в любой момент поворота, снять фиксацию можно также вручную, а также при подаче.
питания на привод.

Способ настройки угла

Угол поворота можно настроить упорами (механическими).


Заказать БЕЛИМО EF230A , запросить его цену можно по следующему номеру: 8 (499) 201-22-47

Пр оптовых поставках belimo ef230a цена обсуждается персонально с учетом индивидуальной скидки.

Гарантия на BELIMO EF230A составляет 5 лет со дня продажи. В комплекте предоставляется паспорт товара и сертификат соответствия.

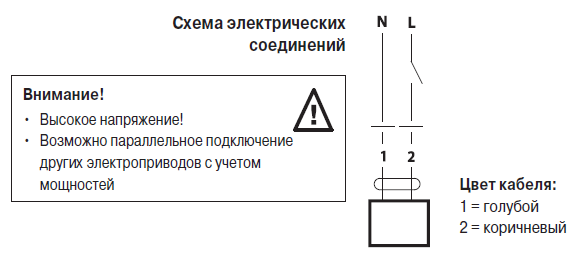

Электрическое подключение

Электрическое подключение EF230A

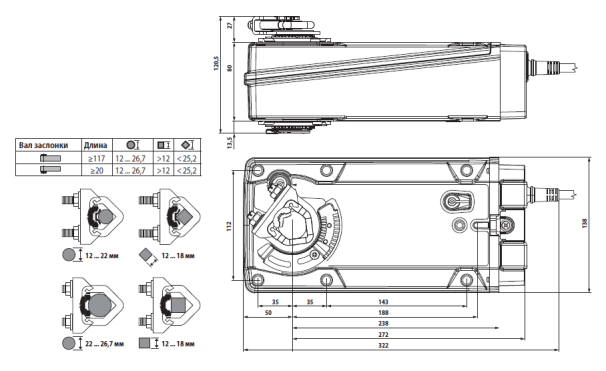

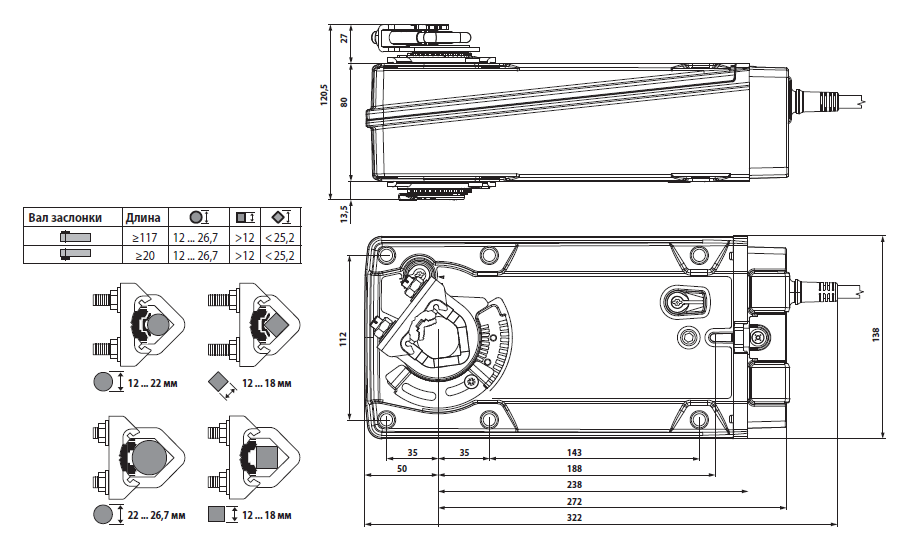

Габаритные размеры

Габаритные размеры EF230A
