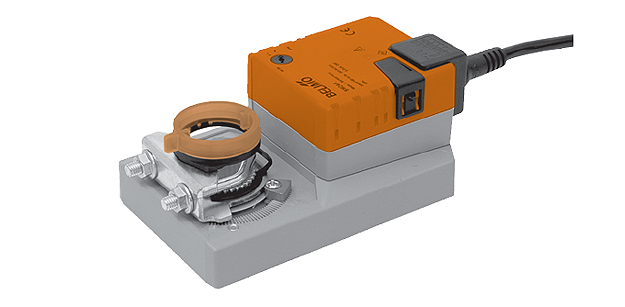

Модель электрического привода Belimo SM24A-SR применяется в системах обработки и подготовки воздуха в помещениях. Устройство устанавливается на воздушные заслонки (S до 4 кв.м), регулируя их открытие.

• Вращающий момент – 20 Нм
• U номинал – 24 В, 50/60 Гц
• Аналоговое управление, сигнал Y в диапазоне 0-10 В

Модель электрического привода Belimo SM24A-SR применяется в системах обработки и подготовки воздуха в помещениях. Устройство устанавливается на воздушные заслонки (S до 4 кв.м), регулируя их открытие.

• Вращающий момент – 20 Нм
• U номинал – 24 В, 50/60 Гц
• Аналоговое управление, сигнал Y в диапазоне 0-10 В

Технические характеристики



Характеристики по электричеству
U номинал / интервал U	24 В / 19,2-28,8 В~; 21,6-28,8 В=
Частота тока	50/60 Гц
N расчет	4 ВА
N потреб	Работа: 2 Вт (при 20 Нм) Покой: 0,4 Вт
Присоединение	Кабельное, длина - 100 см, 4 x 0,75 мм2
Характеристики по функциональности
Вращающий момент (минимум)	20 Нм (при U номинал)
Управление (сигнал Y)	Аналоговое, диапазон 0-10 В, R входное – 100 кОм Диапазон нормальной работы – 2-10 В
Обратная связь	Диапазон 2-10 В, max 1 мА
Допустимая погрешность хода	+/- 5%
Направление поворота	Реверсивного типа, переключатель 0/1 (влево/вправо) При сигнале Y = 0 позиция переключателя 0 соответствует 1
Управление вручную	Есть. Для вывода зубчатого редуктора из зацепления нажать специальную кнопку на корпусе, опция самовозврата и блокировки
Максимально допустимый угол поворота	95°, ограничен с обеих сторон упорами
Срабатывание	2,5 мин
Допустимый шум	≤45 дБ
Индикатор положения	Съемный указатель
Характеристики безопасности
Защита от тока	III класс (низкие U)
Защита корпуса	IP54 (от положения установки не зависит)
t внешней cреды	От –30°C до +50°C
t хранения	От –40°C до +80°C
Относительная влажность	95%, не конденсируется
Тех. поддержка	Нет
Вес	1,05 кг



Описание

Принцип работы и управление

Для управления электроприводом Belimo SM24A-SR применяется аналоговый управляющий сигнал в диапазоне 0-10 В, который открывает привод до нужного положения. Узнать текущее положение привода можно по значению U (электрический способ).

Предусмотрена возможность ручного управления приводом Belimo SM24A-SR. Для выведения зубчатого редуктора из зацепленного состояния нужно нажать кнопку на корпусе (с опцией самовозврата).

Процесс установки привода

Электропривод Belimo SM24A-SR устанавливается на вал заслонки универсальным захватом. Чтобы предотвратить произвольный поворот привода во время работы, предусмотрен фиксатор, устанавливаемый на привод для надежной фиксации.

Настройка угла вращения привода

Электропривода Belimo SM24A-SR оснащен механическими упорами в обеих сторон, которые настраивают нужный угол и ограничивают его до 95°.

Надежность функционирования

В приводе Belimo SM24A-SR реализована функция автоматической остановки по достижению финальных позиций, что обеспечивает надежную защиту от перегрузок.

Для уточнения стоимости изделия и оформления заказа на электропривод Belimo SM24A-SR звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на привод Belimo SM24A-SR обсуждаются индивидуально.

Гарантия на электропривод Belimo SM24A-SR – 5 лет с момента покупки. К изделию прилагаются паспорт и сертификат соответствия.

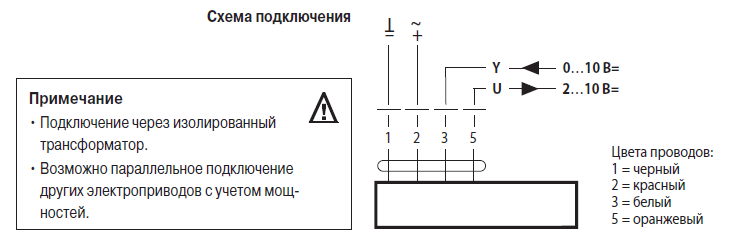

Электрическое подключение

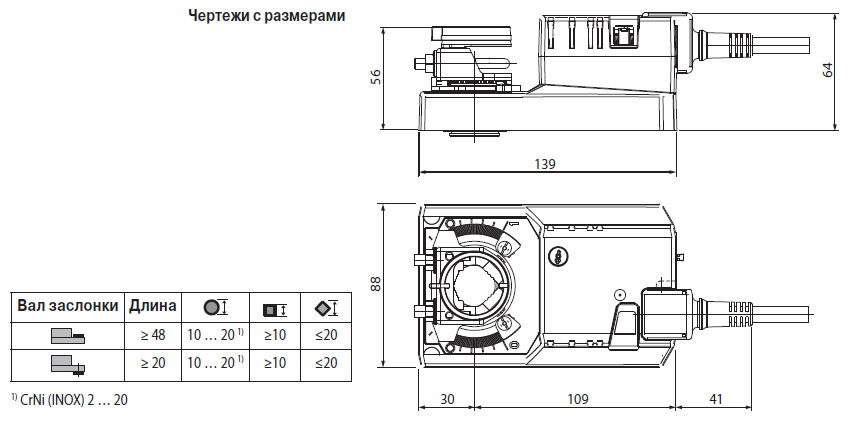

Габаритные размеры



Варианты приводов

		SM230ASR	SM24A-MF	SMC24A-MF	SM24A-SR-TP	SM230ASR-TP	SM24A-MF-TP
Тип управления	Плавное	•			•	•
	Многофункциональное 1)		•	•			•
Питание	24 В ~/=		•	•	•		•
	230 В ~	•				•
	Время срабатывания 150 с постоянное	•			•	•
	150 с настраиваемое 1)		•				•
	35 с настраиваемое 1)			•
Подключение	Кабель PCV 1 м	•	•	•
Клеммы	с защитой				•	•	•
