Электрический привод Belimo SM230A-S используется в вентиляционных системах, а также кондиционировании воздуха в зданиях. Привод управляет открытием воздушных заслонок с площадью поверхности не более 4 кв.м. С дополнительным переключателем.

• Вращательный момент - 20 Нм
• Unomin - интервал от 100 от 240 В (перемен. ток)
• 3-позиционная схема управления/ 2-проводное управление (принцип "Открыт-Закрыт")

Электрический привод Belimo SM230A-S используется в вентиляционных системах, а также кондиционировании воздуха в зданиях. Привод управляет открытием воздушных заслонок с площадью поверхности не более 4 кв.м. С дополнительным переключателем.

• Вращательный момент - 20 Нм
• Unomin - интервал от 100 от 240 В (перемен. ток)
• 3-позиционная схема управления/ 2-проводное управление (принцип "Открыт-Закрыт")

Технические характеристики



Электро-характеристики
Unomin (электрическое напряжение)	100 - 240 В (перемен. ток)
Интервал Unomin	85 - 265 В (перемен. ток)
Мощность (N) в процессе калибровки (расчетный параметр)	6 ВА
Потребление мощностей (N)	2,5 Вт (при вращательном моменте 20 Нм) - в процессе работы 0,6 Вт - вне работы
Характеристики переключателя	1-полюсной, настраивается от 0 до 100 %; I = 1 мА до 3 (0,5) А, U = 250 В АС
Подключение к источнику питания/переключателя	Кабельное Длина кабеля - 100 см , 3х0,75 мм2
Характеристики функционала привода
Вращательный момент (миним. значение)	20 Нм (при Unomin)
Направление поворота привода	Реверсивное. При помощи 0 (влево) / 1 (вправо) переключения
Режим управления вручную	Есть. Активируется самовозвратной кнопкой, фиксируется вручную
Допустимый поворот привода	Угол не более 95°. Настраивается и ограничивается с обеих сторон упорами (механические)
Продолжительность срабатывания	2,5 мин
Допустимый шум при работе двигателя	Не более 45 дБ
Индикатор позиций привода	Указатель механический, может сниматься
Характеристики безопасности эксплуатации
Класс защиты от поражения током	2-й - полная изоляция
Протокол защиты корпуса	IP54, от положения установки не зависит
Окружающая t при эксплуатации	От –30°С до +50 °C
t при хранения привода	От –40°С до +80 °C
Относит. влажность воздуха	95%, конденсат не образуется
Сервис	Не предусмотрен
Масса привода	1100 гр



Описание

Процесс установки привода

Для установки электропривода Belimo SM230A-S на заслонку в базовую комплектацию входит специальный захват, что упрощает установочный процесс. В комплект также входит фиксатор, предотвращающий произвольный поворот привода на заслонке в процессе работы.

Режим управления вручную

Предусмотрен режим управления электроприводом Belimo SM230A-S вручную. Для активации режима и вывода зубчатого редуктора из зацепления необходимо нажать на самовозвратную кнопку на корпусе привода.

Защита от перегрузок

В устройстве Belimo SM230A-S обеспечивается высокая степень защиты от перегрузок в процессе эксплуатации за счет автоматической остановки после прохождения финальных позиций. Концевые выключатели не требуются.

Сигнализация о позициях привода

В электроприводе Belimo SM230A-S есть встроенный переключатель для сигнализации о текущих позициях привода. Переключатель настраивается от 0 до 100% позиций привода.

Вы можете уточнить стоимость устройства и заказать электропривод Belimo SM230A-S по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии электропривода Belimo SM230A-S обсуждается индивидуально.

На электропривод Belimo SM230A-S действует гарантия в течение пяти лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются к устройству.

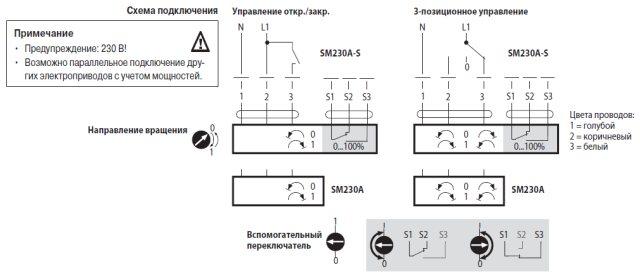

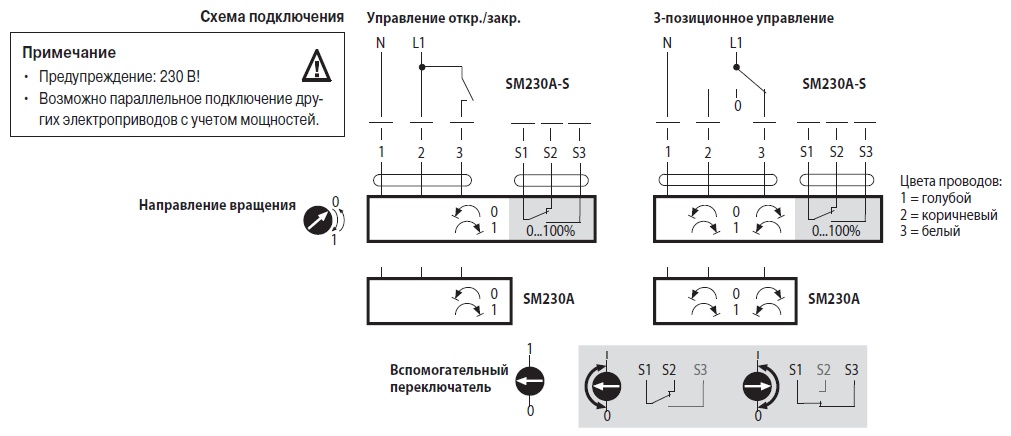

Электрическое подключение

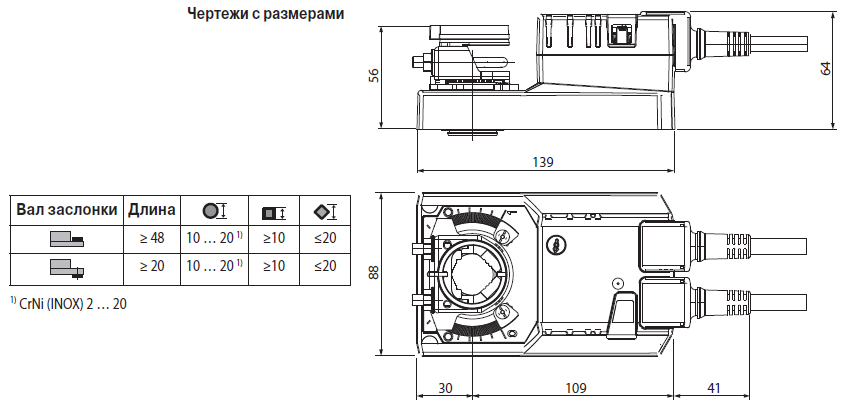

Габаритные размеры



Варианты приводов

		SM230A-TP	SM230A-S-TP
Управление	открыть или закрыть, (одно-, двух-проводное), трех-позиционное	•	•
Электропитание	230 V ~	•	•
Переключатель (встроен)	Безпотенциальные, настраивается в диапазоне от 0 до 100%		•
	1*EPU, от 1 мА до 3 (0,5)А, 250 V ~		•
Скорость срабатывания	150 cек. (постоянная)	•	•
Соединение	Клеммы с защитой	•	•
