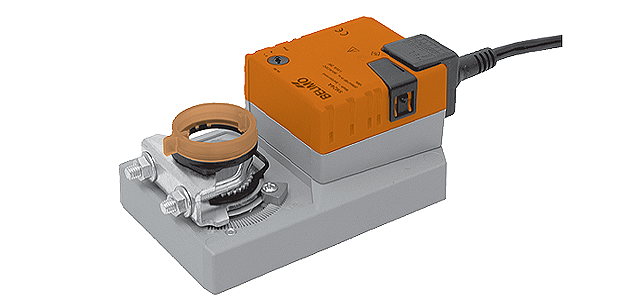

Электрический привод Belimo SM230A применяется в вентиляционных системах и кондиционировании воздуха в зданиях и помещениях. Привод регулирует открытие воздушных заслонок с поверхностью до 4 кв.м.

• Номин. напряжение – 100 – 240 В AC
• Момент силы двигателя – 20 Нм, при номин. напряжении
• Принцип управления – 3-позиционное либо двухпроводное (открыто/закрыто)

Электрический привод Belimo SM230A применяется в вентиляционных системах и кондиционировании воздуха в зданиях и помещениях. Привод регулирует открытие воздушных заслонок с поверхностью до 4 кв.м.

• Номин. напряжение – 100 – 240 В AC
• Момент силы двигателя – 20 Нм, при номин. напряжении
• Принцип управления – 3-позиционное либо двухпроводное (открыто/закрыто)

Технические характеристики



Данные по электричеству
Номин. напряжение (U)	100 – 240 В АС; частота 50/60 Гц
Интервал номин. U	85 - 265 В АС
Потребление мощности	6 ВА – в состоянии калибровки 2,5 Вт, при номин. U – в рабочем состоянии 0,6 Вт – в нерабочем состоянии
Способ присоединения к питанию	Кабельный, длина 100 см, 3 х 0,75 мм2
Данные по функциональности
Момент силы двигателя	20 Нм, при номин. напряжении
Движение двигателя	Реверсивное направление, задается установкой 0 (влево) / 1 (вправо)
Режим ручного управления	Есть. За счет нажатия кнопки редуктор будет выведен из зацепления, может фиксироваться
Угол поворота максимальный	≤ 95°. Угол настраивается посредством механических концевых упоров
Время срабатывания	2,5 мин
Шум при работе двигателя	≤ 45 дБ
Контроль позиций	Съемный индикатор (механический)
Данные безопасности
Защита от тока	100% изоляция – 2 класс
Протокол защиты корпуса	IP54, независимо от позиции установки
Температурный режим эксплуатации	От –30°С до +50 °C
Температурный режим при хранении привода	От –40°С до +80°C
Относ. влажность воздуха	95%, конденсат не образуется
Поддержка сервисной службы	Нет
Масса устройства	1050 грамм



Описание

Процесс монтирования привода

Для монтажа электропривода Belimo SM230A на воздушную заслонку в комплекте поставляется крепежный захват, что облегчает установочный процесс. Для того, чтобы предотвратить произвольный поворот привода в процессе работы он закрепляется фиксатором.

Режим ручного управления

В электроприводе Belimo SM230A предусмотрен режим ручного управления. Для активации режима нужно нажать на кнопку на корпусе привода – редуктор будет выведен из зацепленного положения.

Надежность функционирования

За счет реализованной функции остановки электропривода Belimo SM230A сразу после прохождения финальных позиций гарантируется надежность функционирования и высокая степень защиты от перегрузки без использования концевых выключателей.

Вы можете заказать электропривод Belimo SM230A, а также узнать его стоимость, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовые цены обсуждаются в индивидуальном порядке.

Гарантийный срок на электропривод Belimo SM230A – 5 лет со дня покупки. К изделию прилагаются сертификат соответствия и технический паспорт.

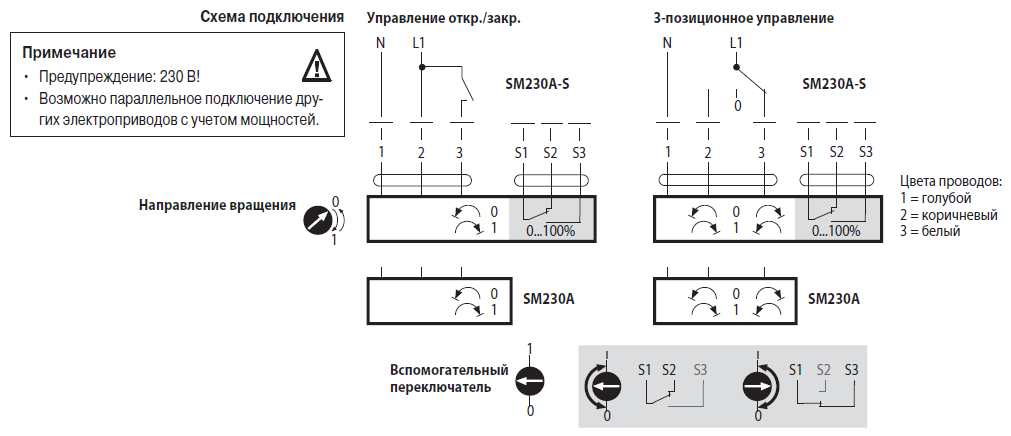

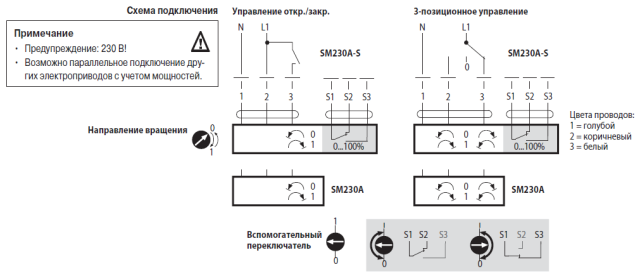

Электрическое подключение

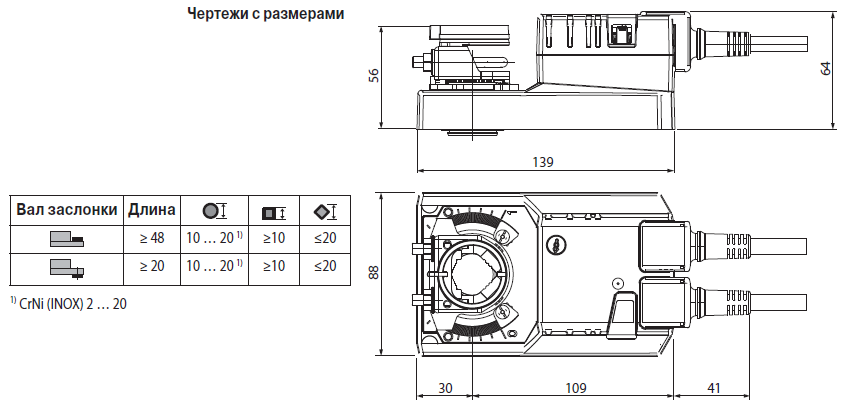

Габаритные размеры



Варианты приводов

		SM230A-TP	SM230A-S-TP
Управляемость	открытие, закрытие, (одно-, двухпроводное), трехпозиционное	•	•
Питание	230 V ~	•	•
Переключатель	Безпотенциальный, встроенный, настройка в диапазоне от 0 до 100%		•
	1*EPU, от 1 мА до 3 (0,5)А, 250 V ~		•
Скорость реагирования (постоянная)	150 cекунд	•	•
Соединение	Клеммы с защитой	•	•
