Привод BELIMO NM230A-S Откр/закр; 3-позиционно 230В ~

NM230А (NM230А-S) Откр/закр; 3-позиционно 230В ~

Электронный привод Белимо NM230A-S позволяет управлять заслонками (с площадью не более 2м2) в вентиляционных системах зданий и сооружений.

  • Крутящий момент прибора составляет 10 Nm.
  • Напряжение (номинальное) находится в диапазоне от 100 до 240 V~.
  • Управление устройством: открыт, закрыт, трех-позиционное.
  • Переключатель - встроенный (вспомогательный) для NM230А-S.



Электронный привод Белимо NM230A-S позволяет управлять заслонками (с площадью не более 2м2) в вентиляционных системах зданий и сооружений.

  • Крутящий момент прибора составляет 10 Nm.
  • Напряжение (номинальное) находится в диапазоне от 100 до 240 V~.
  • Управление устройством: открыт, закрыт, трех-позиционное.
  • Переключатель - встроенный (вспомогательный) для NM230А-S.



Технические характеристики

 Электропривод nm230a s belimo предназначен для  регулирования воздушных заслонок в вентиляционных системах и системах кондиционирования помещений. Nm230a s характеристики указаны в разделе технические характеристики.

Техническая характеристика
Напряжение (номинальное) от 100 до 240 V~, 50 / 60 Гц
Напряжение номинальное (диапазон) от 85 V до 265 V~
Мощность (расчетная) 5,5 ВА (NM230A) 6 ВА (NM230A-S)
Потребление
Во время работы (вращения)
В период покоя

2,5 W (номинальный крутящий момент)
0,6 W
Переключатель (вспомогательный) 1 одноп., в диапазоне от 1 мА до 3 (0,5) А, 250 V~
(от 0 до 100%, настройка) (для устройства NM230A-S)
Подключение (кабельное)
Двигателя
Переключателя



1 m, 3*0,75 mm2

1 m, 3*0,75 mm2 (для устройства NM230A-S)

Функциональные данные
Номинальный крутящий момент Минимальный 10 Nm (при условии номинального напряжения)
Вращение (направление) Обеспечивается переключателем 1 и 0 реверсивное вращение
Управление ручное Обеспечивается кнопкой, которая при нажатии выводит редуктор из зацепления
Угол поворота Максимальный 95° , ограничен механическими упорами
Время поворота 150 секунд
Шум Максимальный 35 дБ
Индикатор положения Указатель (механический, съемный)
Безопасность
Защита 2 класс (полностью изолирован)
Защита корпуса по протоколу защиты IP54 (не зависит от положения устройства)
Температурный режим эксплуатации от –30° до +50 °C
Температурный режим хранения от –40° до +80 °C
Влажность 95% относительная, не конденсир. (EN 60730-1)
Техническое обслуживание Нет необходимости
Размерные параметры
Размеры Смотрите на следующей странице
Масса 0,75 кг (NM230A) 0,85 кг (NM230A-S)



Описание

Способ установки  Белимо NM230A-S

Вращающийся привод nm230a s для управления заслонками в системах кондиционирования устанавливается при помощи захвата на вал заслонки. Также в комплект входит фиксатор, который предупреждает вращение устройства.

Принципы ручного управления

Привод воздушной заслонки Belimo NM230A-S имеет возможность ручного управления, которое реализуется посредством нажатия кнопки, которое выводит редуктор из зацепления.

Настройка угла поворота

Угол поворота привода воздушной заслонки Белимо NM230A-S настраивается с помощью упоров (механических). Именно поэтому belimo nm230a-s настройка не составит для вас труда.

Надежность устройства

Функция автоматического прекращения работы пр достижении конечных значений предотвращает Belimo NM230A-S от перегрузки.

Настраиваемая сигнализационная система

Сигнализационная система настраивается при помощи переключателя в диапазоне от  0 до 100%.

Купить привод БЕЛИМО NM230A-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

При оптовых закупках на Белимо nm230a цена устанавливается индивидуально для каждого клиента с учетом скидок.

На привод воздушной заслонки BELIMO NM230A-S распространяется 5 лет гарантии с момента продажи, а также входит в комплектацию belimo nm230a паспорт схема подключения, belimo nm230a-s инструкция.

Belimo nm230a схема подключения указана в разделе электрическое подключение.

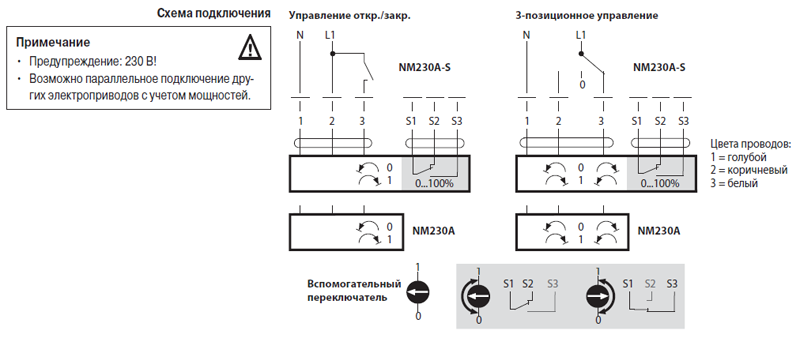

Электрическое подключение

Электрическое подключение NM230A-S

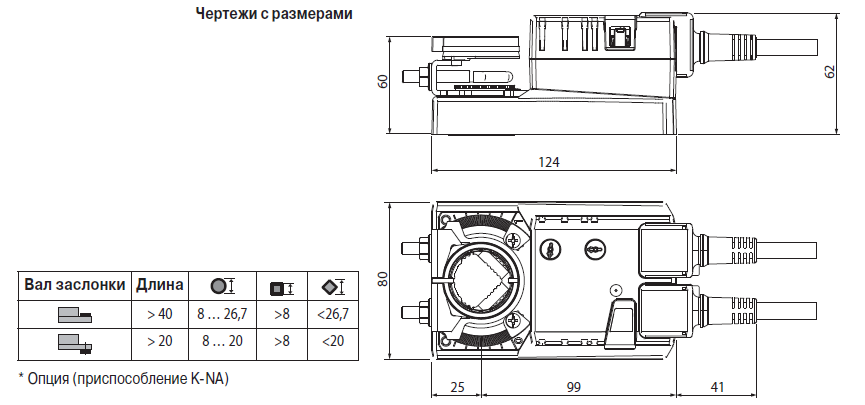

Габаритные размеры

Габаритные размеры NM230A-S



Варианты приводов

  NM230A-TP NM230A-S-TP
Тип управления Откр/закр. (1-, 2-проводное), 3-позиционное
Питание 230 В ~
Встроенные вспомогательные переключатели Безпотенциальные, настраиваются 0…100%
  1×EPU, 1 мА…3 (0,5) А, 250 В ~
Время срабатывания 150 постоянное
Подключение Клеммы с защитой
