Привод BELIMO NM230A Откр/закр; 3-позиционно 230В ~

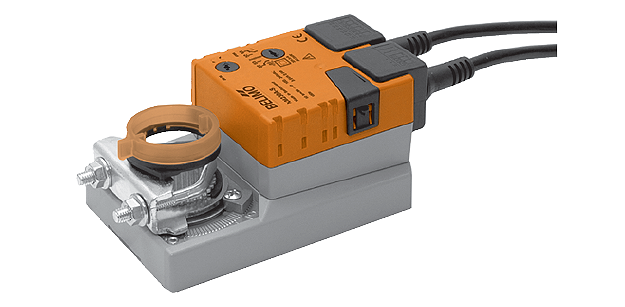

NM230А (NM230А-S) Откр/закр; 3-позиционно 230В ~

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 2 м2.

  • Крутящий момент 10 Нм.
  • Номинальное напряжение 100…240 В~.
  • Управление: открыто/закрыто или трехпозиционное.
  • Встроенный вспомогательный переключатель (для NM230А-S).



Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 2 м2.

  • Крутящий момент 10 Нм.
  • Номинальное напряжение 100…240 В~.
  • Управление: открыто/закрыто или трехпозиционное.
  • Встроенный вспомогательный переключатель (для NM230А-S).



Технические характеристики

 Электропривод BELIMO NM230A для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100 ... 240В~, 50/60 Гц
Диапазон номинального напряжения 85 ... 265 В~
Расчетная мощность 5,5 ВА (NM230A) 6 ВА (NM230A-S)
Потребляемая мощность
Во время вращения
В состоянии покоя

2,5 Вт при номинальном крутящем моменте
0,6 Вт
Вспомогательный переключатель 1 однопол., 1 мА… 3 (0,5) А, 250 В~
(0 ... 100%, настраивается) (для NM230A-S)
Соединение
Двигатель
Вспом. переключатель

Кабель 1 м, 3 x 0,75 мм2
Кабель 1 м, 3 x 0,75 мм2 (для NM230A-S)
Функциональные данные
Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении
Направление вращения Реверсивное за счет переключателя 0 или 1
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота 150 с
Уровень шума Макс. 35 дБ
Индикация положения Механический указатель, съемный
Безопасность
Класс защиты II (все изолировано)
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +80 °C
Влажность окружающей среды 95% отн., не конденсир. (EN 60730-1)
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 750 г (NM230A) 850 г (NM230A-S)



Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo NM230A Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо NM230A возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Привод воздушной заслонки Белимо NM230A - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo NM230A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Гибкая система сигнализации с настраиваемым вспомогательным переключателем (0…100%).

Купить привод БЕЛИМО NM230A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NM230A мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO NM230A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

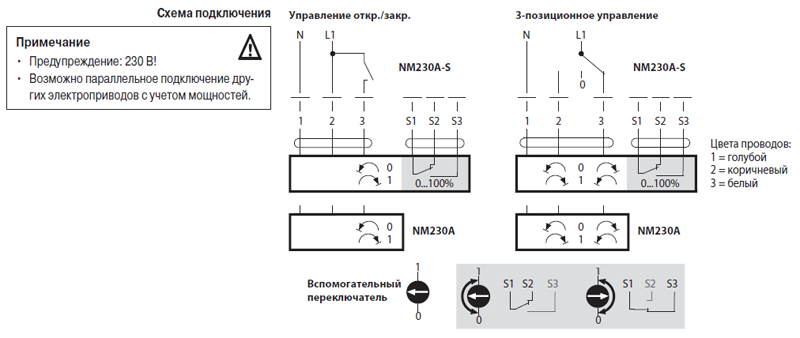

Электрическое подключение

Электрическое подключение NM230A

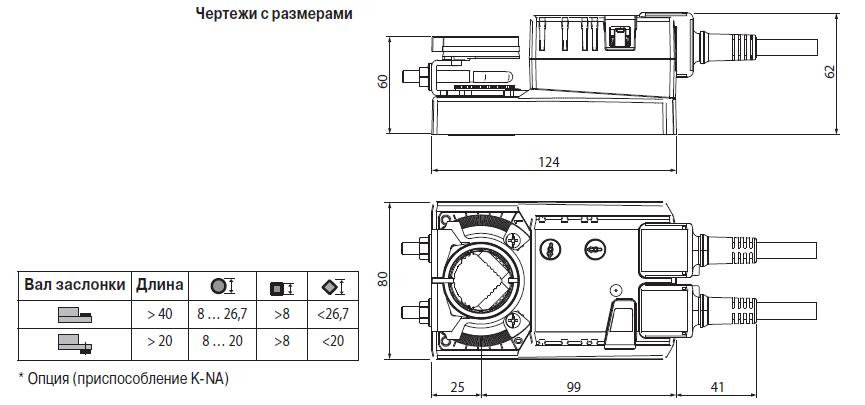

Габаритные размеры

Габаритные размеры NM230A



Варианты приводов

  NM230A-TP NM230A-S-TP
Тип управления Откр/закр. (1-, 2-проводное), 3-позиционное
Питание 230 В ~
Встроенные вспомогательные переключатели Безпотенциальные, настраиваются 0…100%
  1×EPU, 1 мА…3 (0,5) А, 250 В ~
Время срабатывания 150 постоянное
Подключение Клеммы с защитой



Скачать PDF



Скачать PDF (296 Кбайт)

Сертификат BELIMO (775 Кбайт)
