Привод BELIMO LM230A-S Откр/закр; 3-позиционно 230В ~

LM230А (LM230А-S) Откр/закр; 3-позиционно 230В ~

Поворотный привод предназначается для управления заслонками (площадью не более 1м2) в вентиляционных системах помещений.

  • Момент крутящий составляет 5 Nm.
  • Напряжение (номинальное) находится в диапазоне от 100 до 240 V~.
  • Способ управления: открыть/закрыть, также трехпозиционное.
  • Переключатель - встроенный.



Поворотный привод предназначается для управления заслонками (площадью не более 1м2) в вентиляционных системах помещений.

  • Момент крутящий составляет 5 Nm.
  • Напряжение (номинальное) находится в диапазоне от 100 до 240 V~.
  • Способ управления: открыть/закрыть, также трехпозиционное.
  • Переключатель - встроенный.



Технические характеристики

Привод BELIMO LM230A-S позволяет управлять воздушными заслонками в вентиляционных системах,  а также в системах кондиционирования воздуха помещений.

Технические данные
Напряжение (номинальное) от 100 до 240 V~, 50 / 60 Гц
Напряжение номинальное (диапазон) от 85 до 265 V~
Мощность расчетная 4 ВА
Потребление мощности:
Во время работы
В период состояния покоя

1,5 W (при крутящем моменте номинальном)
0,4 W
Переключатель (вспомогательный) 1 однопол, от 1 мА до 3 (0,5) А, 250 V~
(настраиваемый от 0 до 100%)
Подключение
Двигатель
Переключатель (вспомогательный)



1 m, 3 *0,75 mm2 (кабель)
1 m, 3*0,75 mm2 (для LM230A-S, кабель)

Функциональные параметры
Номинальный момент крутящий Минимум 5 Nm (номинальное напряжение)
Вращение устройства (направление) обеспечивается переключателем 0 и 1 (реверсивное)
Управление ручное Кнопка с функцией самовозврата выводит редуктор из зацепления
Угол поворота Максимальный 95° , упоры (механические) ограничивают поворот устройства с двух сторон
Продолжительность поворота 150 секунд
Шум Максимальный 35 дБ
Указатель положения Индикатор механический (съемный)
Безопасность
Защита 2 класс (полная изоляция)
Корпус защищен по протоколу IP54 (вне зависимости от способа установки)
Температурный режим эксплуатации от –30 до +50 °C
Температурный режим хранения от –40 до +80 °C
Уровень влажности 95% относительная, не конденсир. (для EN 60730-1)
Тех. обслуживание Отсутствует необходимость
Размерные параметры
Параметры Указаны на следующей странице
Масса 0,5 кг г (LM230A), 0,6 кг (LM230A-S)



Описание

Способ установки устройства Belimo LM230A-S

Электронный привод устанавливается с помощью захвата непосредственно на вал воздушной заслонки. что упрощает процесс монтажа. В комплектации присутствуют фиксаторы, предупреждающие вращение устройства.

Способ ручного управления

Ручное управление Белимо LM230A-S осуществляется посредством нажатия кнопки, которая в нажатом состоянии выводит редуктор из зацепления.

Настройка угла поворота

Настройка угла поворота привода проводится путем настройки механических упоров.

Безопасность

Поворотный привод Belimo LM230A-S имеет функцию автоматического отключения при достижении конечных положений, что защищает прибор от перегрузки.

Гибкая система сигнализации

Прибор оборудован сигнализационной системой с переключателем (настраиваемый от 0 до 100%).

При покупке электропривода belimo nf230a-s2 цена будет сформирована для вас индивидуально,  учетом персональной скидки. Обратите внимание, что на belimo lm230a sr цена устанавливается ниже среднерыночной, что говорит о возможной недобросовестности продавца и неоригинальности изделия.

ООО "МАРК" предлагает электропривод belimo gm230a купить по оптимальной цене с гарантией оригинальности и высокого качества устройства. Здесь же вы можете приобрести для belimo lm230a аксессуары.

При возникновении вопроса belimo lm230a как разобрать устройство следует обратиться к специалистам.

Belimo gm230a купить, а также узнать его цену вы можете  по телефону: 8 (499) 201-22-47.

При оптовой покупкеbelimo belimo lm230a цена может быть снижена дополнительно, в зависимости от объема закупки.

Гарантийный срок на привод начинается с момента покупки и распространяет на пять лет эксплуатации. В комплектации мы приложим сертификат соответствия товара, паспорт устройства, а также прилагаем к приводу belimo lm230a инструкцию.

 Belimo lm230a-s схема подключения указана в разделе электрическое подключение.

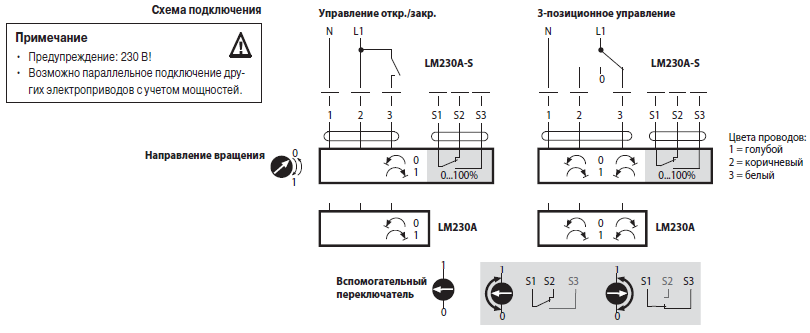

Электрическое подключение

 Электрическое подключение LM230A-S

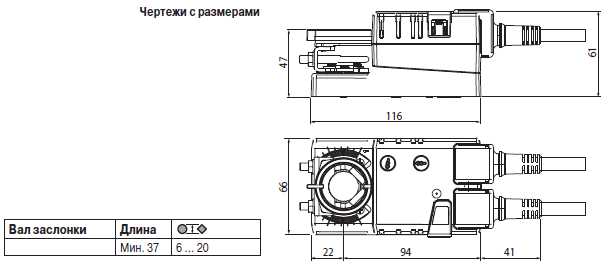

Габаритные размеры

Габаритные размерые LM230A-S



Варианты приводов

  LMC230ALM230A-TPLM230A-S-TP
Управление Открытие и закрытие (одно- двух-проводное), трех-позиционное
Электропитание  230 В ~
Переключатель (встроенный) Безпотенциальные, возможность настройки от 0 до 100%
  1*EPU, в диапазоне от 1 мА до 3 (0,5) А, 250 V ~
Продолжительность срабатывания 150 (постоянно)
  35 с (постоянно)
Соединение PVC 1 m (кабель)
  Клеммы (с защитой)
