Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 8 м².

• Крутящий момент 4 0 Нм.
• Номинальное напряжение 24 В~/=.
• Управление : плавная регулировка 0…10 В=, обратная связь 2…10 В=.

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 8 м².

• Крутящий момент 4 0 Нм.
• Номинальное напряжение 24 В~/=.
• Управление : плавная регулировка 0…10 В=, обратная связь 2…10 В=.



Технические характеристики

Электропривод BELIMO GM24A-SR для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение	24 В~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В~/=
Расчетная мощность	6,5 ВА
Потребляемая мощность: во время вращения в состоянии покоя	4,5 Вт 2 Вт
Соединение: питание	Кабель 1 м, 4 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный)	Мин. 40 Нм при номинальном напряжении
Управление Управляющий сигналY Рабочий диапазон	0…10 В=, типовое входное сопротивление 100 кОм 2… 10 В=
Обратная связь	(измеряемое напряжение) 2…10 В=
Направление вращения	Реверсивное за счет переключателя 1 / 0
Направление вращения при Y=0 В	В положении переключения 0 соотв. 1
Равность хода	±5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота	Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота	150 с
Уровень шума	Макс. 45 дБ
Индикация положения	Механический указатель, съемный
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30° ... +50 °C
Температура хранения	–40° ... +80 °C
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	≈ 1700 г



Описание

Принцип действия

Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.

Простая установка непосредственно на вал заслонки

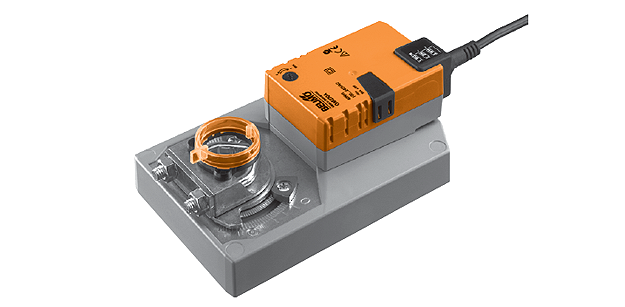

Электропривод воздушной заслонки Belimo GM24A-SR Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо GM24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Привод воздушной заслонки Белимо GM24A-SR - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo GM24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО GM24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GM24A-SR мы обсуждаем индивидуально.

 На привод воздушной заслонки BELIMO GM24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

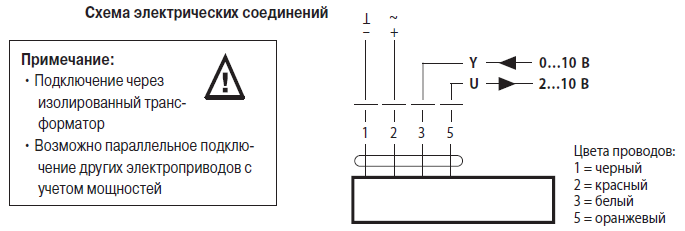

Электрическое подключение

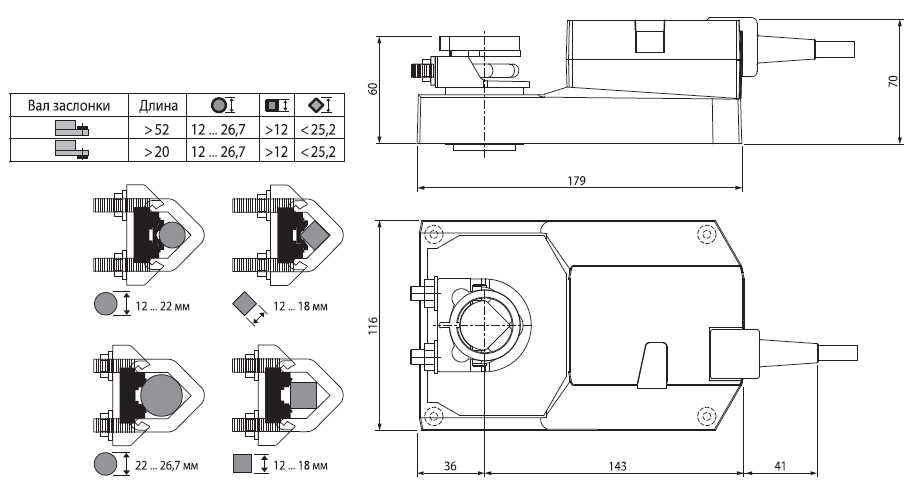

Габаритные размеры



Варианты приводов

		GM24A-MF	GM24A-SR-TP
Тип управления	Плавное	•	•
	Многофункциональное 1)	•
Питание	24 В ~/=	•	•
Время срабатывания	150 с постоянное		•
	150 с настраиваемое 1)	•
Подключение	Кабель PCV 1 м	•
	Клеммы с защитой		•



Скачать PDF



Скачать PDF (332 Кбайт)

Сертификат BELIMO (775 Кбайт)
