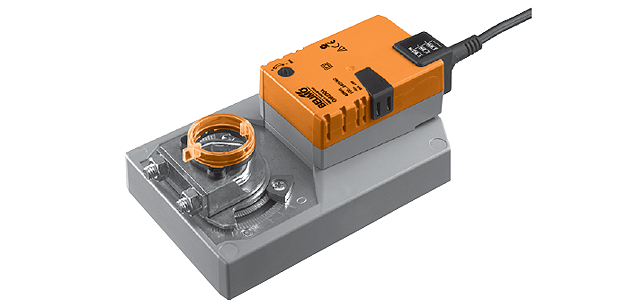

Электрический привод Belimo GM24A предназначен для регулирования открытия и закрытия воздушных заслонок в системах обработки и подготовки воздуха в помещениях. Максимальная S поверхности заслонки - 8 кв.м.

• Вращательный момент - 40 Нм (при U номинал)
• Электрическое U - AC/DC 24 В
• Регулирования - принцип "Открыть - Закрыть" (3-позиционное управление не предусмотрено)

Электрический привод Belimo GM24A предназначен для регулирования открытия и закрытия воздушных заслонок в системах обработки и подготовки воздуха в помещениях. Максимальная S поверхности заслонки - 8 кв.м.

• Вращательный момент - 40 Нм (при U номинал)
• Электрическое U - AC/DC 24 В
• Регулирования - принцип "Открыть - Закрыть" (3-позиционное управление не предусмотрено)

Технические характеристики



Электро-характеристики
Электрическое U	АС/DC 24 В
Интервал электрического U	AC/DC от 19,2 В до 28,8 В
Частота тока	50/60 Гц
N при калибровке (расчетный параметр)	6 ВА
Потребление N	4 Вт - в процессе работы 2 Вт - вне работы
Подключение к питанию	Кабельное, длина 100 см, 3 х 0,75 мм2
Характеристики функциональности
Вращательный момент (миним. значение)	40 Нм (при U номинал)
Движение двигателя	Реверсивное направление, переключается установкой 0/1
Управление вручную	Есть. Для активации нажать самовозвратную кнопку на корпусе, может фиксироваться вручную
Допустимое вращение привода	Угол макс. 95° (с обеих сторон привода настраивается ограничителями)
Продолжительности срабатывания (1 поворот)	2,5 мин
Шумность двигателя	Не более 45 дБ
Указатель позиций	Индикатор механич., может сниматься
Данные по безопасности
Класс защиты от поражения током	3-й - только низкие U
Защита корпуса	IP54 протокол
Диапазон t внешней среды	–30°С ... +50 °C
Диапазон t для хранения привода	–40°С ... +80 °C
Влажность воздуха относит.	95%, без конденсации
Поддержка сервисной службы	Нет
Масса привода	Около 1,7 кг



Описание

Процесс установки привода

Для установки электропривода Belimo GM24A на воздушную заслонку в базовую комплектацию входит специальный крепежный захват, что значительно упрощает процесс монтажа. Также для предотвращения поворота привода во время работы он закрепляется фиксатором.

Управление приводом вручную

Предусмотрен режим управления приводом Belimo GM24A вручную. Для активации режима нужно нажать на самовозвратную кнопку, расположенную на корпусе устройства. После нажатия из зацепленного положения будет выведен зубчатый редуктор.

Настройка угла вращения

Максимально возможный угол поворота электропривода Belimo GM24A - 95°. Угол настраивается специальными ограничителями с обеих сторон электропривода.

Высокая степень защиты при работе

В электроприводе Belimo GM24A предусмотрена функция автоматического прекращения работы, как только будут пройдены заданные финальные позиции. Это позволяет даже без использования концевых выключателей обеспечивать высокую надежность функционирования и защиты от перегрузок.

Вы можете узнать стоимость электропривода Belimo GM24A, а также оформить заказ на покупку, позвонив по телефону 8 (499) 201-22-47.

Обсуждение скидок и оптовых цен на электропривод Belimo GM24A индивидуальное.

Гарантия на привод Belimo GM24A - 5 лет. Техническая документация и сертификат соответствия прилагаются.

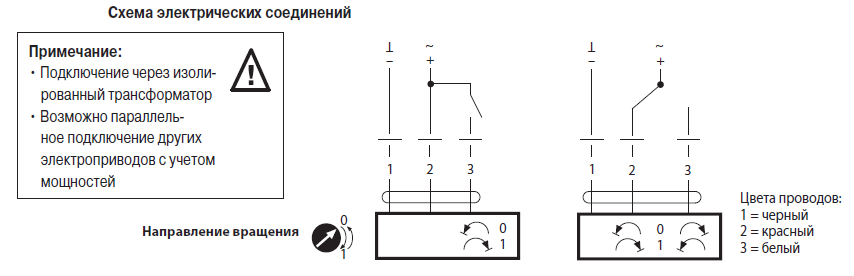

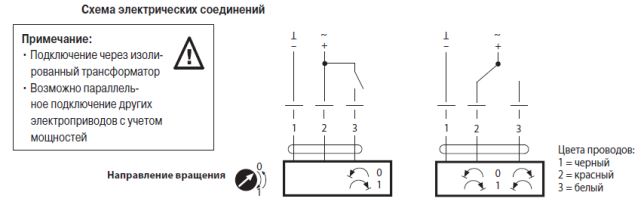

Электрическое подключение

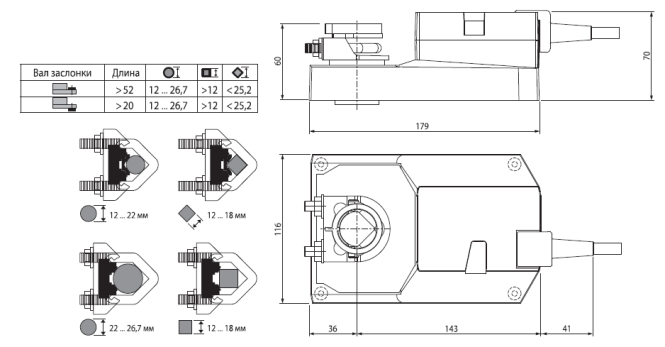

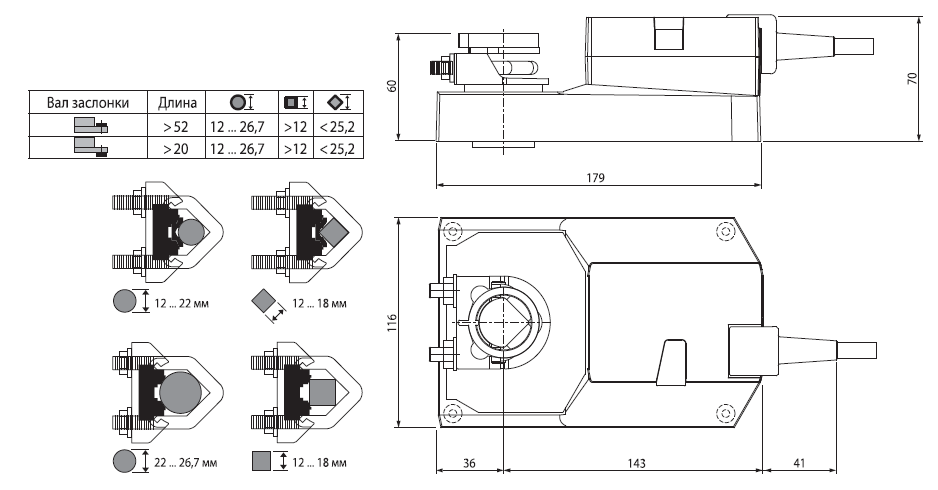

Габаритные размеры



Варианты приводов

		GM24A-TP
Тип управления	Откр/закр, (1-, 2-проводное), 3-позиционное	•
Питание	24 В ~/=	•
Подключение	Клеммы с защитой	•



Скачать PDF



Скачать PDF (326 Кбайт)

Сертификат BELIMO (775 Кбайт)
