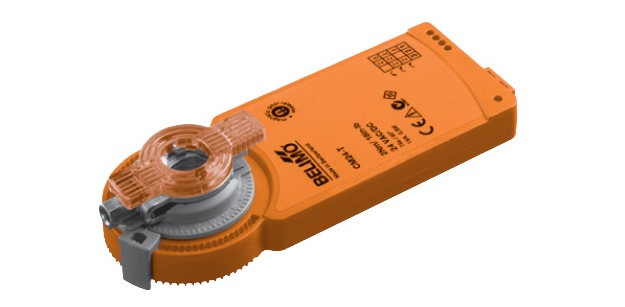

Электрический привод Belimo CM24-T-L для управления заслонками в системах обработки воздуха в технических зданиях.

• Площадь заслонок до 0,4 кв.м
• Вращающий момент двигателя – 2 Нм
• U номинальное – 24 В AC/DC
• 2-проводное управление / 3-позицонная схема
• С соединительными клеммами

Электрический привод Belimo CM24-T-L для управления заслонками в системах обработки воздуха в технических зданиях.

• Площадь заслонок до 0,4 кв.м
• Вращающий момент двигателя – 2 Нм
• U номинальное – 24 В AC/DC
• 2-проводное управление / 3-позицонная схема
• С соединительными клеммами

Технические характеристики

Электрические данные
Номинальное значение U	24 В AC/DC; 50/60 Гц
Рабочий интервал U	19,2 – 28,8 AC / 19,2 – 28,8 DC
Значения мощностей	Расчет: 1 ВА Работа: 0,5 Вт Покой: 0,2 Вт
Подключение к источнику питания	Кабель с клеммами 1,5 мм2 либо 1 мм2
Параллельное подключение нескольких приводов	Возможно
Функциональные данные
Вращающий момент двигателя	Минимально 2 Нм
Направление вращения двигателя	Против часовой стрелки (CCW)
Управление вручную	Возможно. Вывод редуктора из зацепления с помощью магнита
Угол вращения	В интервале от 0 до 287,5° Необходимый угол настраивается механическими упорами с обеих сторон
Время срабатывания двигателя на 90°	75 сек
Допустимый уровень шума при работе	35 дБ
Индикатор позиции	Съемный механический со встроенным магнитом
Данные по безопасности
Защита IEC/EN / UL	Класс III (только низкие U) / Класс II
Защита корпуса IEC/EN	IP20
Электромагнитная совместимость (ЭМС)	CE согласно директиве 2004/108/EC
Импульсное U	0,8 кВ
Степень защиты окружающей среды	2
Температура внешней среды	От -30°C до +50°C
Температура в нерабочем состоянии	От -40°C до +80°C
Влажность воздуха относительная	95%, без конденсации
Поддержка тех. службы	Нет
Вес устройства	210 г



Описание

Процесс установки

Электропривод Belimo CM24-T-L устанавливается с помощью захвата прямо на вал воздушной заслонки. Чтобы после установки привод произвольно не вращался вокруг своей оси он крепится фиксатором (поставляется в комплекте).

Управление

Электропривод Belimo CM24-T-L управляется либо по 2-проводной (Открыто/Закрыто) либо по 3-позиционной схеме. Ручное управление приводом осуществляется с помощью магнита, встроенного в механический указатель позиций. Редуктор выведен из зацепления все время, пока магнит находится в специально отмеченной зоне.

Надежность функционирования

Высокая степень защиты от перегрузок в электроприводе Belimo CM24-T-L обеспечена за счет функции автоматической остановки после прохождения финальных позиций, без концевых выключателей.

Вы можете узнать стоимость и заказать электропривод Belimo CM24-T-L по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo CM24-T-L – 5 лет с момента приобретения. Технический паспорт и сертификат соответствия прилагаются.
