Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м².

• Крутящий момент 2 Нм.
• Номинальное напряжение 24 В ~/=.
• Управление: откр./закр. или трехпозиционное управление.

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м².

• Крутящий момент 2 Нм.
• Номинальное напряжение 24 В ~/=.
• Управление: откр./закр. или трехпозиционное управление.



Технические характеристики

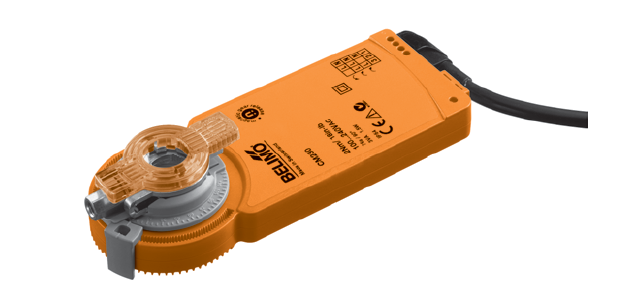

 Электропривод BELIMO CM24-L для воздушных заслонок в системах ОВК, направление вращения против часовой стрелки.

Электрические параметры
Номинальное напряжение	24 В ~ 50/60 Гц: 24 В=
Диапазон номинального напряжения	19,2 … 28,8 В
Расчетная мощность	1 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	0,5 Вт 0,2 Вт
Соединение Кабель:	1 м , 3 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Направление вращения	См. Обзор типов
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Угол поворота: - без механического ограничения - с механическим ограничением	- неограничен - фикс. 315° , или 0° …287,5° ограничение с двух сторон при помощи механических упоров, настраивается с шагом 2,5°
Время поворота	75 с / 90°
Уровень шума	Макс. 35 дБ
Индикация положения	Механический указатель, съемный (со встроенным магнитом для ручного управления)
Безопасность
Класс защиты	III)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30 ... +50 °C
Температура хранения	–40 ... +80 °C
Влажность окружающей среды	95% отн., не конденсир. (EN 60730-1)
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	220 г



Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo CM24-L простая установка непосредственно на вал заслонки при помощи универсального захвата (6…12,7 мм), снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо CM24-L возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением , магнит встроен в указатель положения)

Настраиваемый угол поворота

Привод воздушной заслонки Белимо CM24-L -угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo CM24-L поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО CM24-L а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО CM24-L мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO CM24-L распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

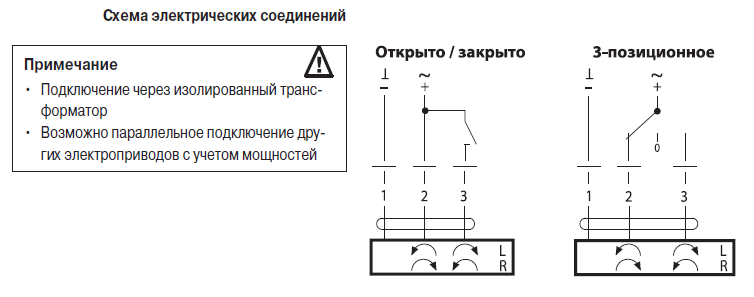

Электрическое подключение

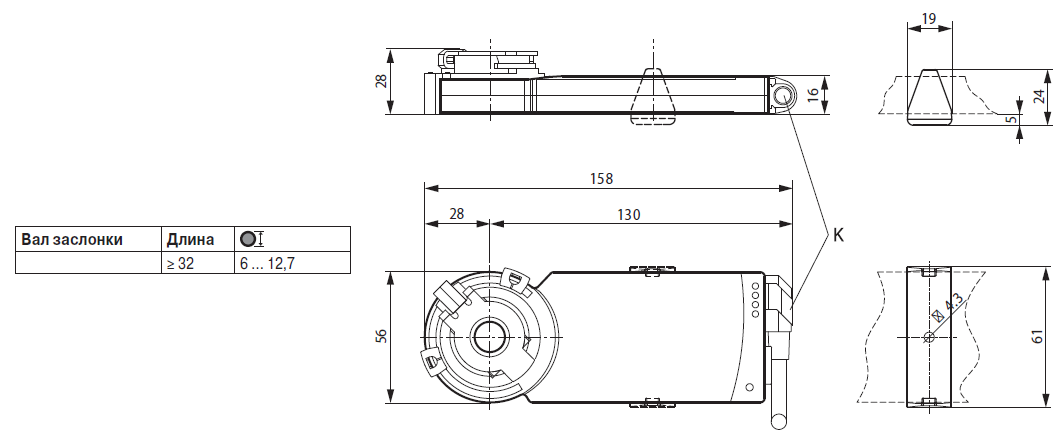

Габаритные размеры



Варианты приводов

		CM24-T-L	CM24-T-R	CM24G-L	CM24G-R
Тип управления	Откр/закр, (1-, 2-проводное), 3-позиционное	•	•	•	•
Направление вращения	Левое (против часовой стрелки)	•		•
	Правое (по часовой стрелке)		•		•
Подключение	Кабель PVC 1 м			•	•
	Клеммы 3×1,5 мм² под медный провод или 3×1,0 мм² из медных нитей	•	•
Питание	24 В =/~	•	•	•	•
Класс защиты	IP 20	•	•
	IP 66			•	•
