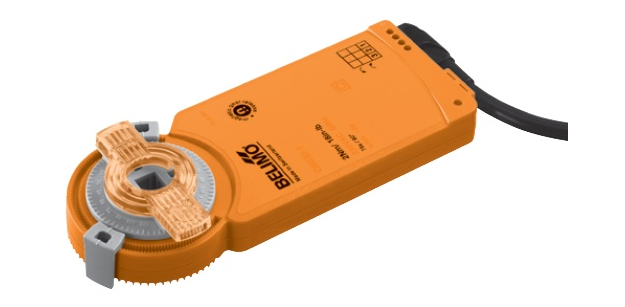

Электропривод Belimo CM24-F-L используется для управления открытием/закрытием заслонок площадью до 0,4 кв.м в системах подготовки воздуха в зданиях технического назначения.

• Момент силы двигателя – 2 Нм
• U_nom – 24 В AC/DC
• Двухпроводное управления либо трехпозиционная схема
• С соединительными клеммами

 Электропривод Belimo CM24-F-L используется для управления открытием/закрытием заслонок площадью до 0,4 кв.м в системах подготовки воздуха в зданиях технического назначения.

• Момент силы двигателя – 2 Нм
• U_nom – 24 В AC/DC
• Двухпроводное управления либо трехпозиционная схема
• С соединительными клеммами

Технические характеристики

Электрические характеристики
Unom / частота тока	24 В AC / DC; 50/60 Гц
Интервал Unom	От 19,2 до 28,8 AC / DC
Мощности (N)	Расчетное значение: 1 ВА В процессе работы: 0,5 Вт В покое: 0,2 Втт
Подключение к электропитанию	Кабельное, длина 1 м, 3 х 0,75 мм2
Одновременное подключение нескольких приводов	Возможно
Функциональные характеристики
Момент силы двигателя	Мин. 2 Нм
Направление поворота	Влево (CCW)
Управление вручную	Есть. Зубчатый редуктор не в зацеплении до тех пор, пока магнит находится в спец.зоне
Поворот привода	От 0° до 287,5° Угол устанавливается при помощи механических упоров, максимально 315°
Время срабатывания при угле 90°	75 с
Допустимый шумовой уровень	Не более 35 дБ
Индикатор положения	Механический указатель со встроенным магнитом для ручного управления
Характеристики безопасности
Защита от тока IEC/EN / UL	3 класс (низкие значения U) / 2 класс
Защита корпуса	IP54
ЭМС	CE согласно директиве 2004/30/EC
Импульсное U	0,8 кВ
Защита окруж. среды	2
Температурный режим внешней среды	-30°C … +50°C
Температурный режим хранения	-40°C … +80°C
Относит. влажность воздуха	95%, не конденсируется
Техническое обслуживание	Не предусмотрено
Масса устройства	240 г



Описание

Установка

Установка электропривода Belimo CM24-F-L на вал заслонки производится посредством универсального захвата. Для предотвращения произвольного поворота электропривода вокруг своей оси он стабилизируется фиксатором Z-ARMC (входит в базовую комплектацию).

Управление вручную

Управление приводом Belimo CM24-F-L вручную осуществляется с помощью магнита, встроенного в указатель положения привода. Чтобы вывести редуктор из зацепления необходимо поместить магнит в специальную зону на указателе.

Функциональная надежность

Надежная защита от перегрузок в электроприводе Belimo CM24-F-L достигается благодаря автоматическому отключению по достижению финальных позиций, без концевых выключателей.

Вы можете узнать цену и заказать электропривод Belimo CM24-F-L по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo CM24-F-L – 5 лет. Технический паспорт и сертификат соответствия прилагаются.



Электрическое подключение





Габаритные размеры
