Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м2.

• Крутящий момент 2 Нм.
• Номинальное напряжение 100…230 В~.
• Управление: откр./закр. или трехпозиционное управление.

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м2.

• Крутящий момент 2 Нм.
• Номинальное напряжение 100…230 В~.
• Управление: откр./закр. или трехпозиционное управление.



Технические характеристики

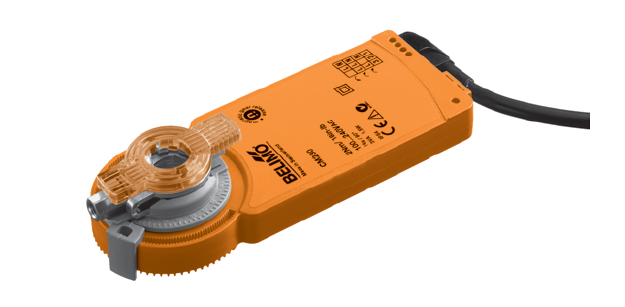

 Электропривод BELIMO CM230-R для воздушных заслонок в системах ОВК, направление вращения против часовой стрелки.

Электрические параметры
Номинальное напряжение	100…240 В ~ 50/60 Гц
Диапазон номинального напряжения	85…265 В~
Расчетная мощность	3 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	1,5 Вт 1 Вт
Соединение Кабель:	1 м , 3 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Направление вращения	См. Обзор типов
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Угол поворота: - без механического ограничения - с механическим ограничением	- неограничен - фикс. 315° , или 0° …287,5° ограничение с двух сторон при помощи механических упоров, настраивается с шагом 2,5°
Время поворота	75 с / 90°
Уровень шума	Макс. 35 дБ
Индикация положения	Механический указатель, съемный (со встроенным магнитом для ручного управления)
Безопасность
Класс защиты	II все изолировано
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30 ... +50 °C
Температура хранения	–40 ... +80 °C
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	220 г







Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo CM230-R простая установка непосредственно на вал заслонки при помощи универсального захвата (6…12,7 мм), снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо CM230-R возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением, магнит встроен в указатель положения)

Настраиваемый угол поворота

Привод воздушной заслонки Белимо CM230-R - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo CM230-R поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО CM230-R а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО CM230-R мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO CM230-R распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

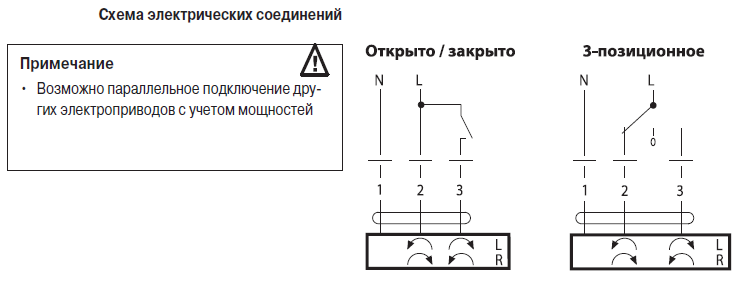

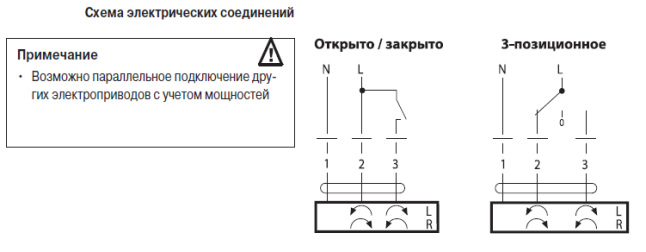

Электрическое подключение

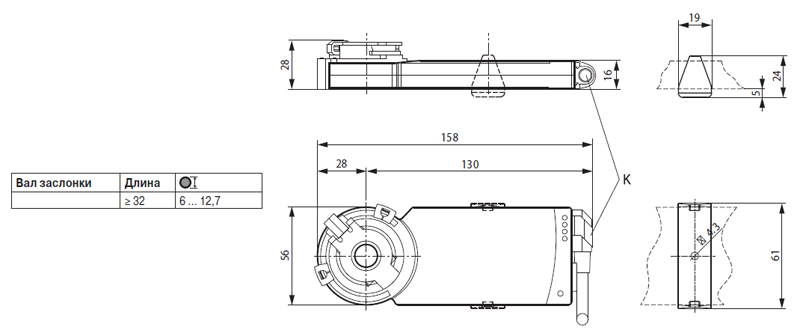

Габаритные размеры



Варианты приводов

		CM230G-L	CM230G-R
Тип управления	Откр/закр, (1-, 2-проводное), 3-позиционное	•	•
Направление вращения	Левое (против часовой стрелки)	•
	Правое (по часовой стрелке)		•
Подключение	Кабель PVC 1 м	•	•
Питание	230 В ~ (100–240 В ~)	•	•
Класс защиты	IP 66	•	•





Скачать PDF



Скачать PDF (378 Кбайт)

Сертификат BELIMO (775 Кбайт)





Любые приводы BELIMO, включая Привод BELIMO CM230-R Откр/закр; 3-позиционно 230B~ Вы можете приобрести в компании ООО «МАРК».

Если у Вас появились какие-нибудь вопросы, связанные с оборудованием, в том числе Привод BELIMO CM230-R Откр/закр; 3-позиционно 230B~, как например: цена, наличие на складе, купить, отправка в регионы или доставка по Москве, а также информация по монтажу, документация, размеры и технические характеристики комплектующих Привод BELIMO CM230-R Откр/закр; 3-позиционно 230B~, обращайтесь к нашим менеджерам по телефону, электронной почте или оставьте запрос на странице обратной связи на нашем веб-портале. Купить Привод BELIMO CM230-R Откр/закр; 3-позиционно 230B~, стоимость на который будет уменьшена, за счет системы персональной скидки, Вы можете в фирме ООО «МAРK».

Мы всегда обеспечиваем актуальное наличие наиболее востребованных позиций, в том числе и Привод BELIMO CM230-R Откр/закр; 3-позиционно 230B~, это в данном случае сэкономит не только Ваше время, но и Ваши деньги.
